Latitude E7270: Guida visiva al computer
Summary: Questo articolo fornisce una guida visiva al notebook Latitude E7270 e alle relative porte esterne e funzionalità.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Per una descrizione più dettagliata di ciascuna posizione, consultare i manuali del sistema all'indirizzo www.dell.com/support
Sommario:
- Vista anteriore
- Vista posteriore
- Vista superiore aperta
- Vista dal basso
- Vista sinistra
- Vista destra
- Vista dell'adattatore CA
- Ulteriori informazioni:
Vista anteriore
Fig.1. Vista anteriore
| 1 | Altoparlanti | 2 | LED di stato alimentazione |
| 3 | LED di stato dell'unità disco rigido | 4 | LED di stato della batteria |
Vista posteriore

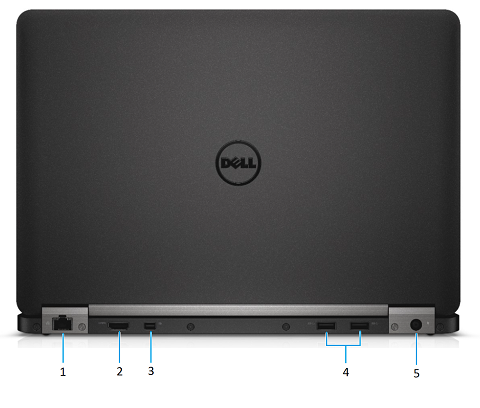

(Fig. 2 Vista posteriore)
| 1 | Connettore Ethernet (scheda di rete) | 2 | Connettore HDMI |
| 3 | Connettore DisplayPort | 4 | 2 connettori USB 3.0 |
| 5 | Connettore di alimentazione CC-In |
Vista superiore aperta

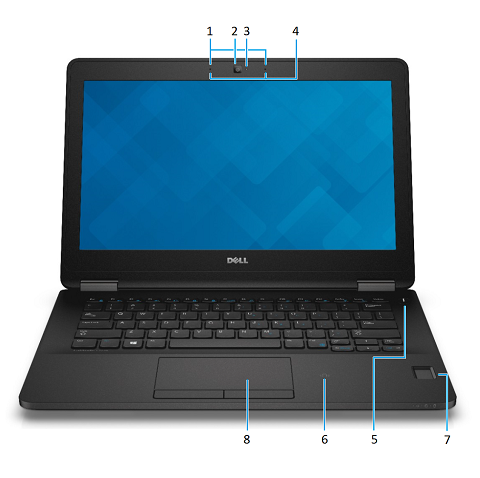

(Fig.3 Vista superiore aperta)
| 1 | Microfoni (solo per touch-screen) | 2 | Fotocamera |
| 3 | LED di stato della fotocamera | 4 | Microfoni (solo per non touch-screen) |
| 5 | Pulsante di accensione (senza indicatore LED) | 6 | Lettore di smart card senza contatto (opzionale) |
| 7 | Lettore di impronte digitali (opzionale) | 8 | Touchpad |
Vista dal basso

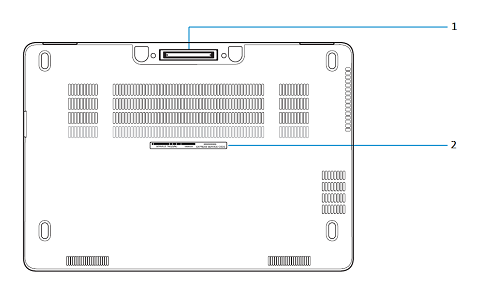

(Fig. 4 Vista dal basso)
| 1 | Connettore della stazione dock | 2 | Etichetta codice di matricola/codice di servizio rapido |
Vista sinistra

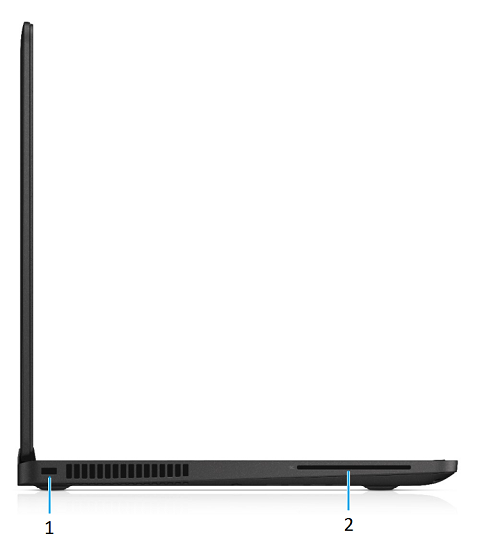

(Fig. 5 - Vista laterale sinistra)
| 1 | Slot per cavo di sicurezza | 2 | Lettore di smart card (opzionale) |
Vista destra

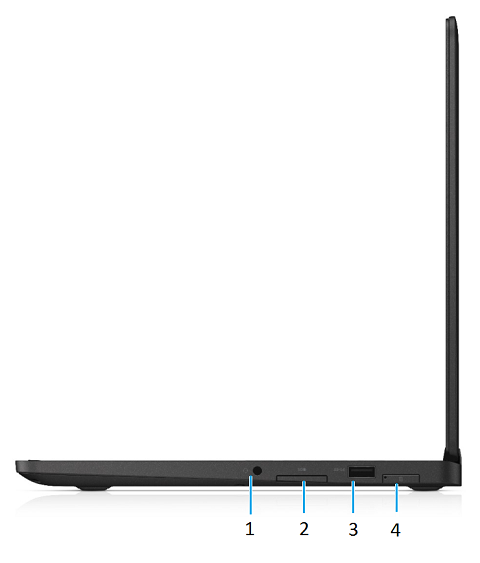

(Fig. 6 - Vista laterale destra)
| 1 | Connettore per la cuffia | 2 | Lettore di schede di memoria |
| 3 | Connettore USB 3.0 con PowerShare | 4 | Porta per scheda SIM (opzionale) |
7. Vista dell'adattatore CA
(Fig. 7.1 Adattatore CA da 65 W)
| Tipo serie E5 da 65 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 3,34 A (continua) |
| Potenza di uscita | 65 W |
| Tensione di uscita | 19,5 V CC. |
(Fig.7.2 Adattatore CA da 90 W)
| Tipo E5 da 90 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 4,62 A (continua) |
| Potenza di uscita | 90 W |
| Tensione di uscita | 19,5 V CC. |
Cause
Non applicabile
Resolution
Non applicabile
Additional Information
Affected Products
Latitude E7270Article Properties
