Широта E7270: Візуальний гід по вашому комп'ютеру
Summary: Ця стаття є візуальним путівником по ноутбуку Latitude E7270 та його зовнішніх портах і функціях.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Примітка: Для детальнішого опису кожного місця перейдіть до системних інструкцій за адресою www.dell.com/support
Зміст:
- Вигляд спереду
- Вид ззаду
- Відкритий вид зверху
- Вигляд знизу
- Лівий вигляд
- Правий погляд
- Вигляд адаптера змінного струму
- Додаткова інформація:

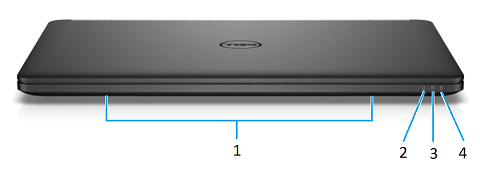

Вигляд спереду
(Рис.1 Вигляд спереду)
| 1 | Динаміки | 2 | Світлодіод стану живлення |
| 3 | Світлодіод стану жорсткого диска | 4 | Світлодіод стану батареї |
Вид ззаду
(Рис.2 Вид назад)
| 1 | Ethernet-роз'єм (NIC) | 2 | HDMI-роз'єм |
| 3 | Роз'єм DisplayPort | 4 | USB 3.0 роз'єм x 2 |
| 5 | Роз'єм живлення DC-In |

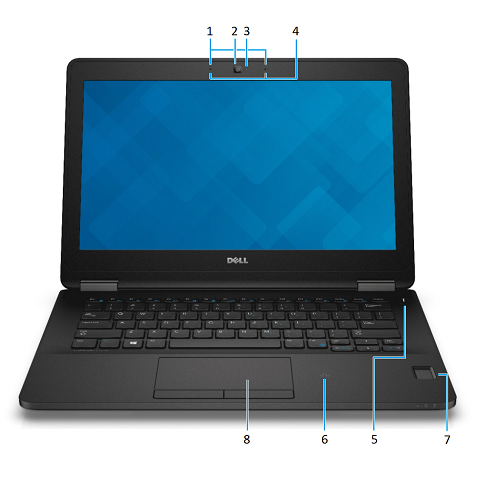

Відкритий вид зверху
(Рис.3 Відкритий верхній вигляд)
| 1 | Мікрофони (лише на сенсорному екрані) | 2 | Камери |
| 3 | Світлодіод стану камери | 4 | Мікрофони (лише без сенсорного екрану) |
| 5 | Кнопка живлення (без світлодіодного індикатора) | 6 | Безконтактний зчитувач смарт-карток (опціонально) |
| 7 | Сканер відбитків пальців (опціонально) | 8 | Сенсорна панель |
Вигляд знизу
(Рис.4, вигляд знизу)
| 1 | Роз'єм док-станції | 2 | Маркування сервісного тегу/Експрес-коду сервісу |
Лівий вигляд
(Рис.5 Вигляд зліва)
| 1 | Слот для кабельного кабелю безпеки | 2 | Зчитувач смарт-карт (опціонально) |
Правий погляд
(Рис.6 Вигляд праворуч)
| 1 | Роз'єм гарнітури | 2 | Зчитувач карт пам'яті |
| 3 | USB 3.0 роз'єм з PowerShare | 4 | Порт SIM-карти (опціонально) |
7. Вигляд адаптера змінного струму
(Рис.7.1 Адаптер змінного струму на 65 Вт)
| Серія E5 типу 65W | Опис |
| Вхідна напруга | 100 В до 240 В |
| Вихідний струм | 3.34 A (Безперервний) |
| Вихідна потужність | 65 W |
| Вихідна напруга | 19.5 VDC |
(Рис.7.2 Адаптер змінного струму на 90 Вт)
| Тип 90W E5 | Опис |
| Вхідна напруга | 100 В до 240 В |
| Вихідний струм | 4.62 A (Безперервний) |
| Вихідна потужність | 90 W |
| Вихідна напруга | 19.5 VDC |
Cause
Не застосовується
Resolution
Не застосовується
