Latitude E7270: Visuell veiledning til datamaskinen
Summary: Denne artikkelen er en visuell veiledning til Latitude E7270 bærbar PC og dens eksterne porter og funksjoner.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Du finner en mer detaljert beskrivelse av hvert sted i systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Sett bakfra
- Åpne sett ovenfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon:

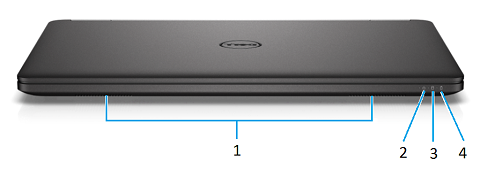

Sett forfra
(Fig. 1 Sett forfra)
| 1 | Høyttalere | 2 | LED-lampe for strømstatus |
| 3 | Statuslampe for harddisk | 4 | LED-lampe for batteristatus |

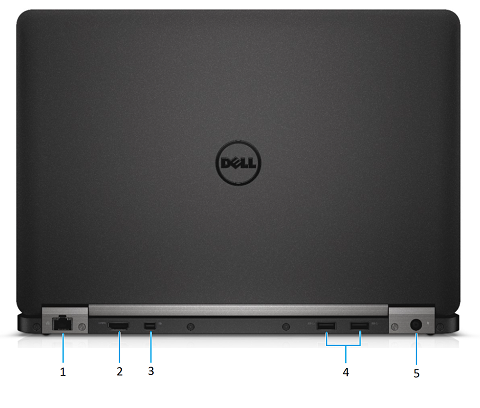

Sett bakfra
(Fig. 2 sett bakfra)
| 1 | Ethernet-kontakt (NIC) | 2 | HDMI-kontakt |
| 3 | DisplayPort-kontakt | 4 | USB 3.0-kontakt x 2 |
| 5 | Strømkontakt for strøminngang |

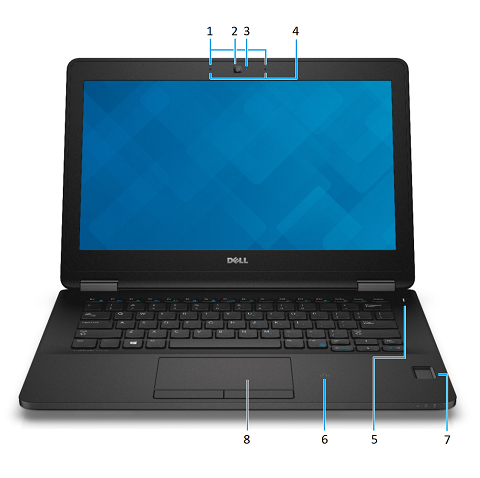

Åpne sett ovenfra
(Fig.3 Åpne sett ovenfra)
| 1 | Mikrofoner (kun på berøringsskjerm) | 2 | Kamera |
| 3 | Indikatorlampe for kamerastatus | 4 | Mikrofoner (kun på ikke-berøringsskjerm) |
| 5 | Av/på-knapp (Ingen LED-indikator) | 6 | Kontaktløs smartkortleser (tilleggsutstyr) |
| 7 | Fingeravtrykksleser (ekstratilbehør) | 8 | Styreplate |

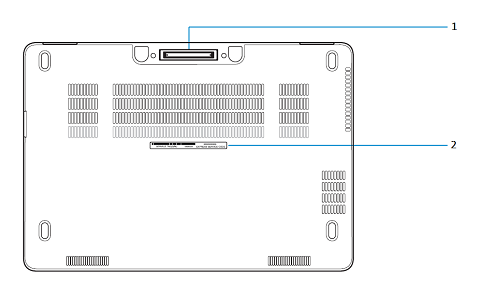

Sett fra undersiden
(Fig. 4 Sett fra undersiden)
| 1 | Dokkingkontakt | 2 | Etikett med service-ID/ekspresservicekode |

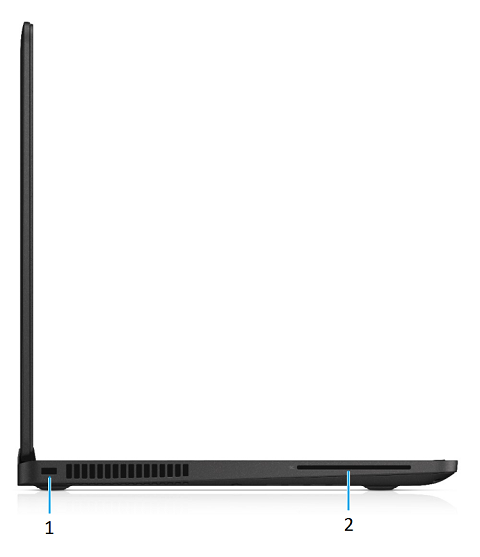

Sett fra venstre side
(Fig. 5 Sett fra venstre side)
| 1 | Åpning for sikkerhetskabel | 2 | Smartkortleser (ekstrautstyr) |

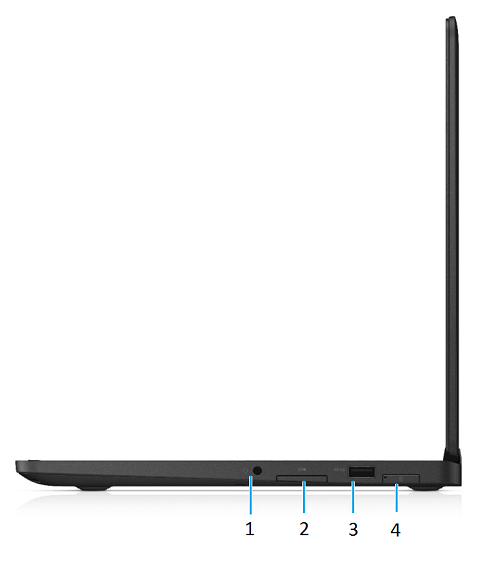

Sett fra høyre side
(Fig. 6 Sett fra høyre side)
| 1 | Kontakt for hodetelefoner | 2 | Minnekortleser |
| 3 | USB 3.0-kontakt med PowerShare | 4 | SIM-kortport (ekstrautstyr) |
7. Visning for strømadapter
(Fig. 7,1 65 Strømadapter)
| Type 65 W E5-serie | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 3,34 A (kontinuerlig) |
| Utgangseffekt | 65 W |
| Utgangsspenning | 19,5 V likestrøm |
(Fig. 7,2 90 Strømadapter)
| Type 90 W E5 | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 4,62 A (kontinuerlig) |
| Utgangseffekt | 90 W |
| Utgangsspenning | 19,5 V likestrøm |
