Latitude E7270: Visuell guide till datorn
Summary: Den här artikeln är en visuell guide till den bärbara datorn Latitude E7270 och dess externa portar och funktioner.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Obs! En mer detaljerad beskrivning av varje plats finns i systemhandböckerna på www.dell.com/support
Innehållsförteckning:
- Framifrån
- Bakifrån
- Öppna toppvy
- Underifrån
- Från vänster
- Från höger
- Nätadaptervy
- Ytterligare information:

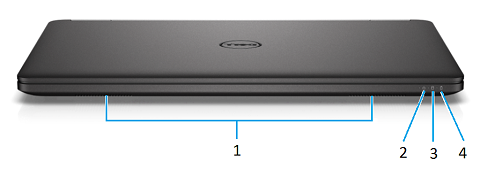

Framifrån
(Fig. 1 framifrån)
| 1 | Högtalare | 2 | Strömknapp LED-lampa |
| 3 | LED-lampa för hårddisksstatus | 4 | Indikatorlampa för batteristatus |
Bakifrån
(Bild 2 baksida)
| 1 | Ethernet-koppling (NIC) | 2 | HDMI-kontakt |
| 3 | DisplayPort-kontakt | 4 | USB 3.0-koppling x 2 |
| 5 | DC-in-strömkontakt |

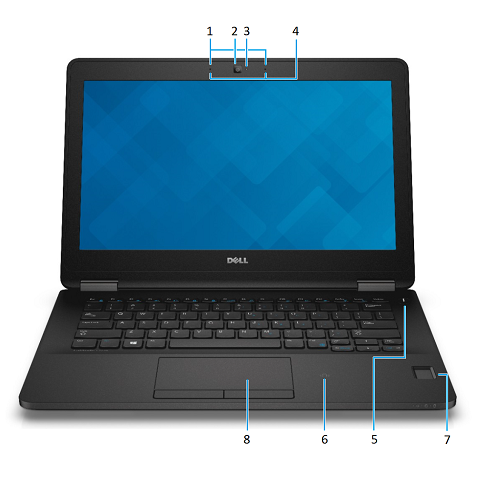

Öppna toppvy
(Fig.3 Öppna ovansidan)
| 1 | Mikrofoner (endast pekskärm) | 2 | Kamera |
| 3 | Kamerastatus LED | 4 | Mikrofoner (endast icke-pekskärm) |
| 5 | Strömknapp (ej LED-indikatorlampa) | 6 | Kontaktlös smartkortläsare (tillval) |
| 7 | Fingeravtrycksläsare (tillval) | 8 | Styrplatta |

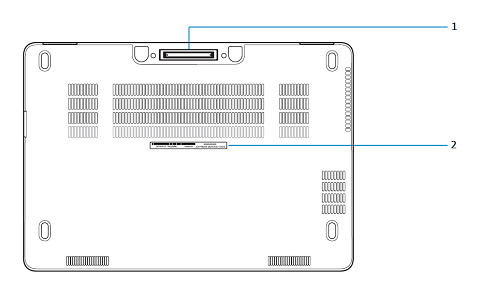

Underifrån
(Bild 4, underifrån)
| 1 | Dockningsuttag | 2 | Etikett med service tag/expresskod |

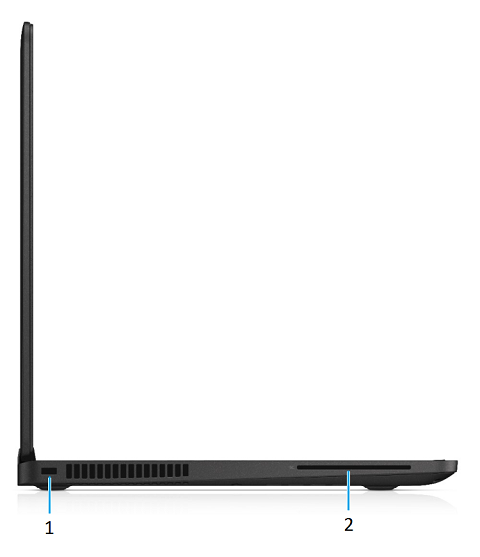

Från vänster
(Bild 5, vy från vänster sida)
| 1 | Säkerhetskabeluttag | 2 | Smartkortläsare (tillval) |

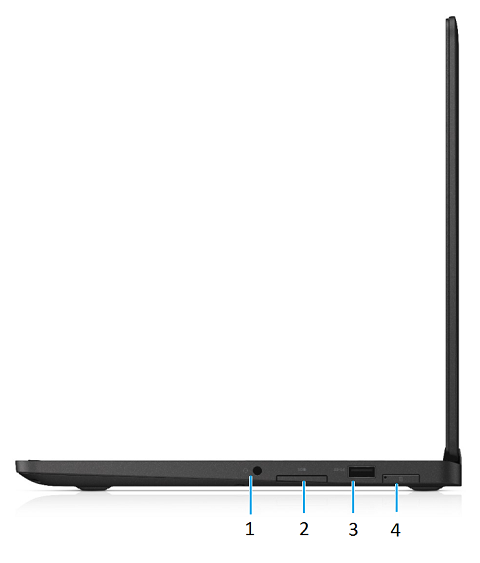

Från höger
(Bild 6, vy från höger sida)
| 1 | Uttag för headset | 2 | Minneskortläsare |
| 3 | USB 3.0-kontakt med PowerShare | 4 | SIM-kortport (tillval) |
7. Nätadaptervy
(Bild 7.1 65 W nätadapter)
| Typ 65 W E5-serien | Beskrivning |
| Ingående spänning | 100 VAC till 240 VAC |
| Utgående ström | 3,34 A (kontinuerlig) |
| Uteffekt | 65 W |
| Utgående spänning | 19,5 V likström |
(Bild 7,2 90 W nätadapter)
| Typ 90 W E5 | Beskrivning |
| Ingående spänning | 100 VAC till 240 VAC |
| Utgående ström | 4,62 A (kontinuerlig) |
| Uteffekt | 90 W |
| Utgående spänning | 19,5 V likström |
Cause
Inte applicerbart
Resolution
Inte applicerbart
