OptiPlex 5070: Visuelle Anleitung zu Ihren Computern
Summary: Dieser Artikel enthält eine visuelle Anleitung zu den externen Anschlüssen und Funktionen der verschiedenen Formfaktoren der Dell OptiPlex 5070 Desktop-Serie.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Der folgende Artikel enthält eine visuelle Anleitung zu Ihrem OptiPlex 5070-Computer und listet die externen Anschlüsse und Funktionen des PCs auf.
Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/support
Inhaltsverzeichnis:
- Minitower (MT), Vorderseite
- Minitower (MT), Rückseite
- SFF (Small Form Factor), Vorderseite
- SFF (Small Form Factor), Rückseite
- MFR (Micro Form Factor), Vorderseite
- MFR (Micro Form Factor), Rückseite
- Ergänzende Informationen:
Minitower (MT), Vorderseite

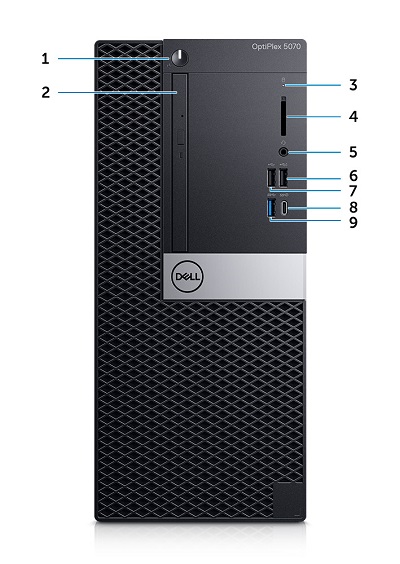

(Abb. 1 MT – Vorderseite)
| 1 | Betriebsschalter und LED-Betriebsanzeige | 2 | Optisches Laufwerk (optional) |
| 3 | LED für Festplattenaktivität | 4 | Speicherkarten-Lesegerät (optional) |
| 5 | Headset/universeller Audioanschluss | 6 | USB 2.0-Anschluss mit PowerShare |
| 7 | USB-2.0-Anschluss | 8 | USB 3.1 Gen2 Typ-C-Anschluss mit PowerShare |
| 9 | USB 3.1 Typ-A-Anschluss der 1. Generation |
Minitower (MT), Rückseite

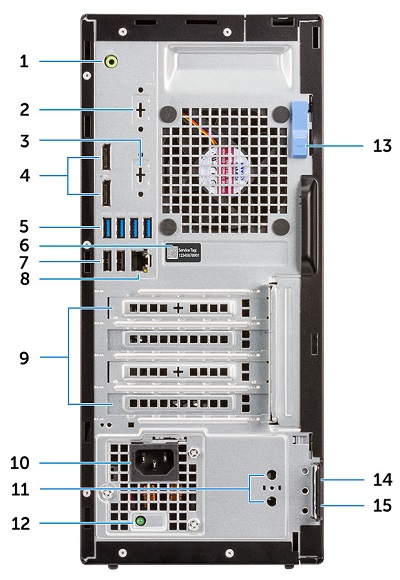

(Abb. 2 MT – Rückansicht)
| 1 | Audioausgang | 2 | Serieller Anschluss (optional) |
| 3 | DisplayPort/HDMI 2.0b/VGA/USB-Typ-C-Alt-Modus (optional) | 4 | 2 DisplayPort-Anschlüsse |
| 5 | 4 USB 3.1 Gen1 Type-A-Anschlüsse | 6 | Service-Tag |
| 7 | 2 USB 2.0-Anschlüsse (Typ A) (unterstützt SmartPower On) | 8 | Netzwerk-Ethernetanschluss |
| 9 | 4 Erweiterungskartensteckplätze | 10 | Netzanschluss |
| 11 | Anschlüsse für externe SMA-Antennen (optional) | 12 | LED-Diagnoseanzeige für Stromversorgung |
| 13 | Entriegelungsriegel | 14 | Kensington-Sicherheitskabeleinschub |
| 15 | Vorhängeschlossring |
SFF (Small Form Factor), Vorderseite

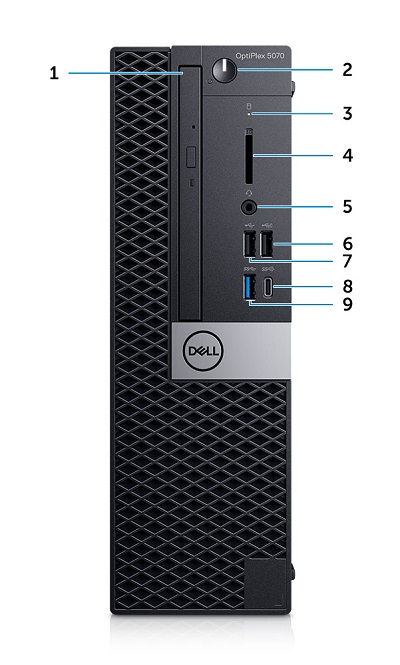

(Abb. 3 SFF – Vorderseite)
| 1 | Optisches Laufwerk (optional) | 2 | Betriebsschalter und LED-Betriebsanzeige |
| 3 | LED für Festplattenaktivität | 4 | Speicherkarten-Lesegerät (optional) |
| 5 | Headset/universeller Audioanschluss | 6 | USB 2.0-Anschluss mit PowerShare |
| 7 | USB-2.0-Anschluss | 8 | USB 3.1 Gen2 Typ-C-Anschluss mit PowerShare |
| 9 | USB 3.1 Typ-A-Anschluss der 1. Generation |
SFF (Small Form Factor), Rückseite

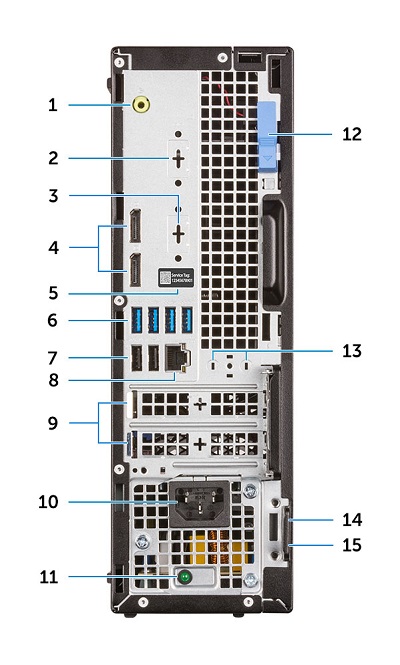

(Abb. 4 SFF – Rückansicht)
| 1 | Audioausgang | 2 | Serieller Anschluss (optional) |
| 3 | DisplayPort/HDMI 2.0b/VGA/USB-Typ-C-Alt-Modus (optional) | 4 | 2 DisplayPort-Anschlüsse |
| 5 | Service-Tag | 6 | 4 USB 3.1 Gen1 Type-A-Anschlüsse |
| 7 | USB 2.0 Conector x 2 (unterstützt SmartPower On) | 8 | Netzwerk-Ethernetanschluss |
| 9 | 2 Erweiterungskartensteckplätze | 10 | Netzanschluss |
| 11 | LED-Diagnoseanzeige für Stromversorgung | 12 | Entriegelungsriegel |
| 13 | Anschlüsse für externe SMA-Antennen (optional) | 14 | Kensington-Sicherheitskabeleinschub |
| 15 | Vorhängeschlossring |
MFR (Micro Form Factor), Vorderseite

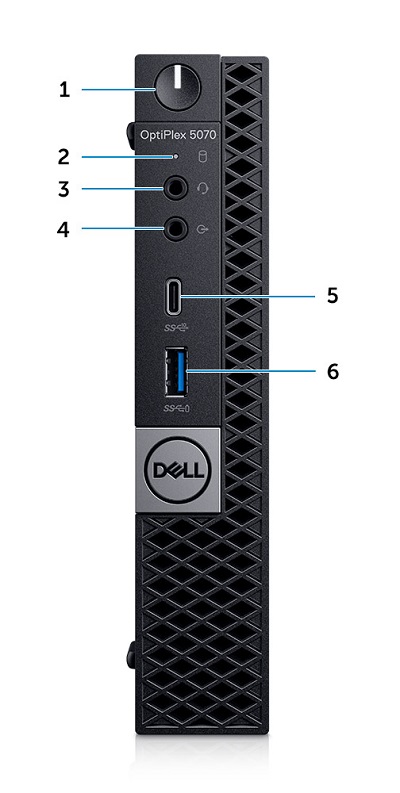

(Abb. 5 MFR – Vorderseite)
| 1 | Betriebsschalter und LED-Betriebsanzeige | 2 | LED für Festplattenaktivität |
| 3 | Headset/universeller Audioanschluss | 4 | Anschluss Line-Out |
| 5 | USB 3.1 Gen2 Typ-C-Anschluss mit PowerShare | 6 | USB 3.1 Gen1 Typ-A-Anschluss mit PowerShare |
MFR (Micro Form Factor), Rückseite
(Abb. 6, MFR – Rückansicht)
| 1 | Anschlüsse für externe SMA-Antennen (optional) | 2 | DisplayPort/HDMI 2.0b/VGA/USB-Typ-C-Alt-Modus (optional) |
| 3 | USB 3.1 Gen 1 Typ-A-Anschluss x 3 | 4 | Kabelhalterung |
| 5 | Vorhängeschlossring | 6 | Netzwerk-Ethernetanschluss |
| 7 | USB 3.1 Gen1 Typ-A-Anschluss mit PowerShare | 8 | Service-Tag |
| 9 | Kensington-Sicherheitskabeleinschub | 10 | 2 DisplayPort-Anschlüsse |
| 11 | Netzadapteranschluss |
Ergänzende Informationen:
- OptiPlex 5070 Mini Tower (MT) Handbuch
- OptiPlex 5070 Small Form Factor (SFF) Handbuch
- OptiPlex 5070 Micro Form Factor (MFF) Handbuch
- OptiPlex 5070 Cru (Customer Replaceable Unit) – Demontageindex
