OptiPlex 5070: Bilgisayarlarınızı görsel rehber

Summary: Bu makale, Dell OptiPlex 5070 masaüstü serisinin çeşitli form faktörlerindeki harici bağlantı noktaları ve özelliklere yönelik görsel bir rehberdir.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content

Symptoms

Aşağıdaki makale, OptiPlex 5070 Bilgisayarınız için görsel rehber sağlar ve bilgisayarınızın harici bağlantı noktalarını ve özelliklerini listeler.


SLN317724_en_US__1icon Not: Her bir konumla ilgili daha ayrıntılı bir açıklama için lütfen www.dell.com/support adresinde bulunan sistem kılavuzlarına gidin


İçindekiler:

  1. Mini Tower'ın (MT) Önden Görünümü
  2. Mini Tower'ın (MT) Arkadan Görünümü
  3. Küçük Form Faktörü'nün (SFF) Önden Görünümü
  4. Küçük Form Faktörü'nün (SFF) Arkadan Görünümü
  5. Mikro Form Faktörü'nün (MFF) Önden Görünümü
  6. Mikro Form Faktörü'nün (MFF) Arkadan Görünümü
  7. Ek Bilgi:



Mini Tower'ın (MT) Önden Görünümü

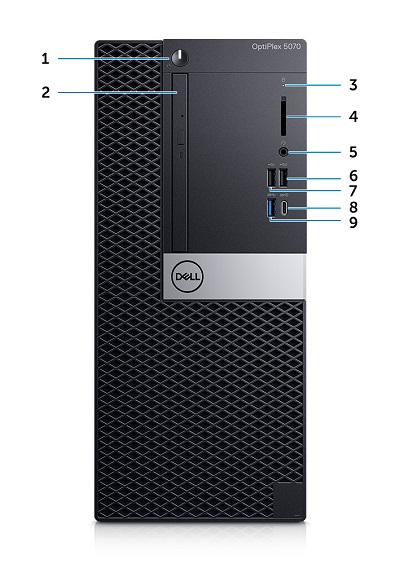

SLN317724_en_US__25070_Front_View_MT_BK

(Şkl.1: MT'nin Önden Görünümü)



1 Güç Düğmesi ve Güç LED'i 2 Optik Sürücü (İsteğe Bağlı)
3 Sabit Sürücü Etkinliği (LED) 4 Bellek Kartı Okuyucu (İsteğe Bağlı)
5 Kulaklık/Evrensel Ses Jakı Konnektörü 6 PowerShare Özellikli USB 2.0 Konnektörü
7 USB 2.0 Konnektörü 8 PowerShare özellikli, 2. Nesil USB 3.1 Type-C Konnektörü
9 1. Nesil USB 3.1 Type-A Konnektörü


Başa Dön



Mini Tower'ın (MT) Arkadan Görünümü

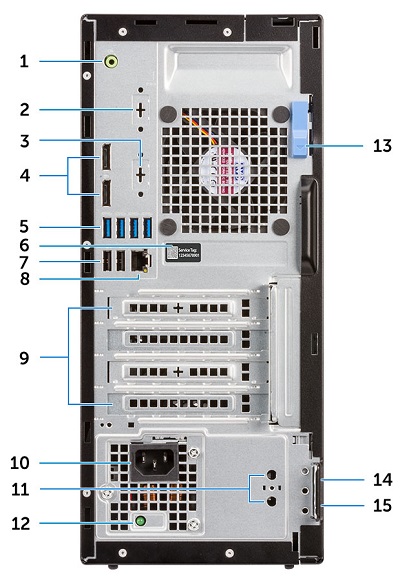

SLN317724_en_US__35070_Back_View_MT_BK

(Şkl.2: MT'nin Arkadan Görünümü)



1 Çıkış Hattı Ses Konnektörü 2 Seri Konnektör (İsteğe bağlı)
3 DisplayPort/HDMI 2.0b/VGA/USB Type-C Alternatif Mod (İsteğe Bağlı) 4 DisplayPort Konnektörü x 2
5 1. Nesil USB 3.1 Type-A Konnektörü x4 6 Servis Etiketi
7 USB 2.0 Tip A Konnektörü x 2 (SmartPower On özelliğini destekler) 8 NIC Ethernet Konnektörü
9 Genişletme Kartı Yuvaları x 4 10 Güç Konektörü
11. Harici SMA Anten Konnektörleri (İsteğe bağlı) 12 Güç Kaynağı Tanılaması LED'i
13 Serbest Bırakma Mandalı 14 Kensington Güvenlik Kablosu Yuvası
15 Asma Kilit Halkası


Başa Dön



Küçük Form Faktörü'nün (SFF) Önden Görünümü

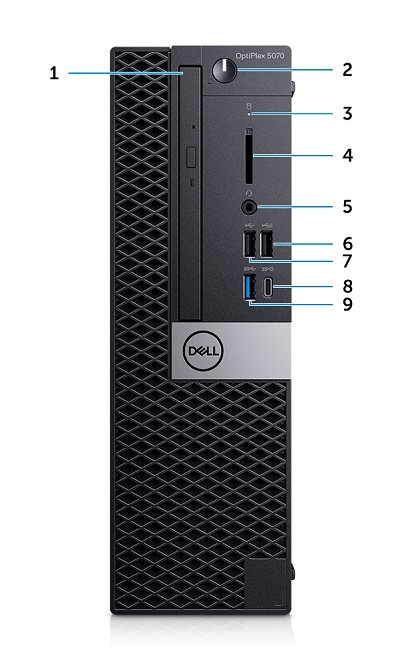

SLN317724_en_US__45070_Front_View_SFF_BK

(Şkl.3: SFF'nin Önden Görünümü)



1 Optik Sürücü (İsteğe Bağlı) 2 Güç Düğmesi ve Güç LED'i
3 Sabit Sürücü Etkinliği (LED) 4 Bellek Kartı Okuyucu (İsteğe Bağlı)
5 Kulaklık/Evrensel Ses Jakı Konnektörü 6 PowerShare Özellikli USB 2.0 Konnektörü
7 USB 2.0 Konnektörü 8 PowerShare özellikli, 2. Nesil USB 3.1 Type-C Konnektörü
9 1. Nesil USB 3.1 Type-A Konnektörü


Başa Dön



Küçük Form Faktörü'nün (SFF) Arkadan Görünümü

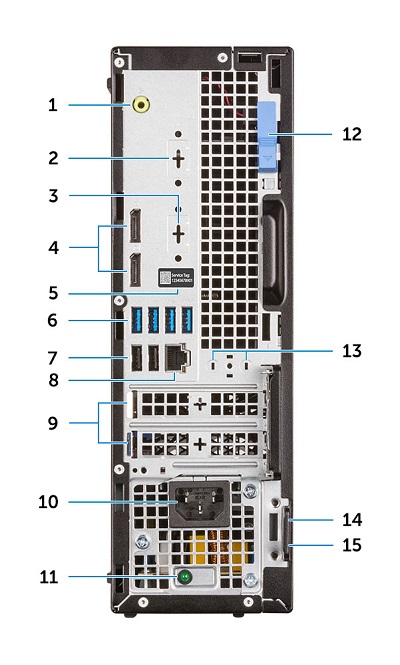

SLN317724_en_US__55070_Back_View_SFF_BK

(Şkl.4: SFF'nin Arkadan Görünümü)



1 Çıkış Hattı Ses Konnektörü 2 Seri Konnektör (İsteğe bağlı)
3 DisplayPort/HDMI 2.0b/VGA/USB Type-C Alternatif Mod (İsteğe Bağlı) 4 DisplayPort Konnektörü x 2
5 Servis Etiketi 6 1. Nesil USB 3.1 Type-A Konnektörü x4
7 USB 2.0 Konnektörü x 2 (SmartPower On özelliğini destekler) 8 NIC Ethernet Konnektörü
9 Genişletme Kartı Yuvaları x 2 10 Güç Konektörü
11. Güç Kaynağı Tanılaması LED'i 12 Serbest Bırakma Mandalı
13 Harici SMA Anten Konnektörleri (İsteğe bağlı) 14 Kensington Güvenlik Kablosu Yuvası
15 Asma Kilit Halkası


Başa Dön



Mikro Form Faktörü'nün (MFF) Önden Görünümü

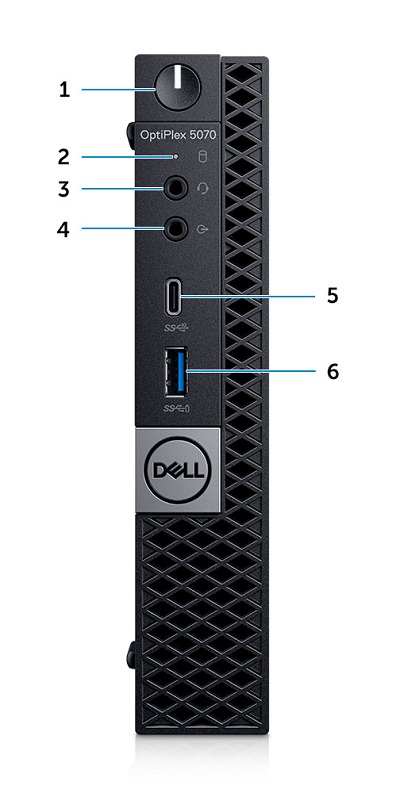

SLN317724_en_US__65070_Front_View_MFF_BK

(Şkl.5: MFF'nin Önden Görünümü)



1 Güç Düğmesi ve Güç LED'i 2 Sabit Sürücü Etkinliği (LED)
3 Kulaklık/Evrensel Ses Jakı Konnektörü 4 Ses Çıkış Hattı Konnektörü
5 PowerShare özellikli, 2. Nesil USB 3.1 Type-C Konnektörü 6 PowerShare özellikli 1. Nesil USB 3.1 Type-A Konnektörü


Başa Dön



Mikro Form Faktörü'nün (MFF) Arkadan Görünümü



SLN317724_en_US__75070_Back_View_MFF_BK

(Şkl.6: MFF'nin Arkadan Görünümü)



1 Harici SMA Anten Konnektörleri (İsteğe bağlı) 2 DisplayPort/HDMI 2.0b/VGA/USB Type-C Alternatif Mod (İsteğe Bağlı)
3 1. Nesil USB 3.1 Tip A Konnektörü x 3 4 Kablo Tutucu
5 Asma Kilit Halkası 6 NIC Ethernet Konnektörü
7 SmartPower On özellikli 1. Nesil USB 3.1 Type-A Konnektörü 8 Servis Etiketi
9 Kensington Güvenlik Kablosu Yuvası 10 DisplayPort Konnektörü x 2
11. Güç Adaptörü Konnektörü


Başa Dön



Ek Bilgi:




Başa Dön

Cause

N/A

Resolution

N/A
