Visuell veiledning for Dell Latitude 15 5580
Summary: Denne artikkelen er en visuell veiledning til eksterne porter og funksjoner på Dell Latitude 15 5580 bærbar PC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Følgende artikkel inneholder en visuell veiledning for Latitude 5580-datamaskinen og inneholder en liste over eksterne porter og funksjoner for PC-en.
Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, gå til systemhåndbøkene på www.dell.com/manuals
Innholdsfortegnelse:
- Sett forfra
- Sett bakfra
- Sett ovenfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon
Sett forfra

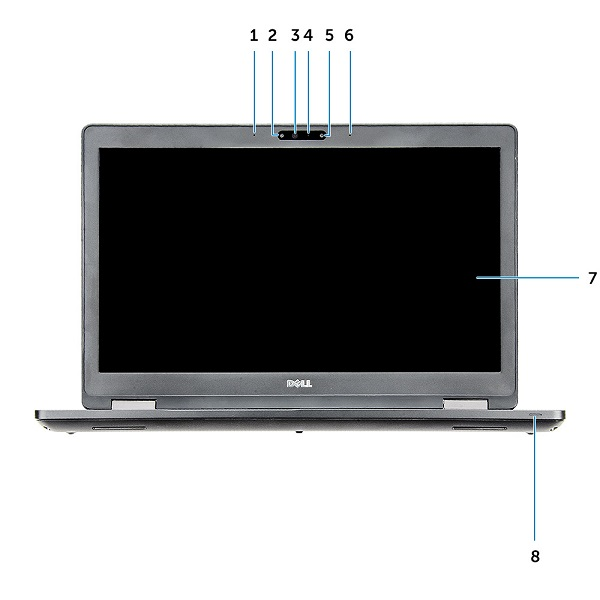

(Fig. 1 Sett forfra)
| 1 | Array-mikrofoner | 2 | Infrarødt (IR) kamera (tilleggsutstyr) |
| 3 | Infrarød sender (IR) (ekstrautstyr) | 4 | Statuslampe for kamera (tilleggsutstyr) |
| 5 | Kamera (tilleggsutstyr) | 6 | Array-mikrofoner |
| 7 | LCD Panel | 8 | LED-lampe for batteri- og ladestatus |
Merk: Systemet leveres med HD-kameraet som standard, IR-kameraet er ekstrautstyr på kjøpsstedet.
Sett bakfra

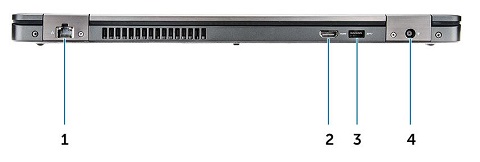

(Fig. 2 sett bakfra)
| 1 | Kontakt for nettverksport (NIC) | 2 | HDMI-portkontakt |
| 3 | USB 3.0-portkontakt | 4 | Strømkontakt (strøm inn) |
Sett ovenfra

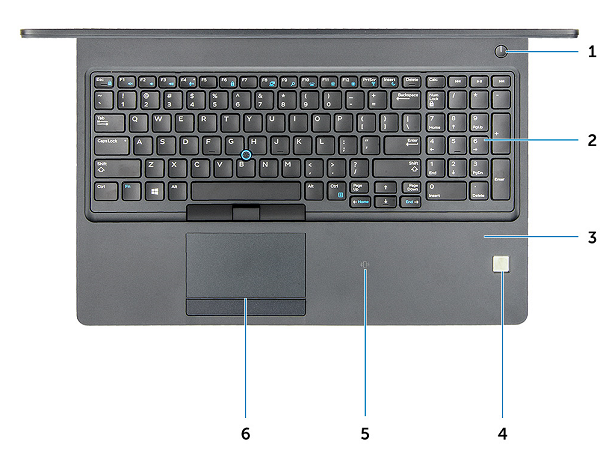

(Fig. 3 Sett ovenfra)
| 1 | Av/på-knapp | 2 | tastatur |
| 3 | Håndleddsstøtte | 4 | Fingeravtrykksleser (valgfri) |
| 5 | NFC-mottaker (nær feltkontakt) | 6 | Styreplate |
Merk: Du finner en tastaturveiledning i følgende artikkel:
Sett fra undersiden

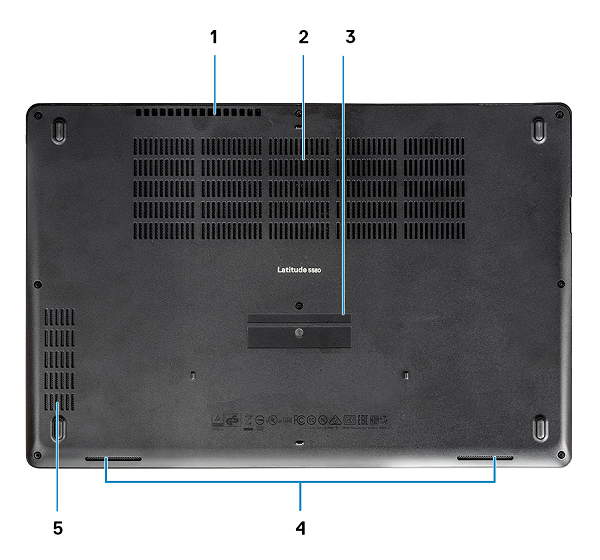

(Fig. 4 Sett fra undersiden)
| 1 | Vifteventiler | 2 | Vifteventiler |
| 3 | Etikett for service-ID | 4 | Høyttaler |
| 5 | Vifteventiler |
Sett fra venstre side

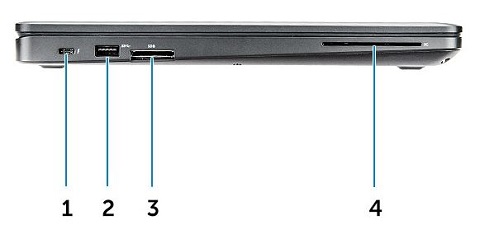

(Fig.5 sett fra venstre)
| 1 | Type-C / DisplayPort eller USB 3.0 / Thunderbolt 3-portkontakt (ekstrautstyr) | 2 | USB 3.0-portkontakt |
| 3 | SD-kortleser | 4 | Smartkortleser (tilleggsutstyr) |
Sett fra høyre side

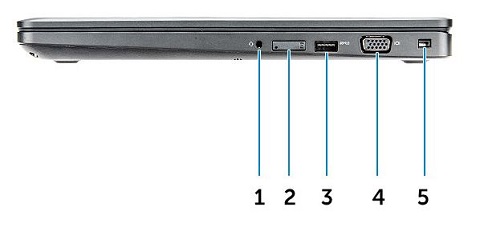

(Fig.6 Sett fra høyre)
| 1 | Portkontakt for hodetelefoner | 2 | SIM-kortspor (ekstrautstyr) |
| 3 | USB 3.0 med PowerShare-portkontakt | 4 | VGA-portkontakt |
| 5 | Åpning for sikkerhetskabel |
Visning for strømadapter
(Fig. 7 65 W, 65 W BFR / PVC-fri, 90 W adaptere.)
| Type 65 W/90 W | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 3,34 A/4,62 A (kontinuerlig) |
| Utgangseffekt | 65 W / 90 W |
| Utgangsspenning | 19,5 VDC |
Tilleggsinformasjon:
Cause
Ikke relevant
Resolution
Ikke relevant
