Guia visual do Dell Latitude 15 5580
Summary: Este artigo é um guia visual para as portas externas e os recursos do sistema Dell Latitude 15 5580 Notebook.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
O artigo a seguir apresenta um guia visual do computador Latitude 5580 e lista as portas externas e os recursos do PC.
Nota: Para obter uma descrição detalhada sobre cada local, acesse os manuais de sistema em www.dell.com/manuals
Sumário:
- Visão frontal
- Visão posterior
- Exibição superior
- Visão inferior
- Exibição à esquerda
- Exibição à direita
- Visão do adaptador CA
- Informações adicionais
Visão frontal
(Fig.1 Vista frontal)
| 1 | Microfones de matriz | 2 | Câmera com infravermelho (IR) (opcional) |
| 3 | Emissor de infravermelho (IR) (opcional) | 4 | LED de status da câmera (opcional) |
| 5 | Câmera (opcional) | 6 | Microfones de matriz |
| 7 | Painel LCD | 8 | LED de status da bateria e da carga |
Nota: O sistema é fornecido com a câmera HD como padrão, a câmera com infravermelho é opcional no ponto de compra.
Visão posterior
(Fig. 2: visão posterior)
| 1 | Conector de porta de rede (NIC) | 2 | Conector da porta HDMI |
| 3 | Conector da porta USB 3.0 | 4 | Conector de alimentação (entrada CC) |

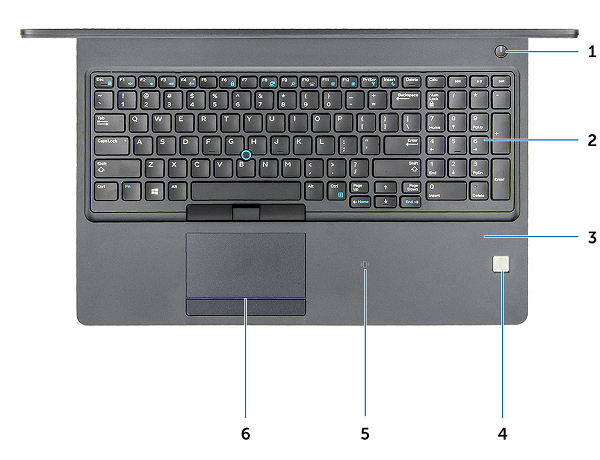

Exibição superior
(Fig. 3: exibição superior)
| 1 | Botão de energia | 2 | Teclado |
| 3 | Apoio para mãos | 4 | Leitor de impressões digitais (opcional) |
| 5 | Receptor NFC (Near Field Contact, Contato de Campo Próximo) | 6 | Touchpad |
Nota: para obter um guia sobre o teclado, consulte o artigo a seguir:
Visão inferior
(Fig.4 Vista inferior)
| 1 | Ventiladores | 2 | Ventiladores |
| 3 | Etiqueta de serviço | 4 | Alto-falante |
| 5 | Ventiladores |
Exibição à esquerda
(Fig.5 Vista esquerda)
| 1 | Conector de porta Type-C/DisplayPort ou USB 3.0/Thunderbolt 3 (opcional) | 2 | Conector da porta USB 3.0 |
| 3 | Leitor de cartão SD | 4 | Leitor de smart card (opcional) |
Exibição à direita
(Fig. 6 Vista direita)
| 1 | Conector de porta de headset | 2 | Slot de cartão SIM (opcional) |
| 3 | USB 3.0 com conector de porta PowerShare | 4 | Conector da porta VGA |
| 5 | Slot do cabo de segurança |
Visão do adaptador CA
(Fig.7 65W, 65W livre de BFR/PVC, adaptadores de 90W.)
| Tipo 65W/90W | Descrição |
| Tensão de entrada | 100 V CA a 240 V CA |
| Corrente de saída | 3,34 A/4,62 A (contínua) |
| Potência de saída | 65 W/90 W |
| Tensão de saída | 19,5 V CC |
Informações adicionais:
Cause
N/D
Resolution
N/D
