Visuell guide för Dell Latitude 15 5580

Summary: Den här artikeln är en visuell guide till de externa portarna och funktionerna i det bärbara Dell Latitude 15 5580-systemet.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms




Följande artikel ger en visuell guide till din Latitude 5580-dator och listar de externa portarna och funktionerna i datorn.


SLN304907_en_US__1icon Obs! Detaljerade beskrivningar av alla platser finns i systemhandböckerna på www.dell.com/manuals


Innehållsförteckning:

  1. Framifrån
  2. Bakifrån
  3. Ovanifrån
  4. Underifrån
  5. Från vänster
  6. Från höger
  7. Nätadaptervy
  8. Ytterligare information



Framifrån





SLN304907_en_US__2image(11573)

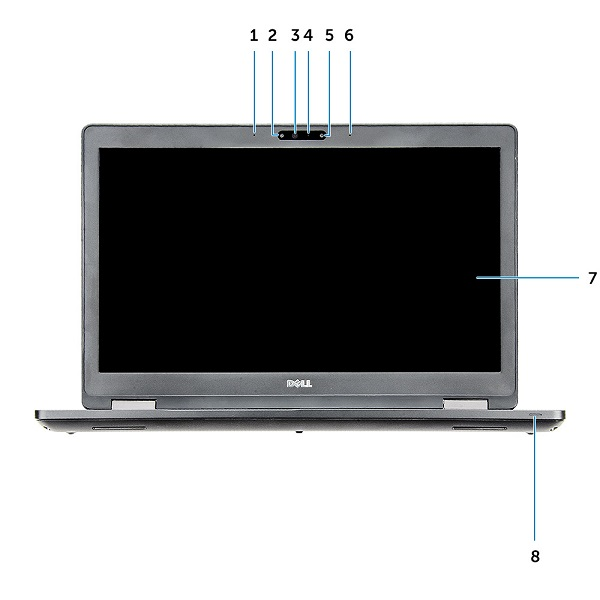

(Fig. 1 framifrån)



1 Mikrofonuppsättning 2 Kamera för infrarött (IR) (tillval)
3 Infraröd (IR) sändare (tillval) 4 Status-LED-lampa för kamera (tillval)
5 Kamera (tillval) 6 Mikrofonuppsättning
7 LCD-skärm 8 Lysdiod för batteri- och laddningsstatus

SLN304907_en_US__1icon Obs! Systemet levereras med HD-kamera som standard, IR-kameran är valbar vid inköpstillfället.


Överst på sidan




Bakifrån



SLN304907_en_US__45580_RearView_BK_01

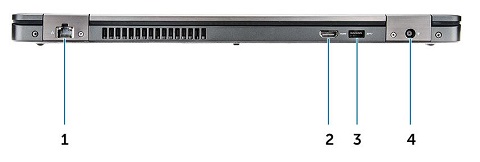

(Bild 2 baksida)



1 Nätverksportkontakt (NIC) 2 HDMI-portkontakt
3 USB 3.0-portkontakt 4 Strömkontakt (DC-ingång)


Överst på sidan




Ovanifrån



SLN304907_en_US__5image(11571)

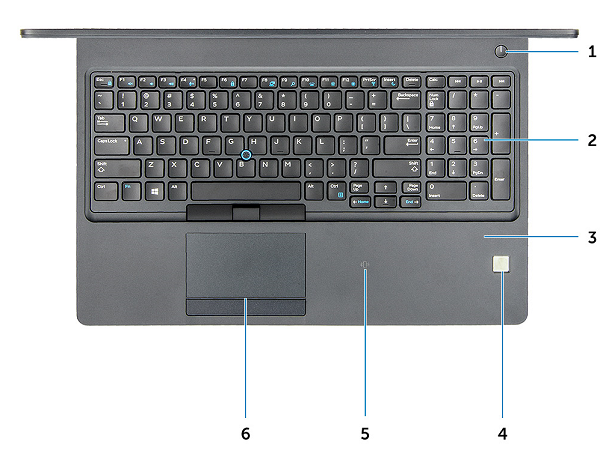

(Bild 3 ovanifrån)



1 Strömknapp 2 Tangentbord
3 Handledsstöd 4 Fingeravtrycksläsare (tillval)
5 NFC-mottagare (Near Field Contact) 6 Styrplatta



SLN304907_en_US__1icon Obs! En manual för tangentbordet finns i följande artikel:

Överst på sidan




Underifrån





SLN304907_en_US__7image(11572)

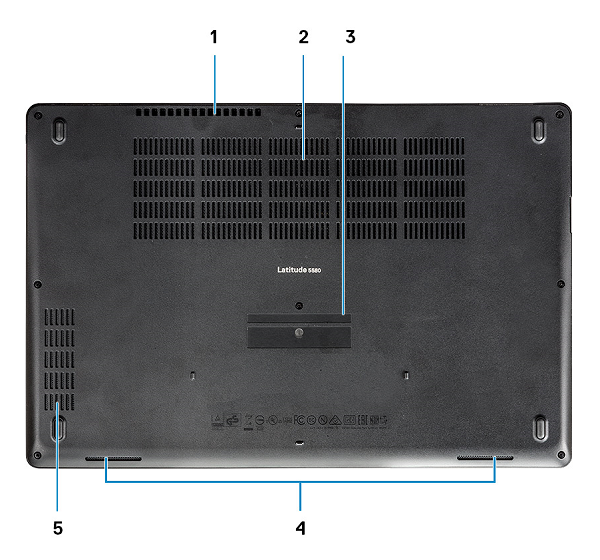

(Bild 4, underifrån)



1 Fläktventiler 2 Fläktventiler
3 Service Tag-etikett 4 Högtalare
5 Fläktventiler


Överst på sidan




Från vänster



SLN304907_en_US__85580_LeftView_BK_01

(Bild 5 Vänster vy)



1 Typ-C/DisplayPort eller USB 3.0/Thunderbolt 3-portkontakt (tillval) 2 USB 3.0-portkontakt
3 SD-kortläsare 4 Smartkortläsare (tillval)


Överst på sidan




Från höger



SLN304907_en_US__95580_RightView_BK_01

(Fig.6 Höger vy)



1 Headsetportkontakt 2 SIM-kortplats (tillval)
3 USB 3.0 med PowerShare Portkontakt 4 VGA-portkontakt
5 Säkerhetskabeluttag


Överst på sidan




Nätadaptervy



SLN304907_en_US__10Chromebook11_3120_AC_BK_01SLN304907_en_US__1190W_E5_AcAdapter_BK_01

(Fig.7 65 W, 65 W BFR/PVC-fria, 90 W-adaptrar.)



Typ: 65 W/90 W Beskrivning
Ingående spänning 100 VAC till 240 VAC
Utgående ström 3,34 A/4,62 A (kontinuerlig)
Uteffekt 65 W/90 W
Utgående spänning 19,5 VDC


Överst på sidan
