Dell Latitude 15 5580 비주얼 가이드
Summary: 이 문서는 Dell Latitude 15 5580 노트북 시스템의 외부 포트 및 기능에 대한 비주얼 가이드입니다.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
다음 문서는 Latitude 5580 컴퓨터에 대한 비주얼 가이드를 제공하고 PC의 외부 포트 및 기능을 나열합니다.
참고: 각 위치에 대한 자세한 설명은 www.dell.com/manuals에서 제공하는 시스템 설명서를 참조하십시오.
목차:
전면 뷰

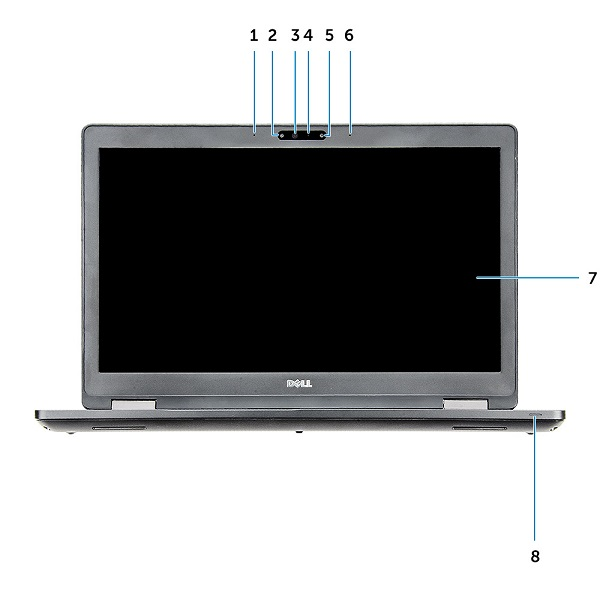

(그림 1 앞면 뷰)
| 1 | 어레이 마이크 | 2 | 적외선(IR) 카메라(선택 사항) |
| 3 | 적외선(IR) 이미터(선택 사항) | 4 | 카메라 상태 LED(선택 사양) |
| 5 | 카메라(선택 사항) | 6 | 어레이 마이크 |
| 7 | LCD 패널 | 8 | 배터리 및 충전 상태 LED |
참고: 시스템에는 HD 카메라가 표준으로 제공되며, IR 카메라는 구매 시점에 선택 사항으로 제공됩니다.
후면 뷰

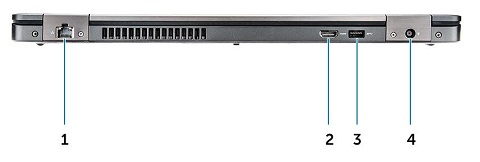

(그림 2 후면 뷰)
| 1 | 네트워크 포트 커넥터(NIC) | 2 | HDMI 포트 커넥터 |
| 3 | USB 3.0 포트 커넥터 | 4 | 전원 커넥터(DC 입력) |
상단 뷰

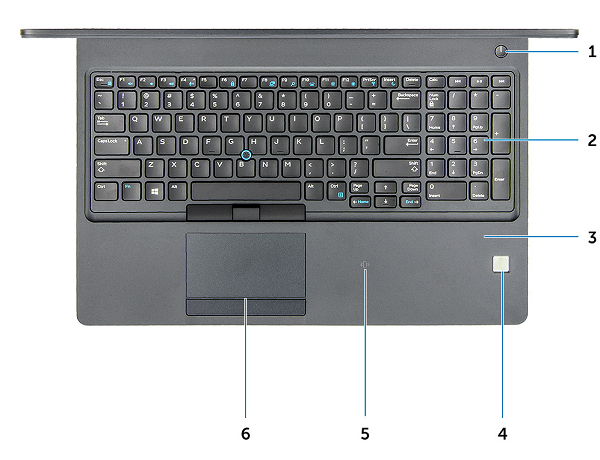

(그림 3 상단 뷰)
| 1 | 전원 버튼 | 2 | 키보드 |
| 3 | 팜레스트 | 4 | 지문 인식기(선택 사항) |
| 5 | NFC(Near Field Contact) 수신기 | 6 | Touchpad |
참고: 키보드에 대한 가이드는 다음 문서를 참조하십시오.
밑면 뷰

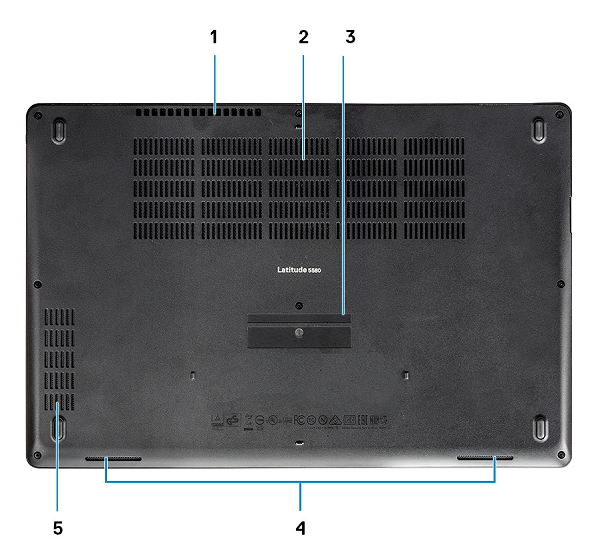

(그림 4 밑면 모습)
| 1 | 팬 통풍구 | 2 | 팬 통풍구 |
| 3 | 서비스 태그 레이블 | 4 | 스피커 |
| 5 | 팬 통풍구 |
왼쪽 뷰

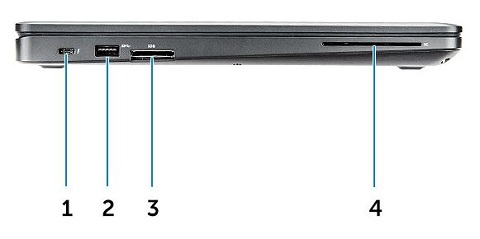

(그림 5 왼쪽 모습)
| 1 | Type-C/DisplayPort 또는 USB 3.0/Thunderbolt 3 포트 커넥터(옵션) | 2 | USB 3.0 포트 커넥터 |
| 3 | SD 카드 리더 | 4 | 스마트 카드 리더(선택 사양) |
오른쪽 뷰

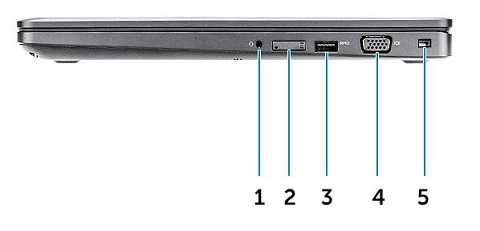

(그림 6 오른쪽 모습)
| 1 | 헤드셋 포트 커넥터 | 2 | SIM 카드 슬롯(선택 사항) |
| 3 | USB 3.0(PowerShare 포트 커넥터 포함) | 4 | VGA 포트 커넥터 |
| 5 | 보안 케이블 슬롯 |
AC 어댑터 뷰
(그림 7 65W, 65W BFR/PVC 무함유, 90W 어댑터)
| 유형 65W/90W | 설명 |
| 입력 전압 | 100VAC ~ 240VAC |
| 출력 전류 | 3.34A/4.62A(연속 작동) |
| 출력 전원 | 65W/90W |
| 출력 전압 | 19.5V DC |
추가 정보:
Cause
N/A
Resolution
N/A
