Latitude 5590: Visuel vejledning til din computer

Summary: Denne artikel er en visuel vejledning til de eksterne porte og funktioner i Dell Latitude 5590 Notebook-systemet.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Følgende artikel indeholder en visuel vejledning til din Latitude 5590-computer og indeholder en liste over de eksterne porte og funktioner på din pc.


SLN308852_en_US__1icon Bemærk: For at få en mere detaljeret beskrivelse af hver placering skal du gå til systemmanualerne på www.dell.com/support


Indholdsfortegnelse:

  1. Set forfra
  2. Set oppefra
  3. Set bagfra
  4. Servicemærkevisning
  5. Set fra venstre
  6. Set fra højre
  7. Vekselstrømsadaptervisning
  8. Yderligere oplysninger:



Set forfra

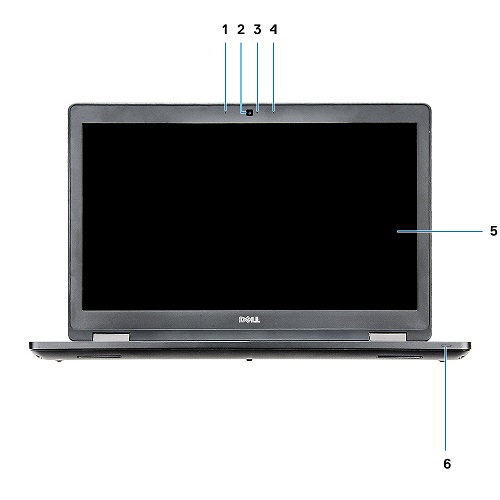

SLN308852_en_US__25590_Front_BK

(Fig.1 Set forfra)



1 Systemmikrofon 2 Kamera (valgfrit tilbehør)
3 LED-indikator for kamerastatus 4 Systemmikrofon
5 LCD-panel 6 LED for batteri- og opladningsstatus

SLN308852_en_US__1icon Bemærk: Denne computer kan leveres med et HD-kameramodul.



Tilbage til toppen



Set oppefra



SLN308852_en_US__45590_Top_BK

(Fig. 2 Set ovenfra)



1 Tænd/sluk-knap (ingen status-LED) 2 Tastatur
3 Håndledsstøtte 4 Fingeraftrykslæser (valgfrit tilbehør)
5 NFC-modtager (tilvalg) 6 TouchPad


Tilbage til toppen



Set bagfra

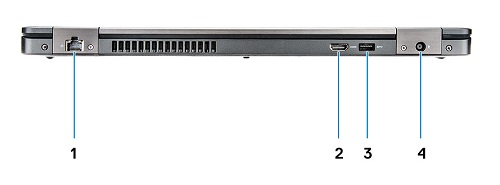

SLN308852_en_US__55590_Rear_BK

(Fig. 3 Set bagfra)



1 Netværksstik (NIC) 2 HDMI-stik
3 USB 3.1 Gen1-stik 4 Strømstik


Tilbage til toppen



Servicemærkevisning

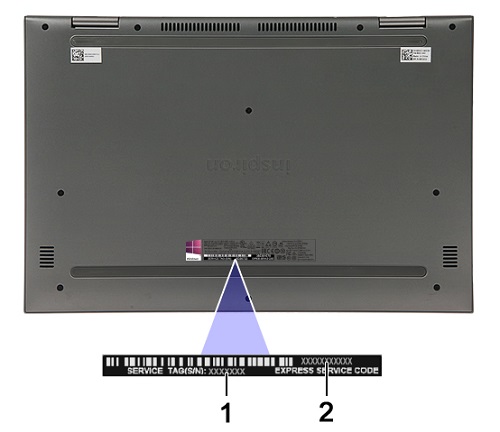

SLN308852_en_US__65590_Tag_BK

(Fig. 4 Servicekodevisning)



1 Servicekode 2 Ekspresservicenummer


Tilbage til toppen



Set fra venstre

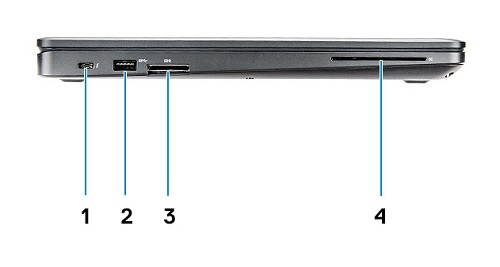

SLN308852_en_US__75590_Left_BK

(Fig.5 Set fra venstre side)



1 DisplayPort via USB Type-C 2 USB 3.1 Gen1-stik
3 SD-kortlæser 4 SmartCard-læser (tilvalg)


Tilbage til toppen



Set fra højre

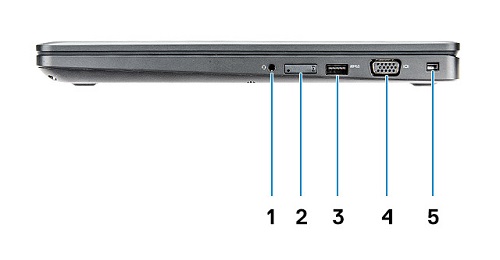

SLN308852_en_US__85590_Right_BK

(Fig.6 Set fra højre)



1 Stik til headset/mikrofon 2 SIM-kortslot (valgfrit)
3 USB 3.1 Gen1-stik 4 VGA-stik
5 Noble Wedge-låsestik


Tilbage til toppen



Vekselstrømsadaptervisning



SLN308852_en_US__9Chromebook11_3120_AC_BK_01

(Fig. 7 65 W adapter)



Type 65W-serien Beskrivelse
Indgangsspænding 100 V AC til 240 V AC
Udgangsstrøm 3,34 A (kontinuerlig)
Udgangseffekt 65 W
Udgangsspænding 19,5 V DC



SLN308852_en_US__1090W_E5_AcAdapter_BK_01

(Fig. 8 90 W adapter)



Type 90W E4-serien, valgfrit tilbehør Beskrivelse
Indgangsspænding 100 V AC til 240 V AC
Udgangsstrøm 4,62 A (kontinuerlig)
Udgangseffekt 90 W
Udgangsspænding 19,5 V DC


Tilbage til toppen



Yderligere oplysninger:




Tilbage til toppen
