OptiPlex 3070: お使いのコンピューターのビジュアル ガイド
Summary: この記事は、Dell OptiPlex 3070デスクトップ シリーズのさまざまなフォーム ファクターの外部ポートと機能のビジュアル ガイドです。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各場所の詳細な説明については、 www.dell.com/support にあるコンピューターのマニュアルを参照してください。
目次:
- ミニ タワー（MT）前面図
- ミニ タワー（MT）背面図
- スモール フォーム ファクター（SFF）前面図
- スモール フォーム ファクター（SFF）背面図
- マイクロ フォーム ファクター（MFF）前面図
- マイクロ フォーム ファクター（MFF）背面図
- 追加情報:
ミニ タワー（MT）前面図
（図1 MT正面図）
| 1 | 電源ボタンおよび電源LED | 2 | 光学ドライブ（オプション） |
| 3 | ハードドライブアクティビティLED | 4 | メモリー カード リーダー（オプション） |
| 5 | ヘッドセット/ユニバーサル オーディオ ジャック コネクター | 6 | USB 2.0コネクタx2 |
| 7 | USB 3.1 Gen1 Type-Aコネクターx2 |
ミニ タワー（MT）背面図
（図2 MT背面図）
| 1 | ライン出力オーディオ コネクター | 2 | シリアル コネクター（オプション） |
| 3 | HDMI | 4 | DP 1.2/HDMI 2.0/VGA/シリアル/シリアル/シリアルPS/2(オプション) |
| 5 | DisplayPortコネクター | 6 | USB 3.3 Gen1 Type-Aコネクター x 2 |
| 7 | Service Tag | 8 | USB 2.0 Type-Aコネクター x 2(SmartPower On対応) |
| 9 | NIC Ethernetコネクター | 10 | 拡張カード スロット x 4 |
| 11 | 電源コネクター | 12 | 外付けSMAアンテナ コネクター（オプション） |
| 13 | PSU診断LED | 14 | ケンジントン セキュリティ ケーブル スロット |
| 15 | パドロック リング |
スモール フォーム ファクター（SFF）前面図
（図3 SFF正面図）
| 1 | 光学ドライブ（オプション） | 2 | 電源ボタンおよび電源LED |
| 3 | ハードドライブアクティビティLED | 4 | メモリー カード リーダー（オプション） |
| 5 | ヘッドセット/ユニバーサル オーディオ ジャック コネクター | 6 | USB 2.0コネクタx2 |
| 7 | USB 3.1 Gen1 Type-Aコネクターx2 |
スモール フォーム ファクター（SFF）背面図
（図4 SFF背面図）
| 1 | ライン出力オーディオ コネクター | 2 | シリアル コネクター（オプション） |
| 3 | DP 1.2/HDMI 2.0/VGA/シリアル/シリアルPS/2(オプション) | 4 | HDMIコネクタ |
| 5 | DisplayPortコネクター | 6 | Service Tag |
| 7 | USB 3.1 Gen1 Type-Aコネクターx2 | 8 | USB 2.0コネクター x2（SmartPower On対応） |
| 9 | NIC Ethernetコネクター | 10 | 拡張カード スロット x2 |
| 11 | 電源コネクター | 12 | PSU診断LED |
| 13 | 外付けSMAアンテナ コネクター（オプション） | 14 | ケンジントン セキュリティ ケーブル スロット |
| 15 | パドロック リング |
マイクロ フォーム ファクター（MFF）前面図
（図5 MFF正面図）
| 1 | 電源ボタンおよび電源LED | 2 | ハードドライブアクティビティLED |
| 3 | ヘッドセット/ユニバーサル オーディオ ジャック コネクター | 4 | ライン出力コネクター |
| 5 | USB 3.1 Gen1 Type-Aコネクターx2 |
マイクロ フォーム ファクター（MFF）背面図

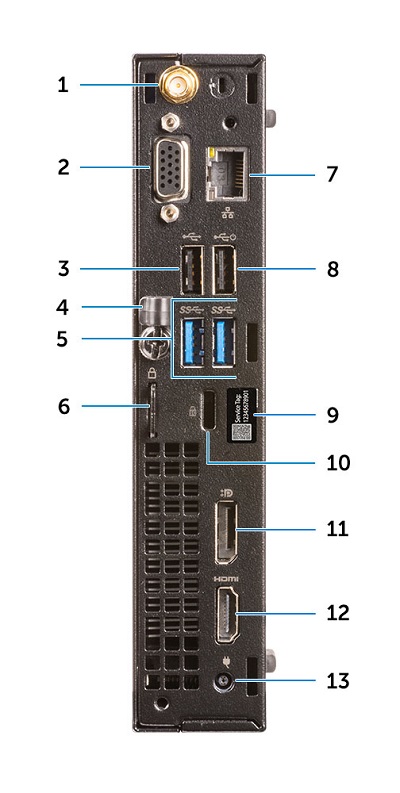

（図6 MFF背面図）
| 1 | 外付けSMAアンテナ コネクター（オプション） | 2 | DP 1.2/HDMI 2.0/VGA/シリアル/シリアルPS/2(オプション) |
| 3 | USB 2.0コネクター | 4 | ケーブル ホルダー |
| 5 | USB 3.1 Gen1 Type-Aコネクターx2 | 6 | パドロック リング |
| 7 | NIC Ethernetコネクター | 8 | USB 2.0コネクター（SmartPower On対応） |
| 9 | Service Tag | 10 | ケンジントン セキュリティ ケーブル スロット |
| 11 | DisplayPortコネクター | 12 | HDMIコネクタ |
| 13 | 電源コネクター |
Cause
「Not Applicable.」
Resolution
「Not Applicable.」
Additional Information
Affected Products
OptiPlex 3070 Tower, OptiPlex 3070 Micro, OptiPlex 3070 Small Form FactorArticle Properties
