OptiPlex 3070: Visuell veiledning til datamaskinene
Summary: Denne artikkelen er en visuell veiledning for eksterne porter og funksjoner på de ulike formfaktorene til Dell OptiPlex 3070-serien av stasjonære PC-er.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse av hver plassering, kan du gå til datamaskinhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Minitårn (MT) sett forfra
- Minitårn (MT) sett bakfra
- Kompakt (SFF) sett forfra
- Kompakt (SFF) sett bakfra
- Mikro formfaktor (MFF) sett forfra
- Mikro formfaktor (MFF) sett bakfra
- Tilleggsinformasjon:
Minitårn (MT) sett forfra
(Fig. 1 MT sett forfra)
| 1 | Av/på-knapp og LED-lampe | 2 | Optisk stasjon (tilleggsutstyr) |
| 3 | LED-aktivitetslampe for harddisk | 4 | Minnekortleser (tilleggsutstyr) |
| 5 | Universell lydkontakt/hodetelefonkontakt | 6 | USB 2.0-kontakt x2 |
| 7 | USB 3.1 Gen1 Type-A-kontakt x2 |
Minitårn (MT) sett bakfra

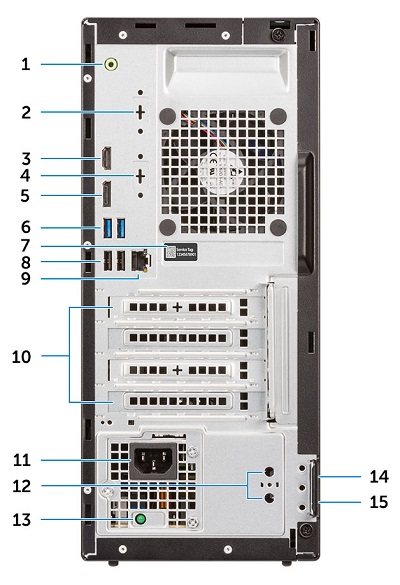

(Fig. 2 MT sett bakfra)
| 1 | Kontakt for lydutgang | 2 | Seriell kontakt (tilleggsutstyr) |
| 3 | HDMI | 4 | DP 1.2/HDMI 2.0/VGA/seriell/seriell-PS/2 (ekstrautstyr) |
| 5 | DisplayPort-kontakt | 6 | USB 3.3 1. generasjons Type-A-kontakt x 2 |
| 7 | Service-ID | 8 | USB 2.0 Type-A-kontakt x 2 (støtter SmartPower På) |
| 9 | NIC Ethernet-kontakt | 10 | Spor for ekspansjonskort x 4 |
| 11 | Strømkontakt | 12 | Kontakter for ekstern SMA-antenne (tilleggsutstyr) |
| 13 | Diagnostikk-LED for strømforsyning | 14 | Åpning for Kensington sikkerhetskabel |
| 15 | Hengelåsring |
Kompakt (SFF) sett forfra
(Fig. 3 SFF sett forfra)
| 1 | Optisk stasjon (tilleggsutstyr) | 2 | Av/på-knapp og LED-lampe |
| 3 | LED-aktivitetslampe for harddisk | 4 | Minnekortleser (tilleggsutstyr) |
| 5 | Universell lydkontakt/hodetelefonkontakt | 6 | USB 2.0-kontakt x2 |
| 7 | USB 3.1 Gen1 Type-A-kontakt x2 |
Kompakt (SFF) sett bakfra

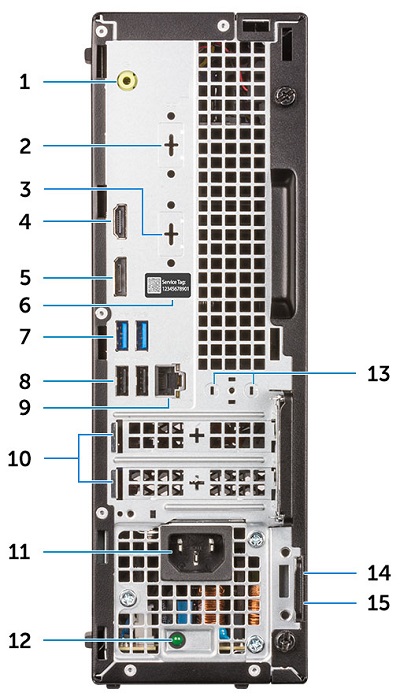

(Fig. 4 SFF sett bakfra)
| 1 | Kontakt for lydutgang | 2 | Seriell kontakt (tilleggsutstyr) |
| 3 | DP 1.2/HDMI 2.0/VGA/seriell/seriell PS/2 (ekstrautstyr) | 4 | HDMI-kontakt |
| 5 | DisplayPort-kontakt | 6 | Service-ID |
| 7 | USB 3.1 Gen1 Type-A-kontakt x2 | 8 | USB 2.0-kontakt x2 (støtter SmartPower On) |
| 9 | NIC Ethernet-kontakt | 10 | Spor for ekspansjonskort x2 |
| 11 | Strømkontakt | 12 | Diagnostikk-LED for strømforsyning |
| 13 | Kontakter for ekstern SMA-antenne (tilleggsutstyr) | 14 | Åpning for Kensington sikkerhetskabel |
| 15 | Hengelåsring |
Mikro formfaktor (MFF) sett forfra

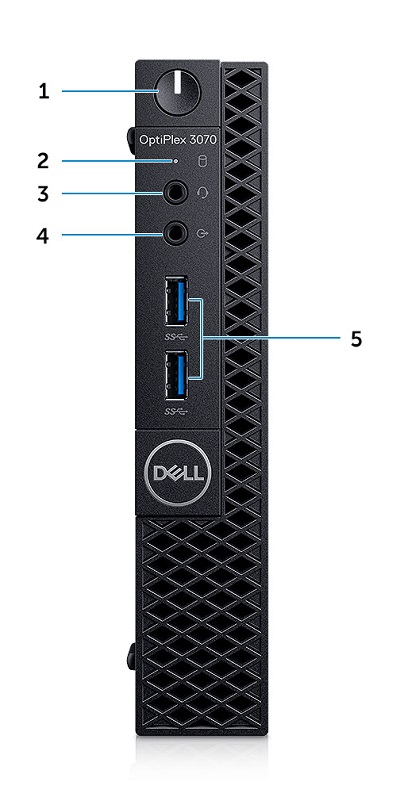

(Fig. 5 MFF sett forfra)
| 1 | Av/på-knapp og LED-lampe | 2 | LED-aktivitetslampe for harddisk |
| 3 | Universell lydkontakt/hodetelefonkontakt | 4 | Linje ut-kontakt |
| 5 | USB 3.1 Gen1 Type-A-kontakt x2 |
Mikro formfaktor (MFF) sett bakfra
(Fig. 6 MFF sett bakfra)
| 1 | Kontakter for ekstern SMA-antenne (tilleggsutstyr) | 2 | DP 1.2/HDMI 2.0/VGA/seriell/seriell PS/2 (ekstrautstyr) |
| 3 | USB 2.0-kontakt | 4 | Kabelholder |
| 5 | USB 3.1 Gen1 Type-A-kontakt x2 | 6 | Hengelåsring |
| 7 | NIC Ethernet-kontakt | 8 | USB 2.0-kontakt (støtter SmartPower On) |
| 9 | Service-ID | 10 | Åpning for Kensington sikkerhetskabel |
| 11 | DisplayPort-kontakt | 12 | HDMI-kontakt |
| 13 | Strømkontakt |
Cause
Ikke aktuelt.
Resolution
Ikke aktuelt.
Additional Information
Tilleggsinformasjon:
- Elektroniske håndbøker og dokumenter for OptiPlex 3070
- Demonteringsindeks for enheter som kan skiftes av kunden (CRU) på OptiPlex 3070
