OptiPlex 3070: Ilustrowany podręcznik użytkownika komputerów

Summary: Niniejszy artykuł stanowi ilustrowany przewodnik po portach zewnętrznych i funkcjach komputerów stacjonarnych Dell OptiPlex 3070 w różnych obudowach.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Uwaga: Aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji obsługi komputera pod adresem www.dell.com/support


Spis treści:

  1. Obudowa Mini Tower (MT) — widok z przodu
  2. Obudowa Mini Tower (MT) — widok z tyłu
  3. Obudowa Small Form Factor (SFF) — widok z przodu
  4. Obudowa Small Form Factor (SFF) — widok z tyłu
  5. Obudowa Micro Form Factor (MFF) — widok z przodu
  6. Obudowa Micro Form Factor (MFF) — widok z tyłu
  7. Informacje dodatkowe:



Obudowa Mini Tower (MT) — widok z przodu



SLN317909_en_US__23070_Front_View_MT_BK

(Rys. 1 Obudowa MT — widok z przodu)



1 Przycisk zasilania i dioda LED zasilania 2 Napęd optyczny (opcjonalny)
3 Wskaźnik LED aktywności dysku twardego 4 Czytnik kart pamięci (opcjonalnie)
5 Słuchawki / uniwersalne złącze gniazda audio 6 Złącze USB 2.0 × 2
7 Złącze USB 3.1 Gen1 Type-A x2


Powrót do góry



Obudowa Mini Tower (MT) — widok z tyłu



SLN317909_en_US__33070_Back_View_MT_BK

(Rys. 2 Obudowa MT — widok z tyłu)



1 Złącze audio wyjścia liniowego 2 Złącze szeregowe (opcjonalne)
3 HDMI 4 DP 1.2 / HDMI 2.0 / VGA / szeregowe / szeregowe PS / 2 (opcjonalnie)
5 Złącze DisplayPort 6 Złącze USB 3.3 Gen1 Type-A x 2
7 Kod Service Tag 8 Złącze USB 2.0 Type-A x 2 (obsługuje tryb Smart Power On)
9 Złącze karty sieciowej Ethernet 10 Gniazda kart rozszerzeń x 4
11 Złącze zasilania 12 Złącza anteny zewnętrznej SMA (opcjonalne)
13 Wskaźnik LED diagnostyki zasilania 14 Gniazdo linki zabezpieczającej Kensington
15 Pierścień kłódki


Powrót do góry



Obudowa Small Form Factor (SFF) — widok z przodu



SLN317909_en_US__43070_Front_View_SFF_BK

(Rys. 3 Obudowa SFF— widok z przodu)



1 Napęd optyczny (opcjonalny) 2 Przycisk zasilania i dioda LED zasilania
3 Wskaźnik LED aktywności dysku twardego 4 Czytnik kart pamięci (opcjonalnie)
5 Słuchawki / uniwersalne złącze gniazda audio 6 Złącze USB 2.0 × 2
7 Złącze USB 3.1 Gen1 Type-A x2


Powrót do góry



Obudowa Small Form Factor (SFF) — widok z tyłu



SLN317909_en_US__53070_Back_View_SFF_BK

(Rys. 4 Obudowa SFF — widok z tyłu)



1 Złącze audio wyjścia liniowego 2 Złącze szeregowe (opcjonalne)
3 DP 1.2 / HDMI 2.0 / VGA / szeregowe / szeregowe PS / 2 (opcjonalnie) 4 Złącze HDMI
5 Złącze DisplayPort 6 Kod Service Tag
7 Złącze USB 3.1 Gen1 Type-A x2 8 Złącze USB 2.0 × 2 (obsługuje Smart Power On)
9 Złącze karty sieciowej Ethernet 10 Gniazda kart rozszerzeń × 2
11 Złącze zasilania 12 Wskaźnik LED diagnostyki zasilania
13 Złącza anteny zewnętrznej SMA (opcjonalne) 14 Gniazdo linki zabezpieczającej Kensington
15 Pierścień kłódki


Powrót do góry

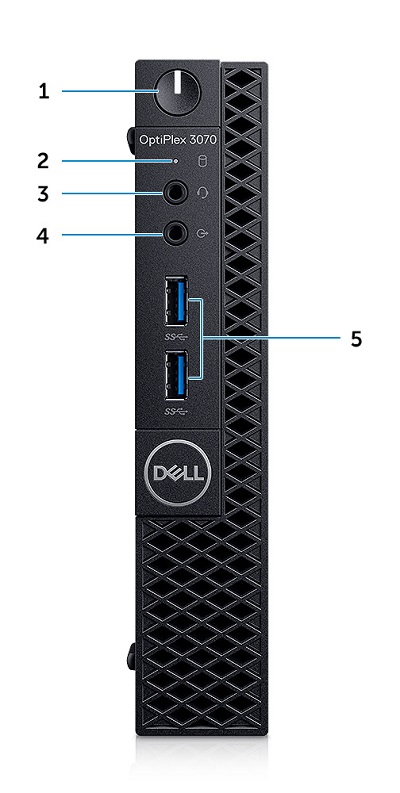

Obudowa Micro Form Factor (MFF) — widok z przodu



SLN317909_en_US__63070_Front_View_MFF_BK

(Rys. 5 Obudowa MFF— widok z przodu)



1 Przycisk zasilania i dioda LED zasilania 2 Wskaźnik LED aktywności dysku twardego
3 Słuchawki / uniwersalne złącze gniazda audio 4 Złącze wyjścia liniowego
5 Złącze USB 3.1 Gen1 Type-A x2


Powrót do góry



Obudowa Micro Form Factor (MFF) — widok z tyłu



SLN317909_en_US__73070_Back_View_MFF_BK

(Rys. 6 Obudowa MFF — widok z tyłu)



1 Złącza anteny zewnętrznej SMA (opcjonalne) 2 DP 1.2 / HDMI 2.0 / VGA / szeregowe / szeregowe PS / 2 (opcjonalnie)
3 Złącze USB 2.0 4 Uchwyt kabla
5 Złącze USB 3.1 Gen1 Type-A x2 6 Pierścień kłódki
7 Złącze karty sieciowej Ethernet 8 Złącze USB 2.0 (obsługuje SmartPower On)
9 Kod Service Tag 10 Gniazdo linki zabezpieczającej Kensington
11 Złącze DisplayPort 12 Złącze HDMI
13 Złącze zasilania


Powrót do góry

Cause

Nie dotyczy.

Resolution

Nie dotyczy.

Additional Information



Informacje dodatkowe:




Powrót do góry

Affected Products

OptiPlex 3070 Tower, OptiPlex 3070 Micro, OptiPlex 3070 Small Form Factor
