Latitude 7220 Rugged Extreme nettbrett: Visuell veiledning til datamaskinen
Summary: Denne artikkelen er en visuell veiledning til eksterne porter og funksjoner på Dell Latitude 7220 Rugged Extreme nettbrett.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Følgende artikkel inneholder en visuell veiledning for Latitude 7220 Rugged Extreme nettbrett og inneholder en liste over eksterne porter og funksjoner for PC-en.
Merk: For en mer detaljert beskrivelse av hvert sted, vennligst gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Sett ovenfra
- Sett bakfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon:
Sett forfra
(Figur 1 Sett forfra)
| 1 | LED-linse | 2 | Kamera |
| 3 | Indikatorlampe for kamerastatus | 4 | Sensor for omgivelseslys |
| 5 | Skjerm | 6 | Programmerbar knapp 3 |
| 7 | Programmerbar knapp 2 | 8 | Programmerbar knapp 1 |
| 9 | Øk volum-knappen | 10 | Reduser volum-knappen |
| 11 | Øk lysstyrke-knappen | 12 | Knapp for å redusere lysstyrken |
| 13 | Låseknapp for skjermrotasjon |
Sett ovenfra
(Figur 2 Sett ovenfra)
| 1 | Tilkoblingspunkter for tilbehør | 2 | Mikrofon |
| 3 | Svitsj for kameraets lukkerhastighet | 4 | Skjermpenn |
| 5 | Tilkoblingspunkter for tilbehør |
Sett bakfra
(Figur 3 Sett bakfra)
| 1 | Fingeravtrykksleser (tilleggsutstyr) | 2 | Smartkortleserspor |
| 3 | Kontakt for Pogo-pinne for OpExpansion-modul | 4 | Servicemerke og ekspresservicekode |
| 5 | LED-blink | 6 | Kamera bak |
| 7 | Lukkerbryter for baksidekamera | 8 | Innsugingsventil for nedkjøling av firergruppe |
| 9 | Batterilås på høyre side | 10 | Høyttaler |
| 11 | Høyre batteri | 12 | LED-indikator for høyre batteri |
| 13 | Batterilampe på venstre side | 14 | Batteri på venstre side |
| 15 | Høyttaler | 16 | Batterilås på venstre side |
| 17 | Kontaktløs smartkortleser (ekstrautstyr) |
Sett fra undersiden

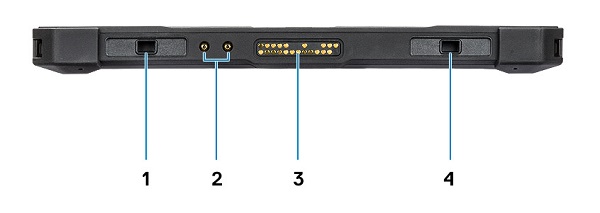

(figur 4 sett fra bunnen)
| 1 | Justeringsfunksjoner for festing av dokkingstasjon/tastatur | 2 | Overføringskobling for radioantenne |
| 3 | Kontakt for Pogo-pinne for dokkingstasjon | 4 | Festeklemmer for dokkingstasjon |
Sett fra venstre side

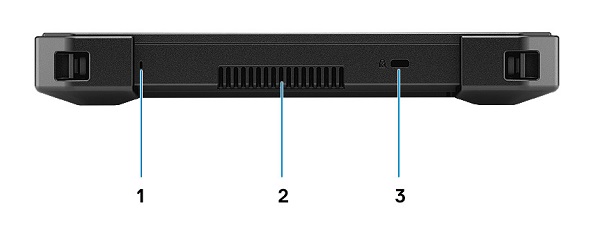

(figur 5 Sett fra venstre)
| 1 | Mikrofon | 2 | Kjøleventilutgang for firergruppe |
| 3 | Spor for Kensington-lås |
Sett fra høyre side
(figur 6 Sett fra høyre side)
| 1 | Strømkontakt | 2 | Liten RS-232-seriekontakt |
| 3 | USB 3.0 type-C-kontakt m/DisplayPort Alt Mode/PowerShare | 4 | USB 3.1 type-A-kontakt m/PowerDelivery |
| 5 | Spor for mikro-SD-kort | 6 | Universell lydkontakt |
| 7 | Statuslys for strømlampe/LED |
Visning for strømadapter
(Figur 7 45 W adapter)
| Type E4 45 W-serie | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 2,31 A (kontinuerlig) |
| Utgangseffekt | 45 W |
| Utgangsspenning | 19,5 V likestrøm |
(Figur 8 90 W adapter)
| Type E5 90 W-serie | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 4,62 A (kontinuerlig) |
| Utgangseffekt | 90 W |
| Utgangsspenning | 19,5 V likestrøm |
Tilleggsinformasjon:
- Veiledning for fjerning av Latitude 7220 Rugged Extreme-nettbrett for enheter som kan skiftes av kunden (CRU)
- Latitude Rugged nettbrett: En veiledning til ulike bæremetoder
- Elektronisk dokumentasjon for Dell Latitude 7220 Rugged Extreme-nettbrett
Cause
Ikke relevant
Resolution
Ikke relevant
