Latitude 7220 Rugged Extreme Tablet: Görsel bilgisayar rehberi
Summary: Bu makale, Dell Latitude 7220 Rugged Extreme Tablet in harici bağlantı noktaları ve özelliklerine ilişkin görsel bir rehberdir.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Aşağıdaki makale, Latitude 7220 Rugged Extreme Tabletiniz için görsel bir rehber sağlar ve bilgisayarınızın harici bağlantı noktalarını ve özelliklerini listeler.
Not: Her bir konumun daha ayrıntılı açıklaması için lütfen www.dell.com/support adresindeki sistem kılavuzlarına gidin.
İçindekiler:
- Önden Görünüm
- Üstten Görünüm
- Arkadan Görünüm
- Alttan Görünüm
- Soldan Görünüm
- Sağdan Görünüm
- AC Adaptörü Görünümü
- Ek Bilgi:
Önden Görünüm
(Şekil 1 Önden Görünüm)
| 1 | LED Lens | 2 | Kamera |
| 3 | Kamera Durumu LED'i | 4 | Ortam Işığı Sensörü |
| 5 | Ekran | 6 | Kullanıcı Programlanabilir Düğmesi 3 |
| 7 | Kullanıcı Programlanabilir Düğmesi 2 | 8 | Kullanıcı Programlanabilir Düğmesi 1 |
| 9 | Ses düzeyini artırma düğmesi | 10 | Ses düzeyini azaltma düğmesi |
| 11. | Parlaklığı Artır Düğmesi | 12 | Parlaklığı Azaltma Düğmesi |
| 13 | Ekran Döndürme Kilidi Düğmesi |
Üstten Görünüm
(Şekil 2 Üstten Görünüm)
| 1 | Aksesuar Bağlantı Noktaları | 2 | Mikrofon |
| 3 | Kamera Deklanşör Anahtarı | 4 | Ekran Kalemi |
| 5 | Aksesuar Bağlantı Noktaları |
Arkadan Görünüm
(Şekil 3 Arkadan Görünüm)
| 1 | Parmak İzi Okuyucu (İsteğe bağlı) | 2 | Akıllı kart okuyucu yuvası |
| 3 | OpExpansion Modülü Pogo Pimli Konnektör | 4 | Servis Etiketi ve Hızlı Servis Kodu Etiketi |
| 5 | LED Flash | 6 | Arka Kamera |
| 7 | Arka Kamera Deklanşör Anahtarı | 8 | Quad Cool Havalandırma Girişi |
| 9 | Sağ Pil Serbest Bırakma Mandalı | 10 | Hoparlör |
| 11. | Sağ Pil | 12 | Sağ Pil LED Göstergesi |
| 13 | Sol Pil LED Göstergesi | 14 | Sol Pil |
| 15 | Hoparlör | 16 | Sol Pil Serbest Bırakma Mandalı |
| 17 | Temassız Akıllı Kart Okuyucu (İsteğe Bağlı) |
Alttan Görünüm

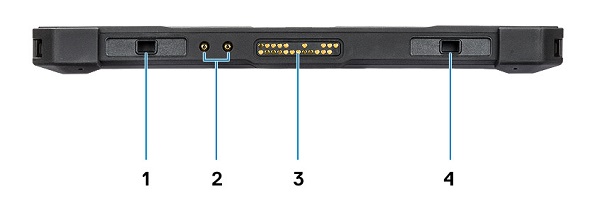

(Şekil 4 Alttan Görünüm)
| 1 | Yerleştirme/Klavyeyi Tutma Hizalama Özellikleri | 2 | Radyo Anteni Doğrudan Geçiş Konnektörü |
| 3 | Bağlantı istasyonu pogo pim konnektörü | 4 | Yerleştirme Sabitleme Klipsleri |
Soldan Görünüm
(Şekil 5 Soldan Görünüm)
| 1 | Mikrofon | 2 | Quad Cool Havalandırma Çıkışı |
| 3 | Kensington Kilit Yuvası |
Sağdan Görünüm
(Şekil 6 Sağdan Görünüm)
| 1 | Güç Konektörü | 2 | Mini Seri RS-232 Konnektörü |
| 3 | DisplayPort Alternatif Modu/PowerShare bulunan USB 3.0 Tip-C Konnektörü | 4 | PowerDelivery bulunan USB 3.1 Tip-A Konnektörü |
| 5 | Mikro SD Kart Yuvası | 6 | Evrensel Ses Jakı Konnektörü |
| 7 | Güç Düğmesi/LED Durumu Işığı |
AC Adaptörü Görünümü
(Şekil 7: 45 W Adaptör)
| Tip E4 45 W Serisi | Açıklama |
| Giriş Voltajı | 100 VAC - 240 VAC |
| Çıkış Akımı | 2,31 A (Sürekli) |
| Çıkış Gücü | 45 W |
| Çıkış Voltajı | 19,5 VDC |
(Şekil 8: 90 W Adaptör)
| Tip E5 90 W Serisi | Açıklama |
| Giriş Voltajı | 100 VAC - 240 VAC |
| Çıkış Akımı | 4,62 A (Doğru) |
| Çıkış Gücü | 90 W |
| Çıkış Voltajı | 19,5 VDC |
Ek Bilgi:
- Latitude 7220 Rugged Extreme Tablet için müşteri tarafından değiştirilebilir ünitelere (CRU'lar) yönelik parça çıkarma rehberi
- Latitude Rugged Tabletler: Çeşitli taşıma yöntemleri için bir rehber
- Dell Latitude 7220 Rugged Extreme Tablet Çevrimiçi Belgeleri
Cause
Yok
Resolution
Yok
