Latitude 7400: Guide de votre ordinateur en images
Summary: L’article suivant constitue un guide visuel de votre ordinateur portable Latitude 7400 et répertorie ses ports externes et ses fonctionnalités.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue du dessous
- Vue latérale gauche
- Affichage de gauche à droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Cause
Vue avant

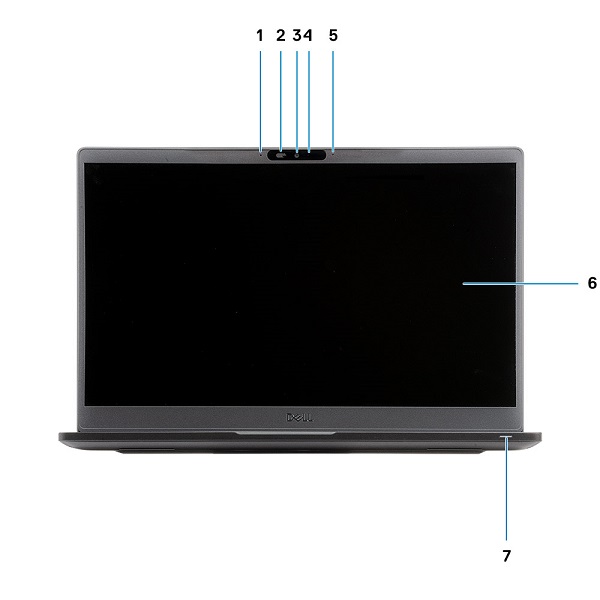

(Fig. 1 Vue avant)
| 1 | Matrice de microphone | 2 | Commutateur SafeView |
| 3 | Caméra | 4 | Voyant d’état de la Webcam |
| 5 | Microphone | 6 | Panneau d’affichage |
| 7 | Voyant d'état de la batterie |
Vue du dessus
(Fig. 2 Vue de dessus)
| 1 | Bouton d’alimentation avec lecteur d’empreintes digitales (en option) | 2 | Clavier |
| 3 | Pavé tactile |
Vue du dessous

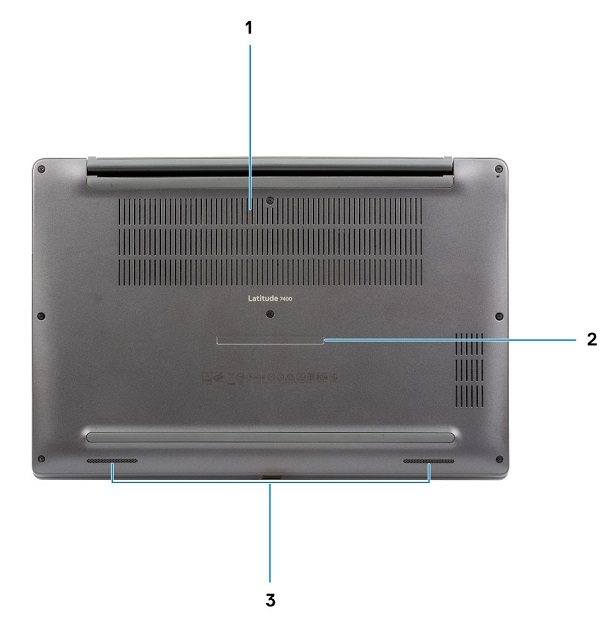

(Fig. 3 Vue de dessous)
| 1 | Évent thermique | 2 | Étiquette de numéro de série |
| 3 | Haut-parleurs |
Vue latérale gauche

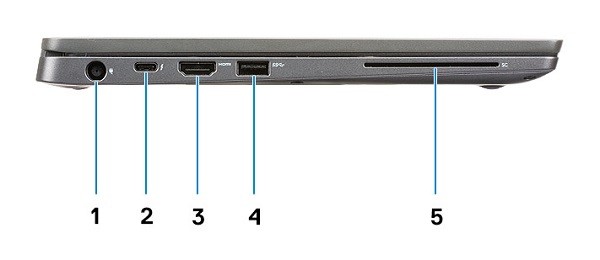

(Fig. 4 Vue du côté gauche)
| 1 | Connecteur de l’adaptateur secteur | 2 | Connecteur USB 3.1 Type-C de 2e génération (Thunderbolt) |
| 3 | Connecteur HDMI 1.4a | 4 | Connecteur USB 3.1 Type-A de 1re génération |
| 5 | Logement de carte à puce |
Affichage de gauche à droite

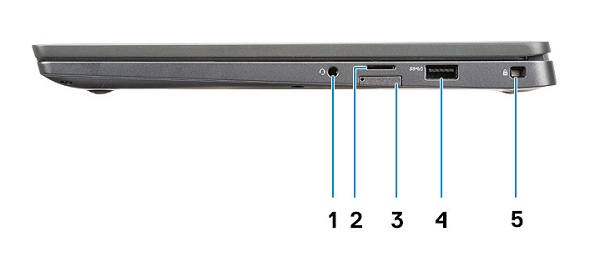

(Fig. 5 Vue du côté droit)
| 1 | Connecteur audio universel | 2 | Lecteur de carte mémoire microSD 4.0 |
| 3 | Logement de carte SIM | 4 | Connecteur USB 3.1 Type-A de 1re génération (compatible PowerShare) |
| 5 | Emplacement de verrou Noble Wedge |
Vue de l'adaptateur CA
(Fig. 7 Adaptateur CA 65 W)
| Type 65 W série E5 | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 3,34 A (continu) |
| Alimentation de sortie | 65 W |
| Tension de sortie | 19,5 VCC |
Resolution
Informations supplémentaires :
- Latitude 7400: Guide de démontage et retrait des composants remplaçables par l’utilisateur (CRU)
- Dell™ Latitude 7400 - Guide de maintenance
