Latitude 7400: Visuele handleiding voor uw computer

Summary: Het volgende artikel biedt een visuele handleiding voor uw Latitude 7400 laptop en een overzicht van de externe poorten en functies van uw laptop.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Opmerking: Een meer gedetailleerde beschrijving van elke locatie kunt u vinden in de systeemhandleidingen op www.dell.com/support


Inhoudsopgave:

  1. Vooraanzicht
  2. Bovenaanzicht
  3. Onderaanzicht
  4. Linkerzijaanzicht
  5. Rechterzijaanzicht
  6. Aanzicht voedingsadapter
  7. Aanvullende info:

Cause

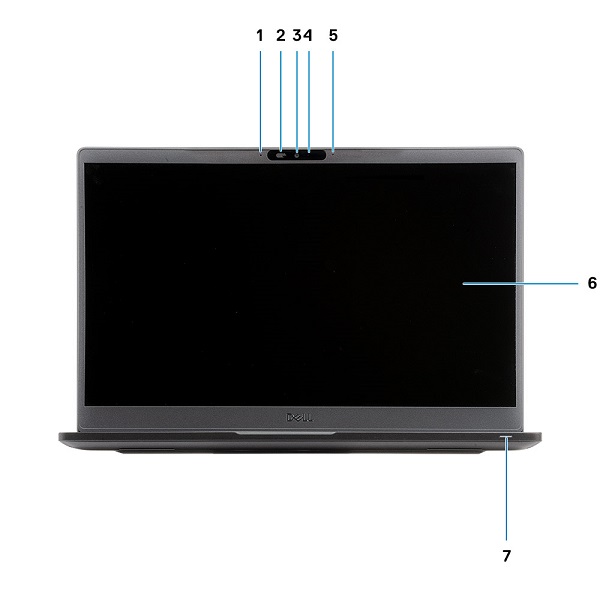

Vooraanzicht





SLN317020_en_US__27400_Front_View_BK

(Afb.1 Vooraanzicht)



1 Microfoon-array 2 SafeView-schakelaar
3 Camera 4 LED-lampje camerastatus
5 Microfoon 6 Beeldscherm
7 LED-lampje batterijstatus


Terug naar boven

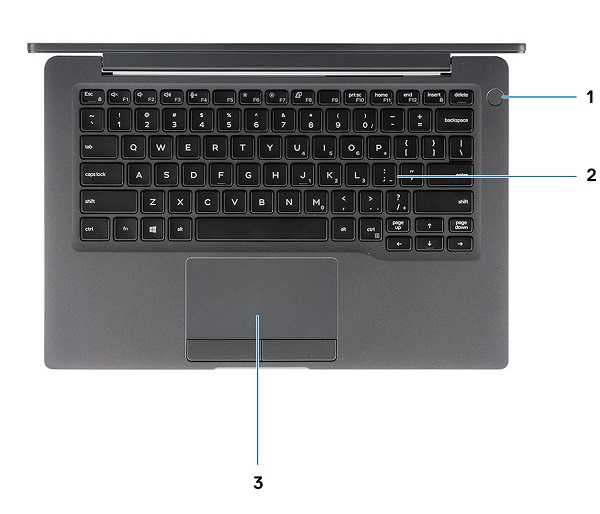

Bovenaanzicht



SLN317020_en_US__37400_Top_View_BK

(Afb. 2 bovenaanzicht)



1 Aan/uit-knop met vingerafdruklezer (optioneel) 2 Toetsenbord
3 Touchpad


Terug naar boven

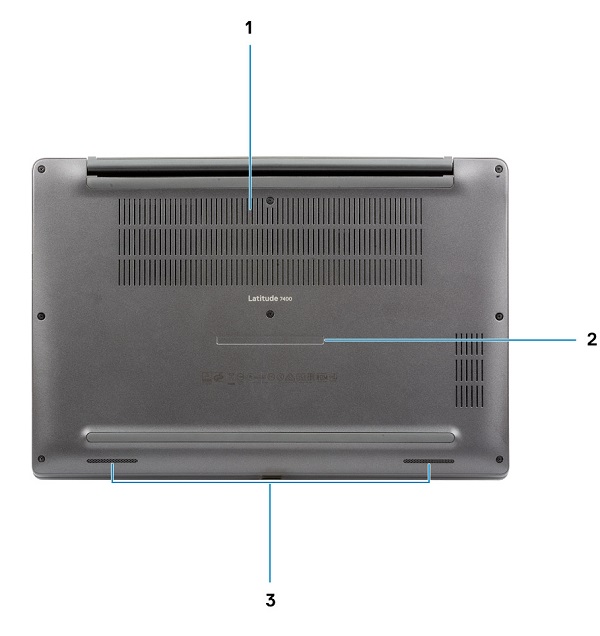

Onderaanzicht



SLN317020_en_US__47400_Bottom_View_BK

(Afb. 3 Onderaanzicht)



1 Thermische ventilatie 2 Servicetag-label
3 Luidsprekers


Terug naar boven

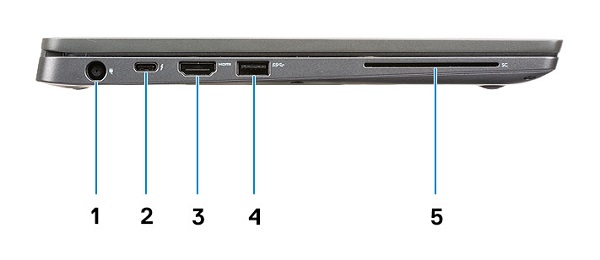

Linkerzijaanzicht



SLN317020_en_US__57400_Left_View_BK

(Afb. 4 Linkerzijaanzicht)



1 Connector van de voedingsadapter 2 USB type-C 3.1 Gen 2-connector (Thunderbolt)
3 HDMI 1.4-connector 4 USB type-A 3.1 Gen 1-connector
5 Smartcard-slot


Terug naar boven

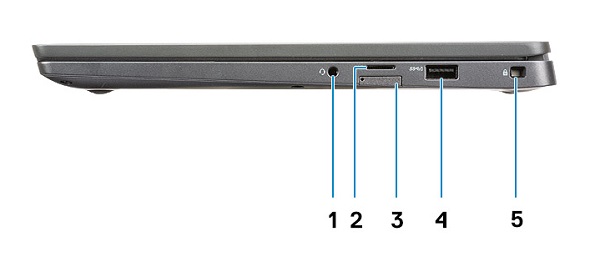

Rechterzijaanzicht



SLN317020_en_US__67400_Right_View_BK

(Afb. 5 Rechterzijaanzicht)



1 Universele audio-connector 2 microSD 4.0 geheugenkaartlezer
3 SIM-kaartslot 4 USB type-A 3.1 Gen 1-connector (geschikt voor PowerShare)
5 Noble Wedge-beveiligingsslot


Terug naar boven



Aanzicht voedingsadapter



SLN317020_en_US__7E5_65W_Rugged_BK_

(Afb. 7 Voedingsadapter 65W)



Type 65 W E5-serie Beschrijving
Ingangsspanning 100 VAC tot 240 VAC
Uitgangsstroom 3,34 A (continu)
Uitgangsvermogen 65 W
Uitgangsspanning 19,5 V DC



Terug naar boven

Resolution



Aanvullende info:




Terug naar boven
