PowerEdge: Cuáles son los diferentes niveles RAID y sus especificaciones

Summary: Explore varios niveles de RAID, RAID 0, 1, 5, 6 y 10, que se implementan en los servidores Dell PowerEdge. Obtenga información sobre sus configuraciones, beneficios y cómo afectan la redundancia de datos y el rendimiento. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

RAID es una tecnología de virtualización del almacenamiento de datos que combina varios componentes de disco duro en una sola unidad lógica para fines de redundancia de datos, mejora del rendimiento o ambas.

Los datos se distribuyen entre las unidades en una de varias maneras, denominadas niveles RAID, según el nivel requerido de redundancia y rendimiento. Los distintos esquemas, o diseños de distribución de datos, se denominan RAID seguido de un número, por ejemplo, RAID 0 o RAID 1. Cada esquema, o nivel de RAID, proporciona un equilibrio diferente entre los objetivos clave:
Los niveles de confiabilidad, disponibilidad, rendimiento y capacidad

de RAID superiores a RAID 0 proporcionan protección contra errores de lectura de sectores irrecuperables y contra fallas de unidades de disco duro completas.

Advertencia: La tecnología RAID no es una solución de respaldo. No reemplaza una buena solución de respaldo de datos para la seguridad y la retención de datos.

Tabla de contenido:



  1. Niveles de RAID
  2. Terminología de RAID
  3. Videos



1. Niveles de RAID

Nivel

Bandas

Replicación

Paridad

Falla
de discoTolerancia

Mínimo
Discos

Detalles

RAID 0

X





0

2



RAID 1



X



1

2



RAID 5

X



X

1

3



RAID 6

X



X

2

4

RAID 5 + otro bloque de paridad

RAID 10

X

X



1 por conjunto de espejos

4

RAID 0 + RAID 1

RAID 50

X



X



6

RAID 0 + RAID 5

RAID 60

X



X



8

RAID 0 + RAID 6

2. Terminología de RAID

RAID 0

Le permite escribir datos en varios discos duros, en lugar de un disco duro RAID 0, particiona cada espacio de almacenamiento de disco duro en franjas de 64 KB. Estas franjas se entrelazan de manera secuencial y repetida. La parte de la franja en un solo disco duro se denomina elemento de banda.
Por ejemplo, en un sistema de cuatro discos que utiliza solo RAID 0, el segmento 1 se escribe en el disco 1, el segmento 2 se escribe en el disco 2, y así sucesivamente. RAID 0 mejora el rendimiento porque se accede a varios discos duros simultáneamente, pero no proporciona redundancia de datos (Figura 1 (solo en inglés)).

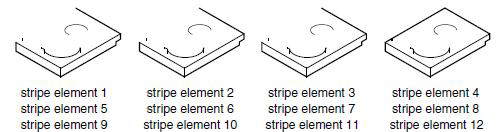

los elementos de un RAID0, explicación de la segmentación de datos

Figura 1: RAID 0

  • Tolerancia a fallas: ninguna
  • Ventaja: rendimiento mejorado, almacenamiento adicional
  • Desventaja: no se debe utilizar para datos cruciales. Se produce una pérdida de datos con cualquier falla de la unidad.

RAID 1

Con RAID 1, los datos escritos en un disco se escriben simultáneamente en otro disco. Si un disco falla, el contenido del otro disco se puede utilizar para ejecutar el sistema y reconstruir el disco duro fallido.
La principal ventaja de RAID 1 es que proporciona un 100 % de redundancia de datos. Debido a que el contenido del disco se escribe en un segundo disco, el sistema puede soportar la falla de un disco. Ambos discos contienen siempre los mismos datos. Cualquiera de los dos discos duros puede actuar como el disco duro operativo (Figura 2 (solo en inglés)).

Nota: Los discos duros duplicados mejoran el rendimiento de lectura mediante el balanceo de carga de lectura.

Explicación del par en espejo, elemento de sección

Figura 2: RAID 1

  • Tolerancia a fallas: errores de disco, falla de un solo disco
  • Ventaja: alto rendimiento de lectura, recuperación rápida después de una falla en la unidad, redundancia de datos
  • Desventaja: alta sobrecarga de disco, capacidad limitada

RAID 5 y 6

Los datos de paridad son datos redundantes que se generan para proporcionar tolerancia a fallas dentro de ciertos niveles de RAID. Cuando se produce una falla en la unidad, la controladora utiliza los datos de paridad para volver a generar los datos de usuario.
Los datos de paridad están presentes para RAID 5, 6, 50 y 60. Los datos de paridad se distribuyen entre todos los discos duros del sistema. Si falla un solo disco duro, se puede reconstruir a partir de la paridad y los datos de los discos duros restantes.

  • El nivel RAID 5 combina la paridad distribuida con el fraccionado de discos, como se muestra a continuación (Figura 3 (solo en inglés)). La paridad proporciona redundancia ante fallas de un disco duro sin duplicar el contenido de discos duros completos.
  • RAID 6 combina la paridad distribuida doble con el fraccionado de discos (Figura 4 (solo en inglés)). Este nivel de paridad permite dos fallas de disco sin duplicar el contenido de discos duros completos.


RAID 5
Explicación de elementos de sección de RAID 5

Figura 3: RAID 5

  • Tolerancia a fallas: errores de disco, fallas de disco único
  • Ventaja: uso eficiente de la capacidad de la unidad, alto rendimiento de lectura, rendimiento de escritura medio a alto
  • Desventaja: impacto medio de falla de disco, reconstrucción más larga debido al nuevo cálculo de paridad


RAID 6
Explicación de elementos de sección de RAID 6

Figura 4: RAID 6

  • Tolerancia a fallas: errores de disco, fallas de disco doble
  • Ventaja: redundancia de datos, alto rendimiento de lectura
  • Desventaja: disminución del rendimiento de escritura debido a los cálculos de paridad doble, costo adicional debido a dos discos equivalentes dedicados a la paridad

RAID 10

RAID 10 necesita dos o más conjuntos duplicados que trabajen juntos. Se combinan varios conjuntos RAID 1 para formar un solo arreglo. Los datos se seccionan en todas las unidades espejeadas.
Dado que cada unidad está espejeada en RAID 10, no se producen demoras debido a que no se realiza ningún cálculo de paridad.
Esta estrategia de RAID puede tolerar la pérdida de varias unidades, siempre y cuando no fallen dos unidades del mismo par espejeado. Los volúmenes RAID 10 proporcionan un alto rendimiento de datos y redundancia completa de datos (Figura 5 (solo en inglés)).
Explicación de elementos de sección RAID 10.

Figura 5: RAID 10

  • Tolerancia a fallas: errores de disco, una falla de disco por conjunto espejeado
  • Ventaja: alto rendimiento de lectura, admite el grupo RAID más grande de 192 unidades
  • Desventaja: el más caro






3. Videos

un. Introducción a los conceptos de RAID



b. Comprensión de los niveles de RAID



c. Comprensión de la paridad



d. Comprender el tamaño de la tira, el ancho de la franja y el tamaño de la franja
