Dell PowerEdge: Cómo crear un disco virtual mediante iDRAC 9

Summary: Cómo crear un disco virtual mediante la interfaz de administración web de iDRAC 9 en una controladora RAID de Dell (PERC 9 y 10)

Article Content


Symptoms

En este artículo, se explica cómo crear un disco virtual mediante la interfaz de administración web de iDRAC 9 con PERC 9 y PERC 10. Como alternativa, el disco virtual también se puede crear desde el menú System Settings.

Conexión a la interfaz web de iDRAC

Para comenzar, conéctese a la interfaz web del iDRAC por medio de la dirección IP definida con las credenciales de administrador.
Si iDRAC no se encuentra configurado todavía, en este artículo se explica cómo continuar.

Creación de discos virtuales

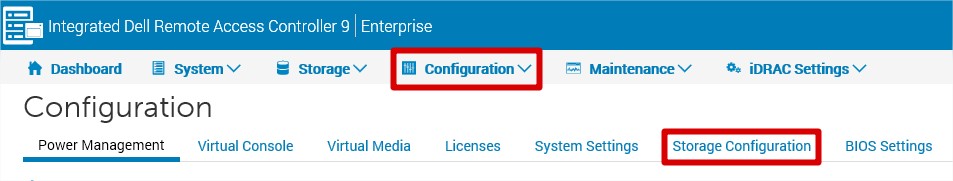

1) En la interfaz web del iDRAC, vaya a Configuration (Configuración) > Storage Configuration (Configuración de almacenamiento).

SLN307276_en_US__2idrac 1


2) Seleccione la controladora para la cual desea crear el disco virtual en el menú desplegable Controller

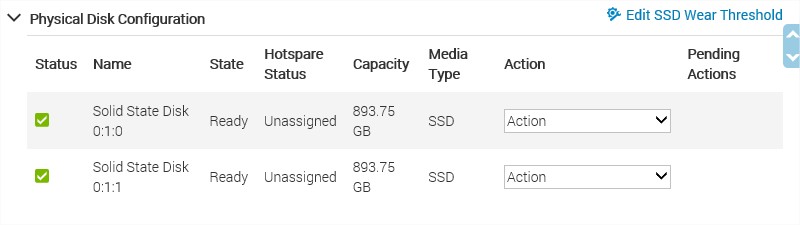

3) Compruebe que los discos disponibles aparezcan en la sección Physical Disk Configuration.

SLN307276_en_US__3idrac 3


4) Abra el menú de Configuración del disco virtual y, a continuación, haga clic en el botón Create Virtual Disk (Crear disco virtual)

SLN307276_en_US__4idrac 4

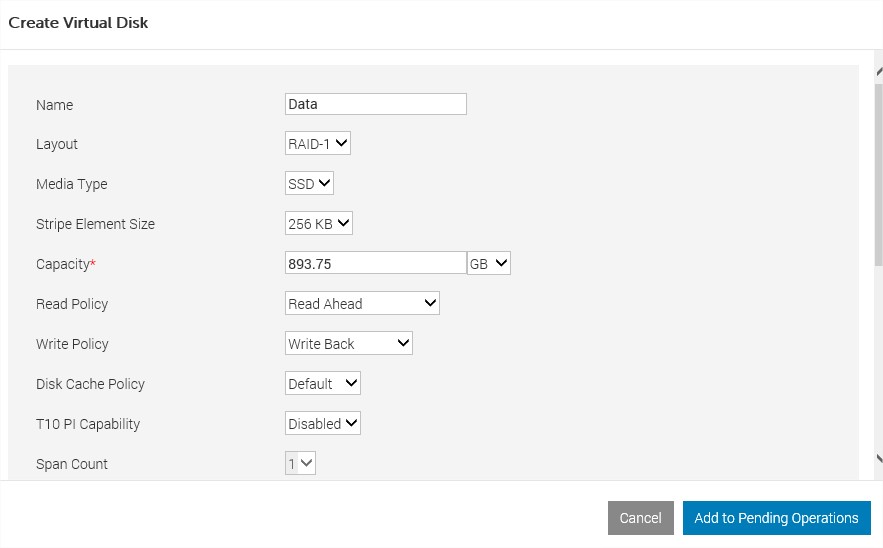

5) El asistente de creación de disco aparecerá para configurar las propiedades del disco virtual.
En el campo Capacity, ingrese el tamaño del disco virtual. Se muestra la capacidad máxima y se actualiza a medida de que se seleccionan los discos. Haga clic en Add to Pending Operations cuando esté listo.



En el nombre del disco, puede utilizar caracteres alfanuméricos, espacios, guiones y guiones bajos. Cualquier otro carácter especial que ingrese será eliminado en el momento de crear el disco virtual.



SLN307276_en_US__6idrac 5



6) El mensaje "RAC0685: A pending operation has been created for this Create Virtual Disk operation" aparecerá para confirmar la creación de la tarea. (SEO)

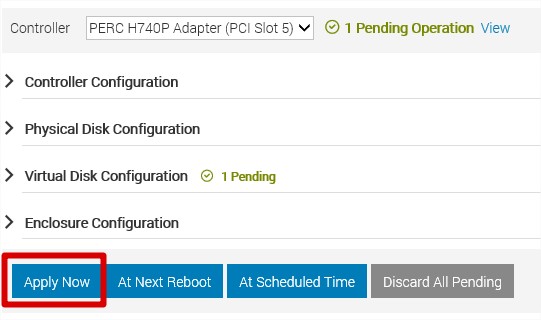

7) Para ejecutar la tarea de creación, vaya a la parte inferior de la página y seleccione Apply Now. De ser necesario, se puede programar la tarea.

SLN307276_en_US__7idrac 7



8) Se inicia la tarea de configuración de RAID. Es posible monitorear el estado en el menú Maintenance > Job Queue.

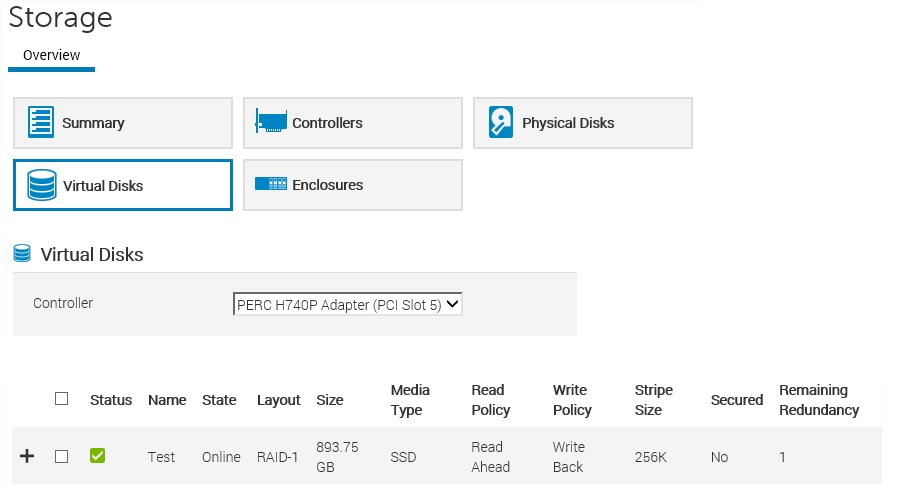

9) Una vez finalizada la tarea, el disco virtual aparece en el menú Storage > Virtual Disks.

SLN307276_en_US__8idrac 9


El disco virtual ya está listo para su uso y su sistema operativo deberá formatearlo.


En el caso de sistemas heredados anteriores con iDRAC 6, iDRAC 7 y iDRAC 8, esta opción no está disponible. Cree un disco virtual en el BIOS de RAID o utilice Dell Open Manage Server Administrator.
Puede encontrar más información en el artículo Prácticas recomendadas de configuración de RAID en servidores Dell PowerEdge con OpenManage Server Administrator.
Si el sistema está en el BIOS o en la fase previa a la prueba POST, el sistema debe volver a estar en el estado de la pantalla del BIOS para que Lifecycle Controller pueda completar la tarea.
