Dell PowerEdge : Comment créer un disque virtuel à l’aide d’iDRAC9

Summary: Comment créer un disque virtuel à l’aide de l’interface de gestion Web iDRAC9 sur un contrôleur RAID Dell (PERC 9 et 10)

Article Content


Symptoms

Cet article explique comment créer un disque virtuel à l’aide de l’interface de gestion Web iDRAC9 avec des contrôleurs PERC 9 et PERC 10. Vous pouvez également créer le disque virtuel à partir du menu System Settings.

Connexion à l’interface Web iDRAC

Pour démarrer, connectez-vous à l’interface Web de l’iDRAC à l’aide de l’adresse IP définie avec les informations d’identification de l’administrateur.
Si l’iDRAC n’est pas encore configuré, cet article explique comment procéder.

Création du disque virtuel

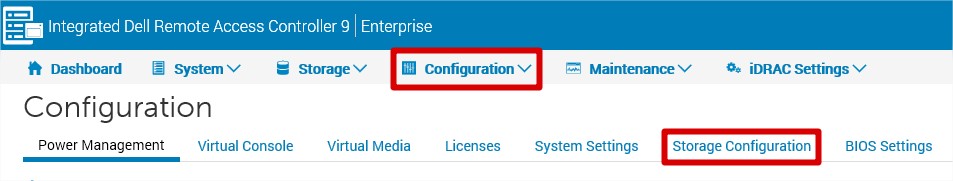

1) Dans l’interface Web iDRAC, accédez à Configuration > Configuration de stockage.

SLN307276_en_US__2idrac 1


2) Sélectionnez le contrôleur pour lequel vous souhaitez créer le disque virtuel à partir du menu déroulant Controller

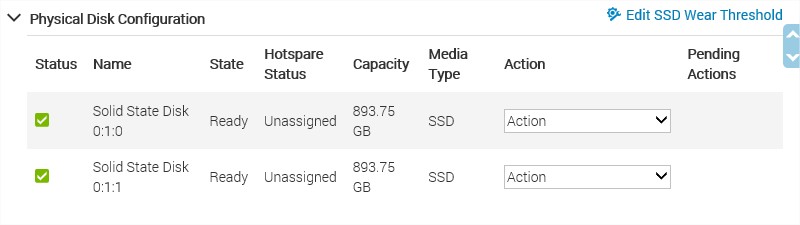

3) Vérifiez que les disques disponibles sont répertoriés dans la section Physical Disk Configuration.

SLN307276_en_US__3idrac 3

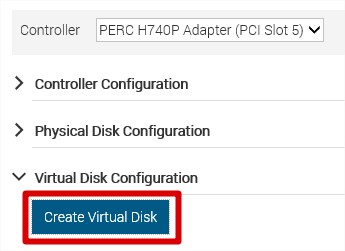

4) Ouvrez le menu Configuration du disque virtuel et cliquez sur le bouton Créer un disque virtuel

SLN307276_en_US__4idrac 4

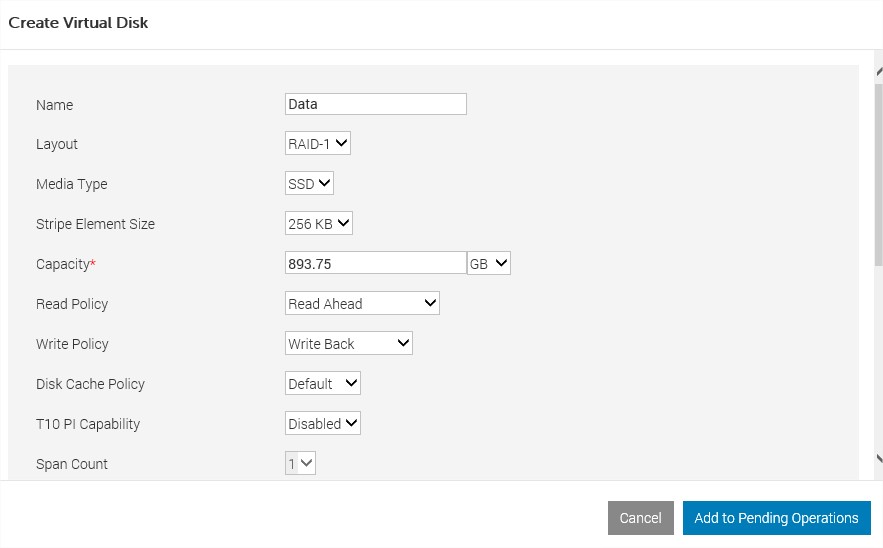

5) L’Assistant de création s’affiche pour configurer les propriétés du disque virtuel.
Dans le champ Capacity, saisissez la taille du disque virtuel. La taille maximum est affichée puis mise à jour au fur et à mesure que les disques sont sélectionnés. Cliquez sur Add to Pending Operations lorsque vous avez terminé.



Vous pouvez utiliser des caractères alphanumériques, des espaces, des tirets et des traits de soulignement dans le nom du disque. Tout autre caractère spécial que vous saisirez sera supprimé lors de la création du disque virtuel.



SLN307276_en_US__6idrac 5



6) Le message « RAC0685: A pending operation has been created for this Create Virtual Disk operation » s’affiche pour confirmer la création de la tâche. (SEO)

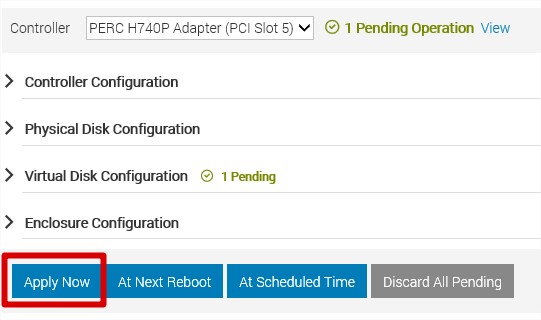

7) Pour exécuter cette tâche de création, naviguez en bas de la page et sélectionnez Apply Now. Si nécessaire, la tâche peut être planifiée.

SLN307276_en_US__7idrac 7



8) La tâche de configuration RAID démarre. Il est possible de surveiller l’état dans le menu Maintenance Job Queue.

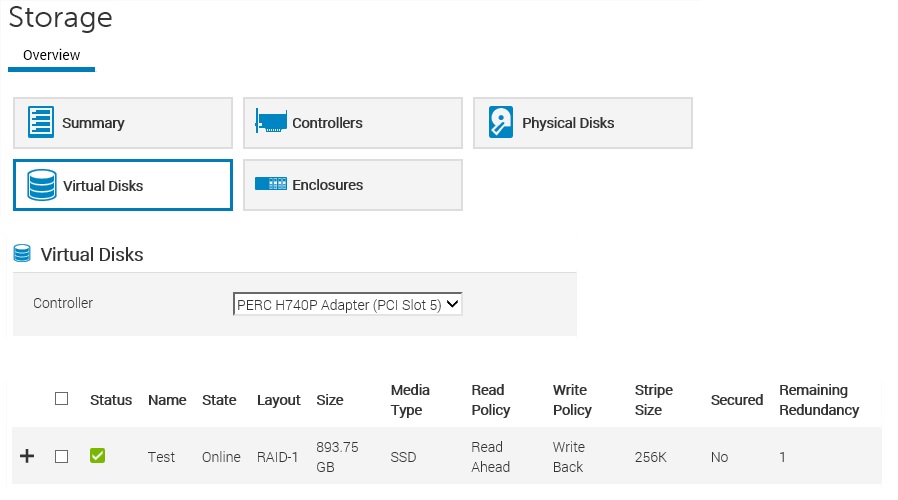

9) Une fois la tâche terminée, le disque virtuel est répertorié dans le menu Storage Virtual Disks.

SLN307276_en_US__8idrac 9


Le disque virtuel est maintenant prêt à être utilisé et devra être formaté par votre système d’exploitation.


Cette option n’est pas disponible pour les anciens systèmes équipés d’iDRAC6, iDRAC7 et iDRAC8. Créez un disque virtuel dans le BIOS RAID ou à l’aide de Dell Open Manage Server Administrator.
Pour plus d’informations, consultez les Bonnes pratiques de configuration RAID sur le serveur Dell PowerEdge à l’aide d’OpenManage Server Administrator.
Si votre système est dans le BIOS ou avant l’autotest de démarrage, le système doit être rétabli en transmettant l’écran du BIOS afin que le LifeCycle Controller puisse effectuer la tâche.
