Dell Precision™ 5550 – Visuelle Anleitung
Summary: Der folgende Artikel enthält eine visuelle Anleitung zu Ihrer Precision Mobile Workstation 5550 und listet die externen Anschlüsse und Funktionen des Laptops auf.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
HINWEIS: Eine detailliertere Beschreibung der einzelnen Positionen finden Sie in den Produkthandbüchern unter: www.dell.com/support
Inhaltsverzeichnis:
- Vorderseite
- Ansicht von oben
- Unterseite
- Ansicht von links
- Ansicht von rechts
- AC-Adapteransicht
- Ergänzende Informationen:
Vorderseite

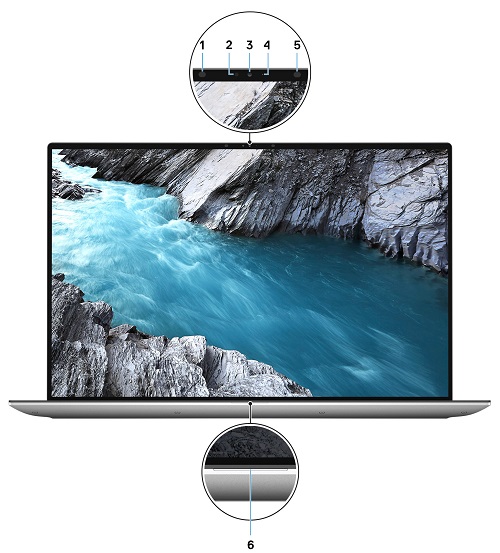

Abbildung 1: Vorderseite
| 1 | Infrarotsender | 2 | Umgebungslichtsensor |
| 3 | Infrarotkamera (RGB) | 4 | Kamerastatus-LED |
| 5 | Infrarotsender | 6 | Kamerastatus-LED |
Ansicht von oben

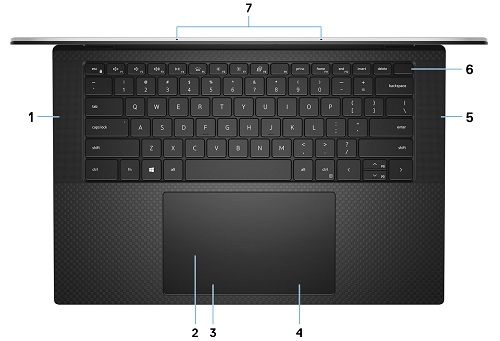

Abbildung 2: Ansicht von oben
| 1 | Linker Lautsprecher | 2 | Touchpad |
| 3 | Linksklick-Bereich | 4 | Rechtsklick-Bereich |
| 5 | Rechter Lautsprecher | 6 | Netzschalter mit Fingerabdruckleser |
| 7 | Mikrofone (2) |
Unterseite

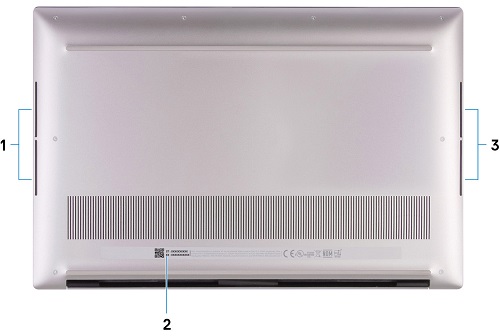

Abbildung 3: Unterseite
| 1 | Linker Tieftöner | 2 | Service-Tag-Etikett |
| 3 | Rechter Tieftöner |
Ansicht von links
Abbildung 4: Ansicht von links
| 1 | Keilförmiger Sicherheitssteckplatz |
| 2 | 2 x USB 3.2 Gen 2-Typ-C-Anschluss mit Thunderbolt 3 (Power Delivery) |
Rechte Seitenansicht
Abbildung 5: Ansicht von rechts
| 1 | USB 3.2 Gen 2 Typ-C-Displayanschluss |
| 2 | SD-Kartensteckplatz |
| 3 | Universeller Audioanschluss |
AC-Adapteransicht
Abbildung 6: Netzteil 90 W Typ-C
| Beschreibung | Werte | |
| Geben Sie | 90 W Typ-C-Anschluss | Typ-C-Anschluss mit 130 W |
| Eingangsspannung | 100 bis 240 V Wechselstrom | 100 bis 240 V Wechselstrom |
| Ausgangsstrom | 20 V/4,5 A (kontinuierlich), 15 V/3 A (kontinuierlich), 9,0 V/3 A (kontinuierlich), 5,0 V/3 A (kontinuierlich) |
20 V/6,5 A (kontinuierlich), 5,0 V/3 A (kontinuierlich) |
| Ausgangsleistung | 90 W | 130 W |
| Ausgangsspannung | 20 VDC | 15 VDC | 9 VDC | 5 VDC | 20 VDC | 5 VDC |
