Visuell veiledning for Dell Precision 5550

Summary: Følgende artikkel inneholder en visuell veiledning for Precision Mobile Workstation 5550 og inneholder eksterne porter og funksjoner for den bærbare PC-en.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

MERK: For en mer detaljert beskrivelse av hvert sted, gå til produkthåndbøkene på: www.dell.com/support

Innholdsfortegnelse:

  1. Sett forfra
  2. Sett ovenfra
  3. Sett fra undersiden
  4. Sett fra venstre side
  5. Sett fra høyre side
  6. Visning for strømadapter
  7. Tilleggsinformasjon:



Sett forfra





Sett forfra

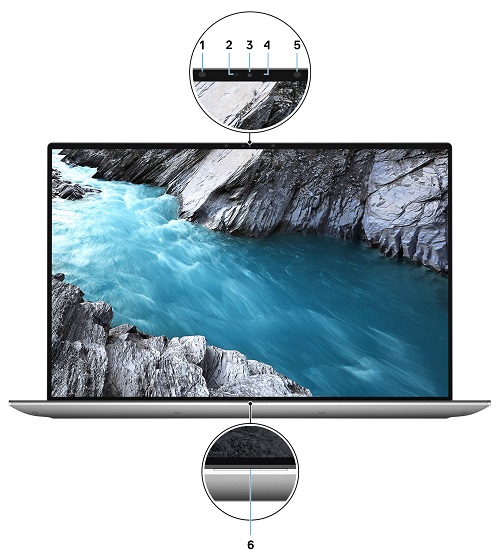

Figur 1: Sett forfra



1 Infrarød sender 2 Sensor for omgivelseslys
3 Infrarødt kamera (RGB) 4 Indikatorlampe for kamerastatus
5 Infrarød sender 6 Indikatorlampe for kamerastatus


Tilbake til toppen



Sett ovenfra



Sett ovenfra

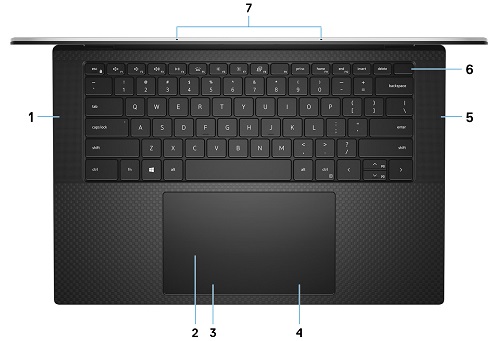

Figur 2: Sett ovenfra



1 Venstre høyttaler 2 Styreplate
3 Venstreklikk 4 Høyreklikk område
5 Høyre høyttaler 6 Strømknapp med fingeravtrykksleser
7 Mikrofoner (2)


Tilbake til toppen



Sett fra undersiden



Bottom_View

Figur 3: Sett fra undersiden



1 Venstre basshøyttaler 2 Etikett for service-ID
3 Høyre basshøyttaler


Tilbake til toppen



Sett fra venstre side



Sett fra venstre side

Figur 4: Sett fra venstre side



1 Kileformer sikkerhetsspor
2 2 USB 3.2 2. generasjons Type-C-port med Thunderbolt 3 (strømforsyning)


Tilbake til toppen



Sett fra høyre side



Sett fra høyre side

Figur 5: Sett fra høyre side



1 2. generasjons USB 3.2 Type-C DisplayPort
2 SD-kortspor
3 Universell lydport


Tilbake til toppen



Visning for strømadapter



Strømadapter for 90 W Type-C

Figur 6: Strømadapter for 90 W Type-C

Beskrivelse Verdier
Skriv inn 90 W Type-C-kontakt 130 W Type-C-kontakt
Inngangsspenning 100–240 V vekselstrøm 100–240 V vekselstrøm
Utgangsstrøm 20 V/4,5 A (kontinuerlig)
15 V/3 A (kontinuerlig)
9,0 V/3 A (kontinuerlig)
5,0 V/3 A (kontinuerlig)		 20 V/6,5 A (kontinuerlig)
5,0 V/3 A (kontinuerlig)
Utgangseffekt 90 W 130 W
Utgangsspenning 20 VDC | 15 VDC | 9 VDC | 5 VDC 20 VDC | 5 VDC


Tilbake til toppen

Tilleggsinformasjon:
