Precision 7550: guida visiva al computer
Summary: In questo articolo viene fornita una guida visiva alle porte e alle funzioni delle workstation portatili Precision 7550.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Il seguente articolo fornisce una guida visiva alla Precision Mobile Workstation 7550 ed elenca le porte esterne e le funzioni del notebook.
NOTA: Per una descrizione più dettagliata, consultare la guida del prodotto all'www.dell.com/support
Sommario:
- Vista anteriore
- Vista superiore
- Vista dal basso
- Vista posteriore
- Vista laterale sinistra
- Vista laterale destra
- Vista dell'adattatore CA
- Ulteriori informazioni:
Vista anteriore
Vista del display con fotocamera RGB

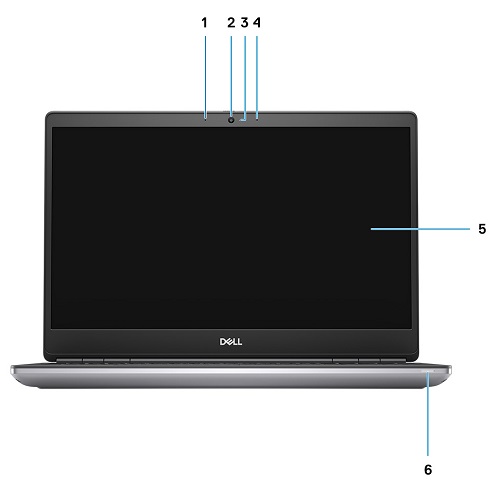

Figura 1. Vista anteriore: Display con fotocamera RGB
| 1 | Microfono | 2 | Fotocamera |
| 3 | LED della fotocamera | 4 | Microfono |
| 5 | Display | 6 | LED di stato della batteria |
Vista del display con fotocamera IR

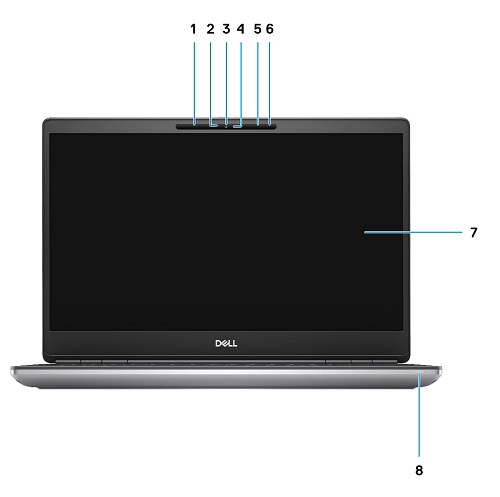

Figura 2. Vista anteriore: Display con fotocamera IR
| 1 | Microfono | 2 | Sensore per fotocamera a infrarossi |
| 3 | Fotocamera | 4 | LED della fotocamera |
| 5 | Microfono | 6 | Sensore di prossimità |
| 7 | Display | 8 | LED di stato della batteria |
Vista superiore

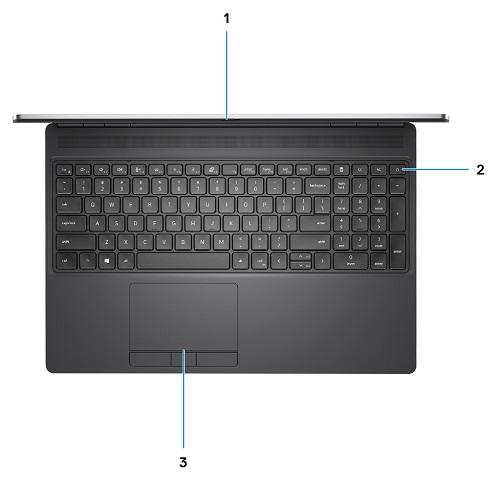

Figura 3. Vista superiore
| 1 | Otturatore della fotocamera | 2 | Tasto di accensione (con lettore di impronte digitali opzionale) |
| 3 | Touchpad |
Vista dal basso

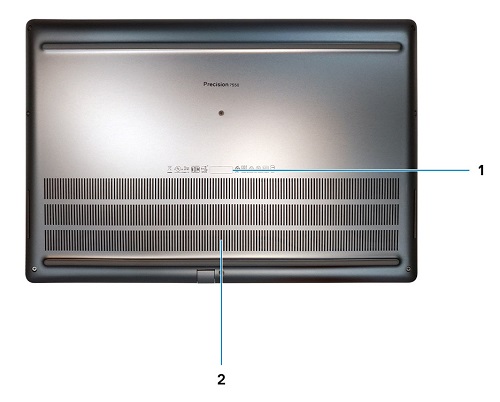

Figura 4. Vista dal basso
| 1 | Etichetta del codice di matricola | 2 | Ventola |
Vista posteriore

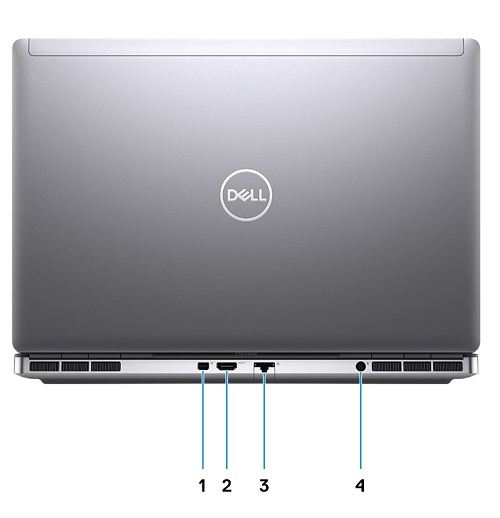

Figura 5. Vista posteriore
| 1 | Mini DisplayPort 1.4 | 2 | Porta HDMI 2.0 |
| 3 | Porta di rete | 4 | Porta dell'adattatore per l'alimentazione |
Vista laterale sinistra

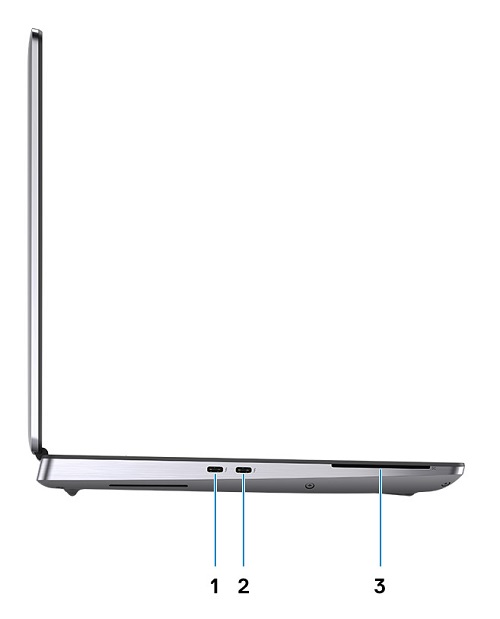

Figura 6. Vista laterale sinistra
| 1 | Porta USB 3.2 Gen 2 Type-C Thunderbolt 3 | 2 | Porta USB 3.2 Gen 2 Type-C Thunderbolt 3 |
| 3 | Lettore di smart card (opzionale) |
Vista laterale destra

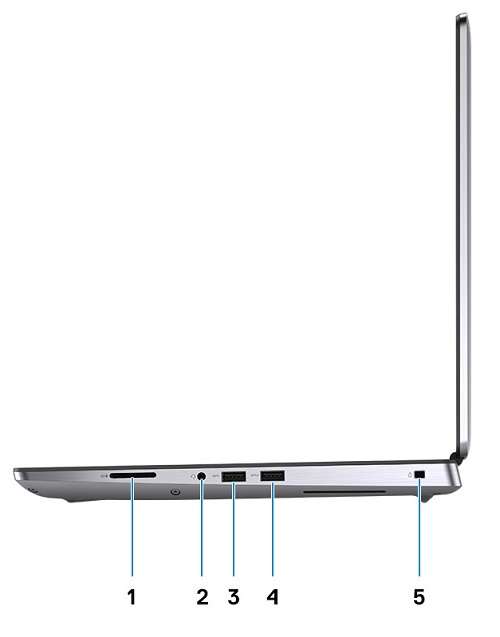

Figura 7. Vista laterale destra
| 1 | Slot per schede SD | 2 | Porta per cuffie e/o microfono |
| 3 | Porta USB 3.2 Gen 1 Type-A | 4 | Porta USB 3.2 Gen 1 Type-A con PowerShare |
| 5 | Slot per lucchetto a cuneo |
Vista dell'adattatore CA
Figura 8. Tipo cilindro adattatore per l'alimentazione da 180 W
| Descrizione | Valori |
| Tipo | Adattatore per l'alimentazione da 180 W |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 9,23 A |
| Potenza di uscita | 180 W |
| Tensione di uscita | 19,50 V CC |
