PowerEdge: Virtuaalilevyn luominen eHBA-tilassa tuetuilla ohjaimilla

Sisällysluettelo

1. Mikä eHBA-tila on
2. Edellytykset
3. Vaihtaminen Enhanced HBA -ohjaintilaan
4. Virtuaalilevyn luonti eHBA-tilassa

Mikä eHBA-tila on

Enhanced HBA -tila (eHBA-tila) on uusi käyttötila, joka on käytettävissä H740P-, H745- ja H745P MX -korttien kanssa. eHBA sisältää seuraavat ominaisuudet:

• virtuaalilevyjen luonti RAID-tasoilla 0, 1 tai 10
• muiden kuin RAID-levyjen näyttäminen isännälle
• oletusarvoisen välimuistikäytännön määrittäminen virtuaalilevyille. Oletusarvoinen aloitusarvo on takaisinkirjoitus ja luku eteenpäin.
• virtuaalilevyjen ja muiden kuin RAID-levyjen määrittäminen kelvollisiksi käynnistyslaitteiksi
• Muunna kaikki määrittämättömät levyt automaattisesti ei-RAID-levyiksi:

  Järjestelmän käynnistyessä
  Ohjaimen nollauksessa
  Kun määrittämättömät levyt asetetaan käytön aikana

Edellytykset

1. Päivitä PERC-laiteohjelmisto versioon 50.5.0.1750 tai uudempaan.
2. RAID-tila ei tue muita kuin RAID-levyjä. eHBA-tila tukee sekä RAID- että ei-RAID-levyjä. (Tuetut RAID-tasot: RAID 0, 1 ja 10)
3. Kaikki tarvittavat toimet on tehty System Setup -sivulla.
4. Tyhjennä kaikki ohjaimen olemassa olevat määritykset ennen jatkamista.

Katso Dell EMC PowerEdge RAID Controller 10 -käyttöoppaasta lisätietoja PowerEdge RAID Controller 10 -ohjaimesta.

Parannetun HBA-ohjaintilan vaihtaminen

1. Avaa BIOS (System Setup) painamalla F2-näppäintä järjestelmän käynnistyessä.

2. Valitse alanuolella Devices Settings ja paina ENTER-näppäintä.

3. Valitse asianmukainen RAID-ohjain Device Settings -valikosta.

4. Valitse ohjaimen valinnan jälkeen näkyvästä Dashboard View -valikosta Main Menu.

5. Valitse Controller Management -kohdassa Advanced Controller Management.


6. Valitse Manage Controller Mode.

7. Valitse Switch to Enhanced HBA Controller Mode.

8. Lue näytössä näkyvä varoitus, valitse Vahvista-ruutu  ja valitse Kyllä.

9. Kun näyttöön tulee viesti "Toiminto on suoritettu onnistuneesti", valitse OK.

Käynnistä järjestelmä uudelleen, jotta muutos astuu voimaan.

Jos virheilmoitus tulee näkyviin, tyhjennä kaikki maastotietokoneella olevat määritykset ennen jatkamista.

10. Pyydetty tila näkyy tällä sivulla. Käynnistä järjestelmä uudelleen, jotta muutos astuu voimaan.

11. Kun järjestelmä on käynnistynyt uudelleen, Controller Mode -kohdassa pitäisi näkyä eHBA.

12. Kaikki kiintolevyt näkyvät ei-RAID-levyinä.

Virtuaalilevyn luonti eHBA-tilassa

1. Valitse Convert to RAID Capable.

2. Valitse muut kuin RAID-levyt, jotka haluat muuntaa RAID-yhteensopiviksi, ja valitse Yes.
Muut kuin RAID-levyt ovat edelleen muussa kuin RAID-tilassa, kun virtuaalilevy on määritetty.

3. Palaa Configuration Management - sivulle ja valitse Create Virtual Disk.

4. Näet seuraavat asetukset, joilla voit määrittää virtuaalilevyn parametrit:

Select RAID level: valitse RAID-taso.
Secure Virtual Disk: jos haluat luoda suojatun virtuaalilevyn, valitse Secure Virtual Disk.


Valitse Fyysiset levyt kohteesta — voit valita yhden kiintolevyn kapasiteetin:

◾Määrittämätön kapasiteetti: luo virtuaalilevyn määrittämättömille kiintolevyille.
◾Vapaa kapasiteetti: Käyttää käyttämätöntä kiintolevykapasiteettia, joka on jo osa virtuaalilevyä.

Valitse fyysiset levyt — Jos haluat valita kiintolevyt, joilta virtuaalilevyjä luodaan, valitse Valitse fyysiset levyt. Tämä vaihtoehto näkyy, jos valitset kiintolevyn kapasiteetiksi Määrittämätön kapasiteetti.
Valitse levyryhmät — Jos haluat valita levyryhmät, joista virtuaalilevyt luodaan, valitse Select Disk Group. Tämä vaihtoehto näkyy, jos valitset kiintolevyn kapasiteetiksi Vapaa kapasiteetti.
Configure Virtual Disk Parameters — voit määrittää virtuaalilevyn parametrit virtuaalilevyä luotaessa. Lisätietoja on artikkelissa Virtuaalilevyn parametrien määrittäminen (englanninkielinen).

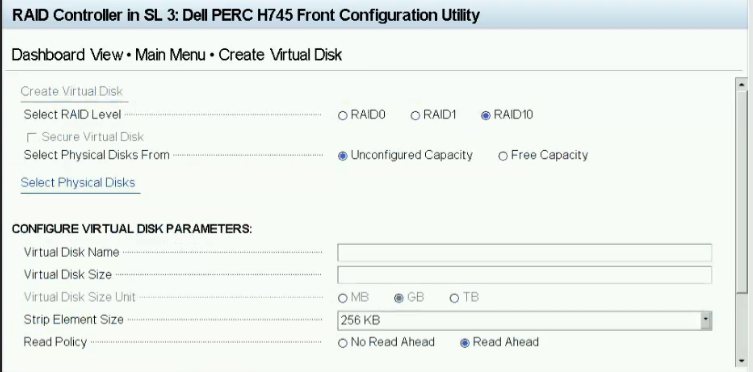

5. Valitse Select Physical Disks.

6. Valitse haluamasi asemat ja napsauta Apply Changes.

7. Anna uudelle virtuaalilevylle nimi ja valitse halutut asetukset. Valitse Create Virtual Disk.

8. Virtuaalilevy on luotu. Valitse OK.
