PowerEdge. Создание виртуального диска в режиме eHBA на поддерживаемых контроллерах

Содержание

1. Что такое режим eHBA?
2. Предварительные условия
3. Как перейти в расширенный режим контроллера HBA
4. Создание виртуального диска в режиме eHBA

Что такое режим eHBA?

Расширенный режим HBA (режим eHBA) — это новый режим работы, доступный для плат H740P, H745 и H745P MX. eHBA предоставляет следующие возможности:

• Создайте виртуальные диски с уровнем RAID 0, 1 или 10.
• Представьте на хосте диски без RAID.
• Настройте политику кэша по умолчанию для виртуальных дисков. Сначала по умолчанию установлена обратная запись с упреждающим чтением.
• Настройте виртуальные диски и диски без RAID в качестве допустимых загрузочных устройств.
• Автоматически преобразуть все ненастроенные диски в диски без RAID:

  при загрузке
  системы При сбросе контроллера При горячей
  вставке ненастроенных дисков

Предварительные условия

1. Обновите микропрограмму PERC до версии 50.5.0.1750 или более поздней.
2. Диск без RAID не поддерживается в режиме RAID, режим eHBA поддерживает диски RAID и без RAID. (Поддерживаемый уровень RAID: RAID 0, 1 и 10)
3. Все шаги выполняются на странице настройки системы.
4. Прежде чем продолжить, очистите все существующие конфигурации на контроллере.

Дополнительные сведения о RAID-контроллере PowerEdge 10 см. в руководстве пользователя RAID-контроллера Dell EMC PowerEdge 10 .

Переключение в режим расширенного контроллера HBA

1. Нажмите клавишу F2 во время загрузки системы, чтобы войти в программу настройки системы (BIOS).

2. Нажимая кнопку со стрелкой вниз, выберите пункт Devices Settings и нажмите клавишу ENTER.

3. Выберите соответствующий RAID-контроллер в меню Настройки устройства.

4. Выберите Main Menu в меню «View» панели управления, которое отображается после выбора контроллера.

5. Нажмите Advanced Controller Management в разделе Controller Management.


6. Выберите Manage Controller Mode.

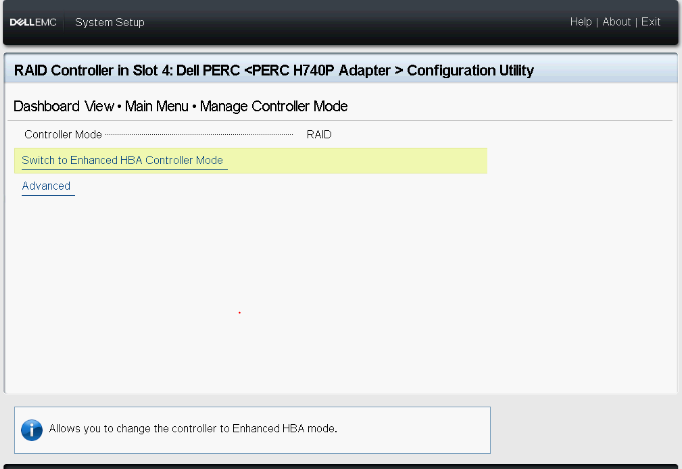

7. Нажмите Switch to Enhanced HBA Controller Mode.

8. Прочтите отображаемое предупреждение, установите флажок «Подтвердить »  и нажмите «Да».

9. После отображения сообщения «Операция успешно выполнена» нажмите кнопку OK.

Перезагрузите систему, чтобы изменения вступили в силу.

Если отображается сообщение об ошибке, очистите все существующие конфигурации контроллера, прежде чем продолжить.

10. На этой странице отображается Запрошенный режим, перезагрузите систему, чтобы изменения вступили в силу.

11. После перезагрузки системы Controller Mode должен быть «eHBA».

12. Все жесткие диски отображаются как диски без RAID.

Создание виртуального диска в режиме eHBA

1. Выберите Convert to RAID Capable.

2. Выберите диски без RAID для преобразования в RAID и нажмите Yes.
Диски без RAID останутся без RAID после завершения настройки виртуального диска.

3. Вернитесь на страницу «Configuration Management » и нажмите Create Virtual Disk.

4. Отобразится следующий список вариантов для определения параметров виртуального диска:

Select RAID level — позволяет выбрать уровень RAID.
Secure Virtual Disk — если вы хотите создать защищенный виртуальный диск, выберите «Secure Virtual Disk».


Выбрать физические диски из — позволяет выбрать одну из емкостей жесткого диска:

◾Ненастроенная емкость: создает виртуальный диск на ненастроенных жестких дисках.
◾Свободная емкость: Использует неиспользуемую емкость жесткого диска, который уже является частью виртуального диска.

Выбрать физические диски — позволяет выбрать жесткие диски для создания виртуальных дисков. Данный вариант отображается при выборе параметра «Ненастроенная емкость» в качестве емкости жесткого диска.
Выбрать группы дисков — позволяет выбрать группы дисков для создания виртуальных дисков. Данный вариант отображается при выборе параметра «Свободная емкость» в качестве емкости жесткого диска.
Настройка параметров виртуального диска — позволяет устанавливать параметры виртуального диска при создании. Подробнее см. в разделе «Настройка параметров виртуального диска».

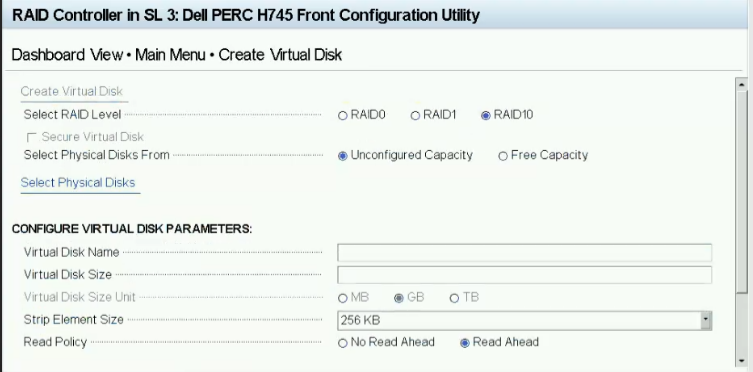

5. Нажмите Select Physical Disks.

6. Выберите нужные диски и нажмите Apply Changes.

7. Укажите имя для нового виртуального диска и выберите необходимые настройки. Нажмите Create Virtual Disk.

8. Виртуальный диск успешно создан. Нажмите кнопку ОК.
