Guía de extracción de unidades reemplazables de cliente (CRU) en OptiPlex 7080 de factor de forma pequeño (SFF)
Summary: Estas guías son una orientación paso a paso para la extracción segura de partes de unidades reemplazables de cliente (CRU) de una computadora OptiPlex 7080. (Las CRU son las partes de la computadora que no necesitan un ingeniero para retirarlas ni reemplazarlas). Las guías incluyen imágenes para hacer referencia a lo que está involucrado. ...
Symptoms
Índice:
Guía de retiro
Si estas guías no cubren lo que desea realizar, consulte el Manual del sistema.
En este artículo, se proporciona información sobre prácticas seguras que se deben considerar antes de trabajar con equipo eléctrico.
Cause
Resolution
Instrucciones para la eliminación

| 1 | Destornillador pequeño con punta de cruz | 2 | Punzón de plástico |
| 3 | Destornillador pequeño de punta plana |
-
Instrucciones previas a la extracción de la cubierta:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
-
En la parte posterior de la computadora, localice la diapositiva de liberación azul en el lado izquierdo del chasis. Presiónelo hacia la derecha para desbloquear el panel de acceso superior.

-
Agarre la pestaña en la parte posterior del panel de acceso y tire de la parte posterior de la computadora. Levante el panel de acceso para quitarlo cuando suelte las orejetas de fijación.

-
Instrucciones previas a la extracción del bisel frontal:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema.
-
-
En el borde superior del bisel frontal, suelte las tres (3) pestañas de retención que fijan el bisel al chasis.

-
Gire el bisel hacia abajo, donde los ganchos fijan el bisel al borde inferior.

-
Quite el bisel de las ranuras de las bisagras.
-
Instrucciones previas a la extracción de la unidad de disco duro (unidad de disco duro):
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema y el bisel frontal.
-
-
Esta computadora puede caber una (1) unidad de disco duro de 21/2" en la esquina frontal derecha de la computadora. Desconecte los cables de alimentación y de datos de la parte posterior de la unidad. Presione la pestaña azul en la parte posterior de la unidad e incline el soporte hacia arriba.

-
Levante la parte posterior del soporte y sáquelo de la canastilla para unidades.

-
Levante las dos arandelas de fijación de un lado del soporte azul para quitarlas de la unidad; luego, la unidad debe soltarse del otro lado.

-
Instrucciones previas a la extracción de la unidad de estado sólido (SSD):
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema, el bisel frontal y la canastilla para unidades de disco duro.
-
La SSD PCIe M.2 2230:
-
Puede encontrar la ranura para la unidad M.2 debajo de la canastilla para unidades en la esquina frontal derecha de la computadora. Quite el tornillo único que fija la tarjeta a la placa base.

-
El extremo de la tarjeta se levanta, la sujeta y la extrae del conector y la computadora.
La SSD PCIe M.2 2280:
-
Puede encontrar la ranura para el M.2 2280 en el centro en la parte frontal de la computadora. Quite el cable y quite el soporte que se encuentra sobre la SSD.

-
Quite el tornillo único que fija la tarjeta a la placa base. El extremo de la tarjeta se levanta, la sujeta y la extrae del conector y la computadora.

-
Instrucciones previas a la extracción de la unidad de disco óptico (ODD):
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema, el bisel frontal y la canastilla para unidades de disco duro.
-
-

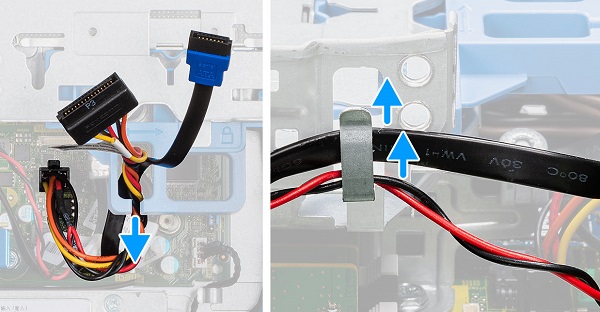

La unidad de disco óptico se encuentra en la parte inferior del compartimiento para unidad. Quite los cables de alimentación y de datos de la parte posterior de la unidad y quítelos de la caja.

-
Deslice la liberación azul en el lado izquierdo de la canastilla para unidades hacia la parte posterior de la computadora. Una vez desbloqueado, levante la canastilla para unidades hacia arriba y hacia el lado derecho de la computadora.

-
Presione la lengüeta metálica azul en la parte posterior de la unidad y empújela para extraerla de la canastilla para unidades.

-
Instrucciones previas a la extracción del ensamblaje del ventilador:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema.
-
-

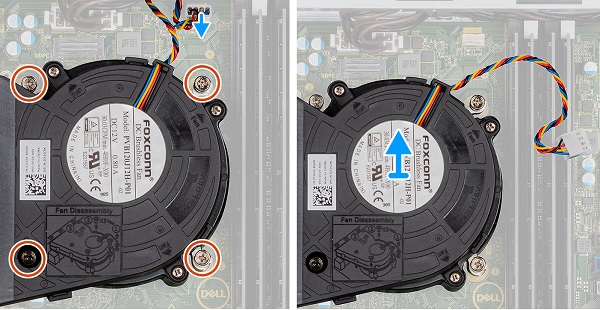

El ventilador está instalado en la esquina posterior derecha del chasis. Desconecte el cable del ventilador de la placa base y afloje los cuatro (4) tornillos cautivos que fijan el ventilador.

-
Levante el ensamblaje del ventilador para quitarlo del chasis.
-
Instrucciones previas a la extracción de las tarjetas de expansión:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema.
-
-
Las ranuras para tarjetas de expansión se encuentran junto a la PSU en la parte posterior de la computadora. Voltee la pestaña de fijación metálica hacia la parte posterior de la computadora.

-
Compruebe si la tarjeta está bloqueada en la ranura de la placa base; si es así, tire de la lengüeta de liberación mientras tira hacia afuera con la tarjeta.

-
Debe extraerse directamente del chasis. Esto le deja una brecha en la parte posterior de la computadora en la que debe encajar un relleno.

-
Instrucciones previas a la extracción de la memoria:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema, el bisel frontal y la canastilla para unidades de disco duro.
-
-
Las ranuras de memoria se encuentran debajo de la canastilla para unidades. Presione los ganchos de fijación a ambos lados del DIMM para extraerlo del DIMM y ver cómo se levanta para extraerlo de la ranura.

-
Tire del DIMM de memoria para extraerlo de la ranura y del chasis.
-
Instrucciones previas a la extracción de la batería de tipo botón:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema.
-
-
La batería de tipo botón se encuentra entre las ranuras de expansión y el ventilador de la computadora en la parte posterior de la computadora. Mediante un instrumento de plástico acabado en punta o una herramienta similar, haga palanca en el pestillo y suelte la batería.

-
Levante la batería y sáquela del conector.
-
Instrucciones previas a la extracción de la tarjeta de red de área local inalámbrica (WLAN) Wi-Fi:
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema, el bisel frontal y la canastilla para unidades de disco duro.
-
-

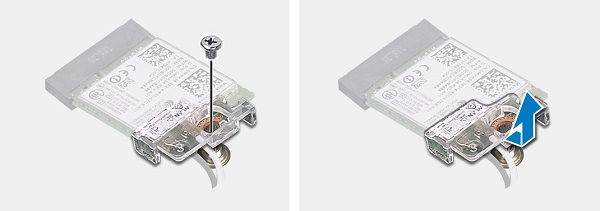

La ranura de tarjeta inalámbrica se encuentra entre la ranura de SSD M.2 y la parte frontal del chasis. Quite el tornillo único que bloquea el soporte de la antena.

-
Desconecte los cables de la antena Wi-Fi de la tarjeta. (El conector es un perno a presión y debe salir de la tarjeta cuando aplique un poco de presión).

-
Tire de la tarjeta para extraerla de la ranura y de la computadora.
-
Instrucciones previas a la extracción de la fuente de alimentación (PSU):
-
Durante la instalación o la extracción de cualquier hardware, asegúrese siempre de que los datos estén respaldados apropiadamente.
-
Desconecte los cables de teléfono, red o USB de la computadora.
-
Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.
-
Quite la cubierta del sistema, el bisel frontal y la canastilla para unidades de disco duro.
-
-

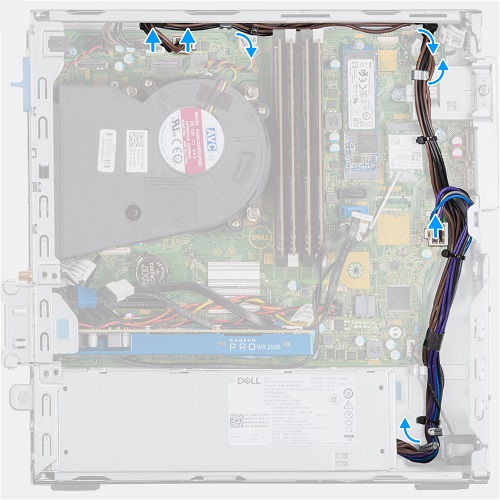

La PSU se encuentra a lo largo del borde derecho de la computadora. Desconecte los cables de alimentación de la placa base y las unidades.

-

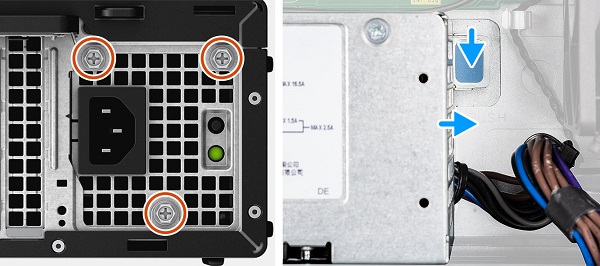

Quite los tres tornillos (3) que fijan la PSU a la parte trasera del chasis. Presione la lengüeta metálica en la parte frontal de la PSU y tire de la PSU hacia la parte frontal del chasis.

-

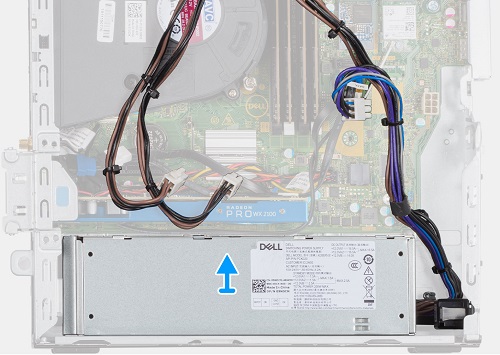

Retire la PSU de la computadora.
