Instrukcja demontażu części wymienianych przez klienta (CRU) w modelach komputerów z obudową OptiPlex 7080 typu Micro Form Factor (MFF)

Summary: Te przewodniki dotyczą wykonania krok po kroku w celu bezpiecznego demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 7080. (Podzespoły CRU to części, które może samodzielnie zdemontować lub wymienić użytkownik komputera). W przewodnikach umieszczono pomocnicze zdjęcia. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu



Przewodnik po demontażu



Jeśli nie znajdziesz potrzebnych informacji w przewodniku, zajrzyj do Instrukcji obsługi komputera.

Poniższy artykuł zawiera informacje na temat zasad bezpieczeństwa, jakie należy wziąć pod uwagę przed przystąpieniem do pracy ze sprzętem elektrycznym.


Powrót do góry

Cause

Nie dotyczy

Resolution

Instrukcja demontażu



Uwaga: kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.



|



ReqTools_E7450_BKeith_01



1 Mały śrubokręt krzyżowy 2 Plastikowy otwierak
3 Mały śrubokręt płaski

Uwaga: należy pamiętać, że użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem pokrywy komputera:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

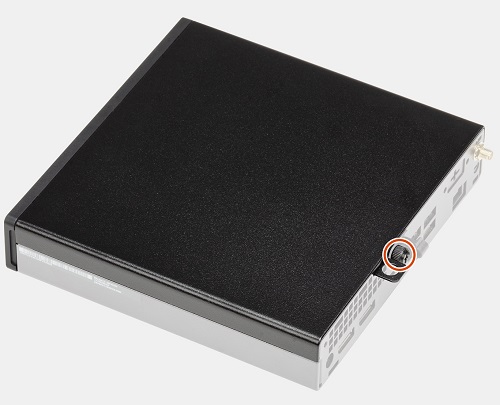

  2. Patrząc na tył komputera, odkręć śrubę skrzydełkową mocującą osłonę do obudowy.

CRU_7080_MFF_Door_1_BK

  1. Przesuń pokrywę w stronę przedniej części komputera. Zdejmij panel dostępu do góry, kiedy ucha zabezpieczające są zwolnione.

CRU_7080_MFF_Door_2_BK



  1. Instrukcje przed demontażem Przed demontażem dysku twardego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

  2. System może pomieścić jeden dysk twardy 21/2" w lewym przednim rogu komputera. Dociśnij niebieskie zaczepy w kierunku napędu i pociągnij wspornik do siebie.

CRU_7080_MFF_HDD_1_BK

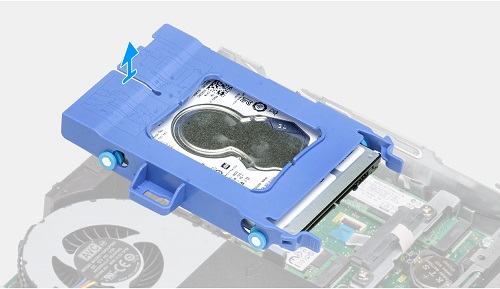

  1. Podnieś i wyjmij niebieski zaczep z systemu.

CRU_7080_MFF_HDD_2_BK

  1. Wyjmij dwie przelotki zabezpieczające po jednej stronie niebieskiego uchwytu z napędu, który będzie można luźno wyciągnąć z drugiej strony.

CRU_7080_MFF_HDD_3_BK



  1. Instrukcje przed demontażem dysku SSD:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zespół napędu.

Dysk M.2 2230 PCIe SSD:

  1. Gniazdo M.2 można znaleźć w lewym tylnym rogu systemu. Wykręć jedną śrubę mocującą kartę do obudowy.

CRU_7080_MT_SSD_1_BK

  1. Koniec karty uniesie się, chwyć go i wyciągnij ze złącza oraz komputera.

Dysk M.2 2280 PCIe SSD:

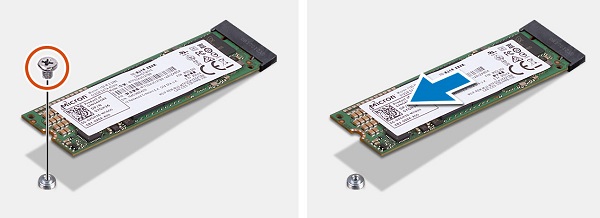

  1. Gniazdo M.2 można znaleźć pod wspornikiem dysku na środku systemu. Wykręć jedną śrubę mocującą kartę do obudowy.

CRU_7080_MT_SSD_2_BK

  1. Koniec karty uniesie się, chwyć go i wyciągnij ze złącza oraz komputera.



  1. Instrukcje przed demontażem zespołu wentylatora:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

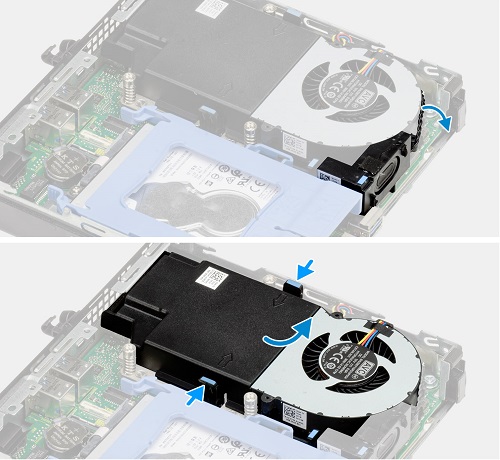

  2. Wentylator jest umieszczony wzdłuż prawej strony obudowy. Wyjmij kabel wentylatora i dociśnij do siebie niebieskie zaczepy.

CRU_7080_MFF_Fan_1_BK

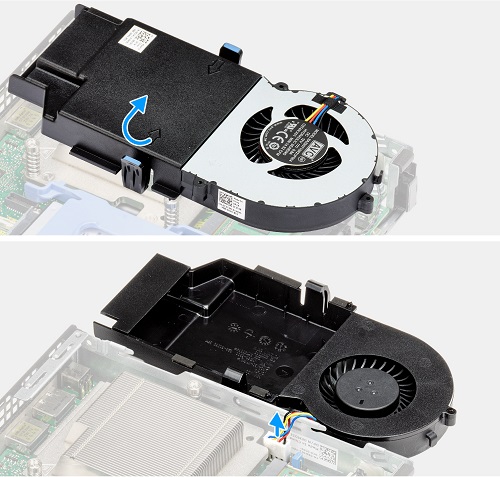

  1. Odwróć zespół wentylatora i odłącz kabel wentylatora przed wyjęciem go z komputera.

CRU_7080_MFF_Fan_2_BK



  1. Instrukcje przed demontażem Przed demontażem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij układ wentylatora.

  2. Gniazda pamięci znajdują się pod układem wentylatora. Pociągnij zaciski mocujące po obu stronach DIMM tak, aby wysunąć pamięć DIMM z gniazda.

CRU_7080_MFF_Memory_1_BK

  1. Wyjmij pamięć DIMM z gniazda i obudowy.

Uwaga: Powtórz te czynności dla wszelkich dodatkowych modułów pamięci DIMM znajdujących się w komputerze.



  1. Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

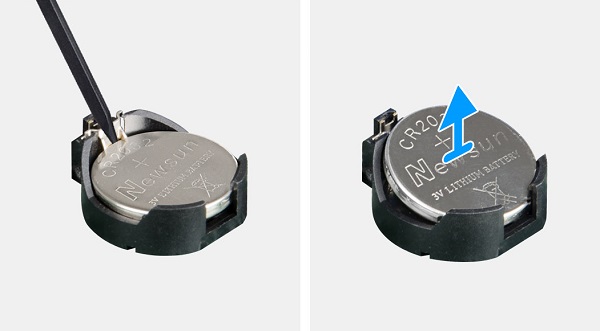

  2. Bateria pastylkowa znajduje się między dwoma (2) gniazdami M.2 z tyłu systemu. Za pomocą rysika z tworzywa sztucznego lub podobnego narzędzia podważ zatrzask i zwolnij baterię.

CRU_7080_MT_Coin_1_BK

  1. Podnieś i wyjmij baterię ze złącza.



  1. Instrukcje przed demontażem głośnika wewnętrznego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij układ wentylatora.

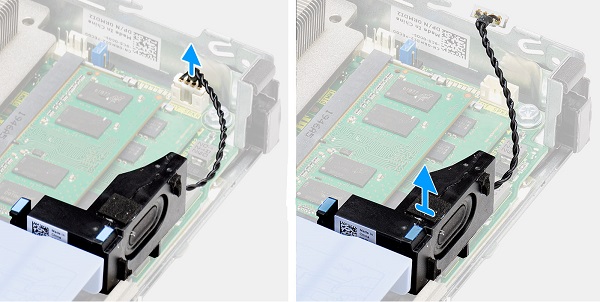

  2. Głośnik znajduje się z przodu systemu. Odłącz kabel głośnika od płyty głównej.

CRU_7080_MFF_Speaker_1_BK

  1. Pociągnij zaczep w kierunku tylnej części zespołu głośników i podnieś go z obudowy.



  1. Instrukcje przed demontażem karty WLAN (WiFi, sieć bezprzewodowa):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zespół napędu.

  2. Gniazdo karty bezprzewodowej znajduje się w lewym przednim rogu komputera, poniżej klamry dysku. Wykręć jedną śrubę blokującą uchwyt anteny.

CRU_7080_MT_WiFi_1_BK

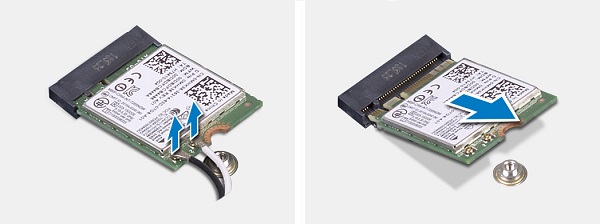

  1. Odłącz kable anteny Wi-Fi od karty. (Złącze jest wciskane i po lekkim dociśnięciu karta wysunie się).

CRU_7080_MT_WiFi_2_BK

  1. Wyjmij kartę z gniazda i z komputera.

Jeśli potrzebujesz dalszej pomocy, skontaktuj się z pomocą techniczną.
Skontaktuj się z nami Wróć do strony strony z opisem demontażu OptiPlex 7080.
