OptiPlex 3280 AIO (alles-in-één) visuele handleiding

Summary: Dit artikel is een visuele handleiding voor de externe poorten en functies van de Dell OptiPlex 3280 AIO (alles-in-één).

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Check out other resources

Symptoms

Geen symptoominformatie

Cause

Geen informatie over de oorzaak

Resolution

Het volgende artikel geeft gevisualiseerde informatie over uw OptiPlex 3280 AIO (alles-in-één) computer en een overzicht van de externe poorten en functies op uw pc.

OPMERKING: Ga voor een meer gedetailleerde beschrijving van elke locatie naar de producthandleiding

Vooraanzicht

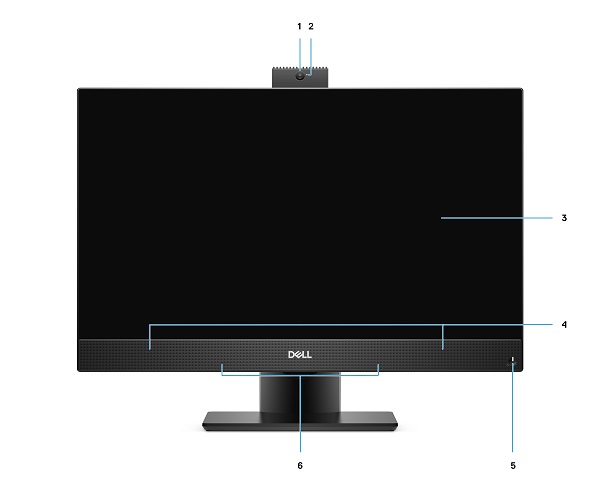

Figuur 1 Vooraanzicht

1	Full High-Definition (FHD)-camera	2	Camera-LED
3	Beeldscherm	4	Luidsprekers
5	Aan/uit-knop met status-LED	6	Microfoons

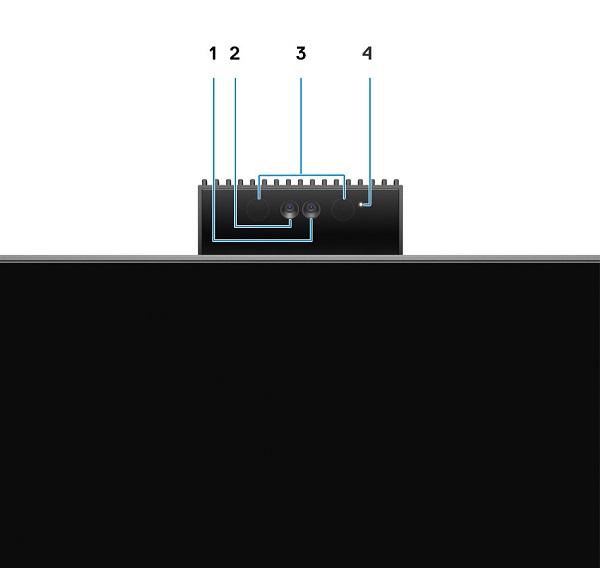

Figuur 1.2 Intrekbare camera

1	Camera	2	Infraroodcamera
3	Infraroodzender	4	LED-lampje camerastatus

Terug naar boven

Achteraanzicht

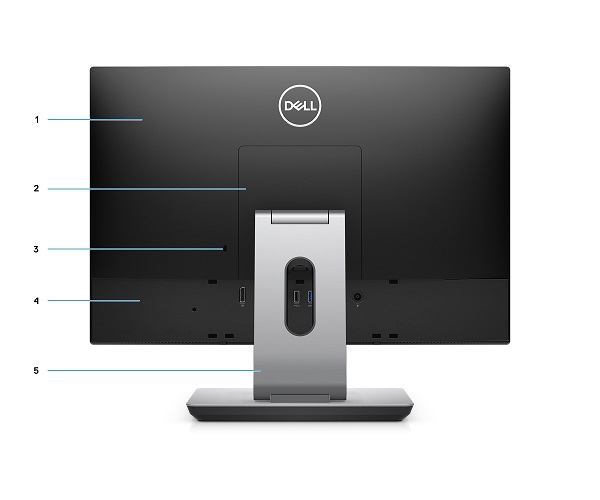

Figuur 2 Achteraanzicht

1	Achterpaneel	2	Kap van standaard
3	Slot voor beveiligingsslot	4	Onderplaat
5	Standaard

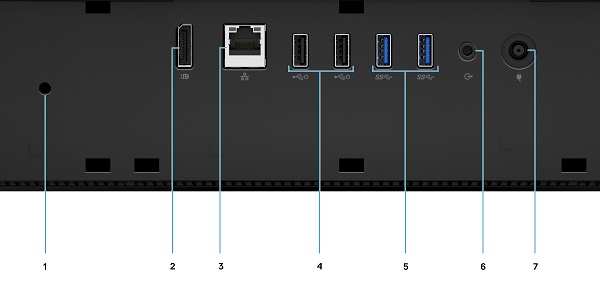

Figuur 2.2 Externe connectoren close-up

1	Schroefgat van kabelkap	2	DisplayPort-connector
3	Netwerkconnector (NIC)	4	USB 2.0-connector x2 (met ondersteuning voor inschakelen/activeren)
5	USB 3.2 Gen1-connector x2	6	Connector voor audio-uitgang
7	Voedingsconnector	8	Diagnostische LED voor de voeding (PSU)
