Instrukcja demontażu części wymienianych przez klienta (CRU) w modelach komputerów z obudową OptiPlex 5080 typu Mini Tower (MT)

Summary: Poniższe przewodniki zawierają szczegółowe instrukcje bezpiecznego demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 5080. (Podzespoły CRU to części, które może samodzielnie zdemontować lub wymienić użytkownik komputera). W przewodnikach umieszczono pomocnicze zdjęcia. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu



Przewodnik po demontażu



Jeśli nie znajdziesz potrzebnych informacji w przewodniku, zajrzyj do Instrukcji obsługi komputera.

Poniższy artykuł zawiera informacje na temat zasad bezpieczeństwa, jakie należy wziąć pod uwagę przed przystąpieniem do pracy ze sprzętem elektrycznym.

Cause

Ta sekcja nie ma zastosowania.

Resolution

Instrukcja demontażu



Uwaga: kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.



|



ReqTools_E7450_BKeith_01



1 Mały śrubokręt krzyżowy 2 Plastikowy otwierak
3 Mały śrubokręt płaski

Uwaga: należy pamiętać, że użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem pokrywy komputera:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

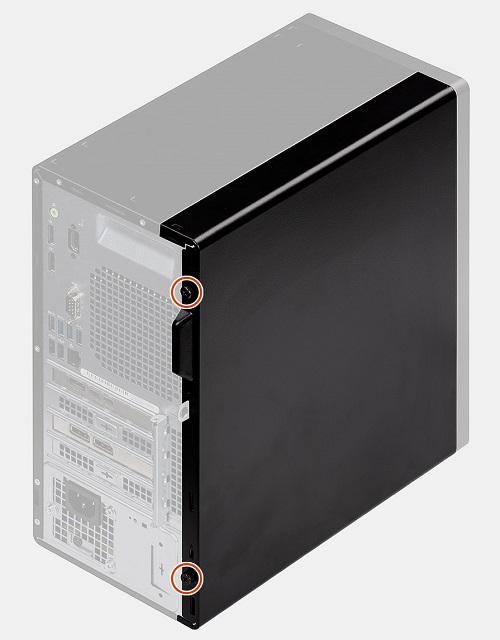

  2. Patrząc na tył komputera, odkręć śrubę skrzydełkową mocującą panel do prawej strony obudowy. Naciśnij go, aby odblokować panel dostępu z prawej strony.

CRU_5080_MT_Door_1_BK

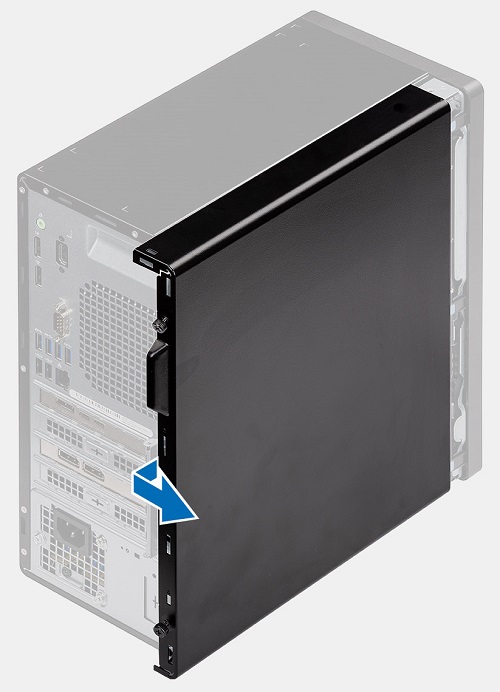

  1. Chwyć zaczep z tyłu panelu dostępu i wyciągnij go z tyłu komputera. Zdejmij panel dostępu do góry, kiedy ucha zabezpieczające są zwolnione.

CRU_5080_MT_Door_2_BK



  1. Czynności przed zdemontowaniem przedniej ramki:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

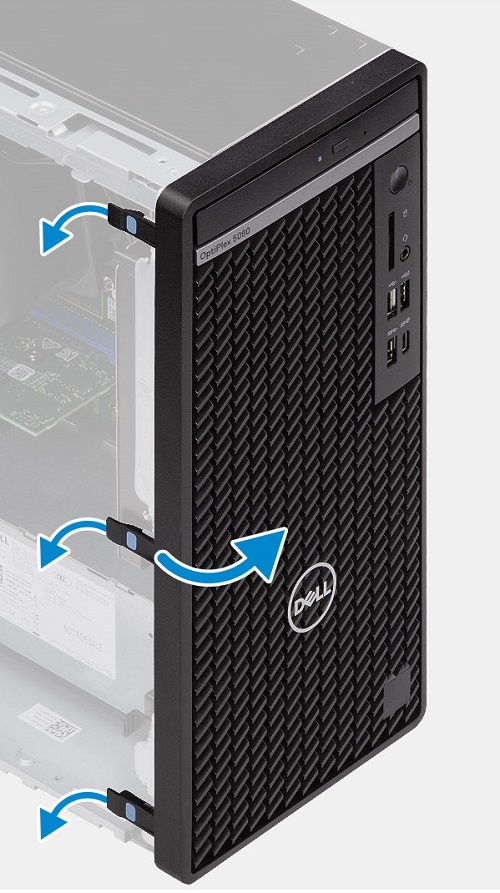

  2. Patrząc na lewą krawędź ramki przedniej, zwolnij trzy (3) zaczepy mocujące ramkę do obudowy.

CRU_5080_MT_Bezel_1_BK

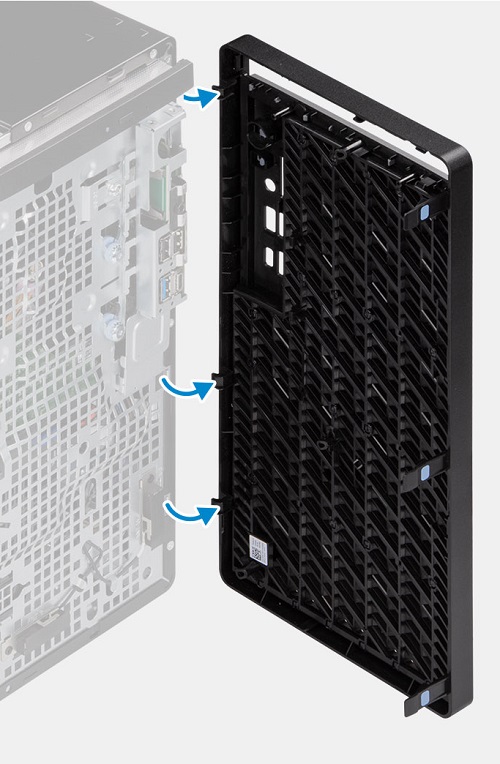

  1. Przechyl ramkę w prawo, kiedy zaczepy zabezpieczają ramkę po prawej stronie.

CRU_5080_MT_Bezel_2_BK

  1. Wyjmij ramkę z gniazd zawiasów.



  1. Instrukcje przed demontażem Przed demontażem dysku twardego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i przednią ramkę.

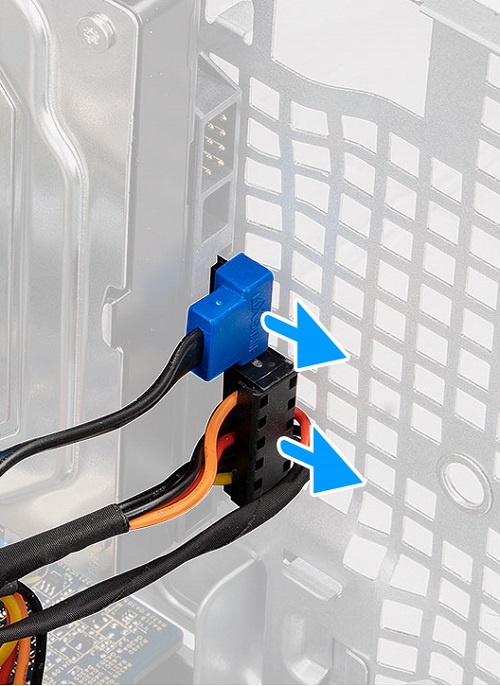

  1. W tym systemie można zmieścić jeden (1) dysk twardy 31/2" z tyłu obudowy z przodu komputera. Odłącz kable zasilania i danych z tyłu dysku.

CRU_5080_MT_HDD_1_BK

  1. Odkręć cztery (4) śruby skrzydełkowe mocujące dysk twardy do obudowy.

CRU_5080_MT_HDD_2_BK

  1. Wyjmuj napęd do momentu, aż śruby skrzydełkowe zmieszczą się w obudowie, a następnie wyjmij go z komputera.

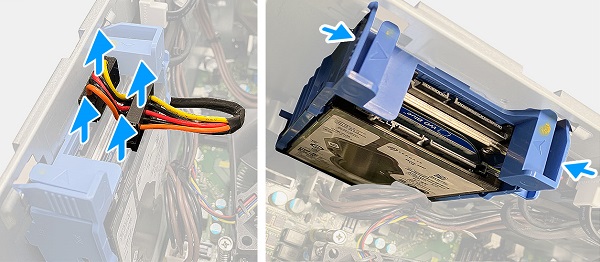

  1. W tym systemie można umieścić dwa (2) dyski twarde 21/2" umieszczone w niebieskim klamrze w lewym górnym rogu komputera. Odłącz kabel zasilania i kabel danych od tylnej części napędu i wciśnij niebieskie zaczepy w kierunku środka napędu.

CRU_5080_MT_HDD_4_BK

  1. Wyjmij wspornik dysku z boku komputera.

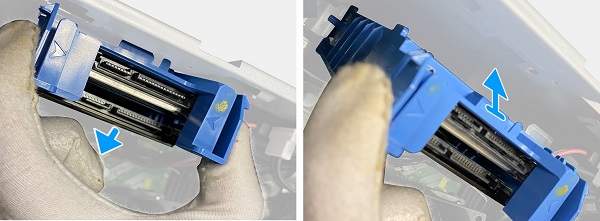

CRU_5080_MT_HDD_5_BK

  1. Wyjmij dwie przelotki zabezpieczające po jednej stronie niebieskiego uchwytu z napędu, który będzie można luźno wyciągnąć z drugiej strony.

Uwaga: Powtórz ostatni krok w przypadku dodatkowego dysku twardego, jeśli jest zamontowany.



  1. Instrukcje przed demontażem dysku SSD:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

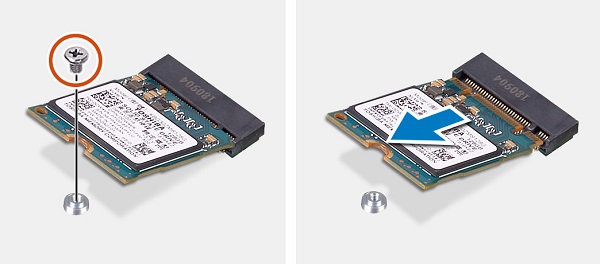

Dysk M.2 2230 PCIe SSD:

  1. Gniazdo M.2 można znaleźć na środku płyty głównej. Wykręć jedną śrubę mocującą kartę do obudowy.

CRU_7080_MT_SSD_1_BK

  1. Koniec karty uniesie się, chwyć go i wyciągnij ze złącza oraz komputera.

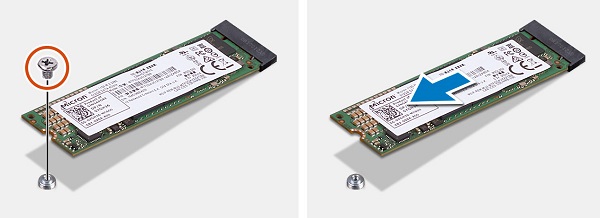

Dysk M.2 2280 PCIe SSD:

  1. Gniazdo M.2 można znaleźć na środku płyty głównej. Wykręć jedną śrubę mocującą kartę do obudowy.

CRU_7080_MT_SSD_2_BK

  1. Koniec karty uniesie się, chwyć go i wyciągnij ze złącza oraz komputera.



  1. Instrukcje przed demontażem napędu optycznego (ODD):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

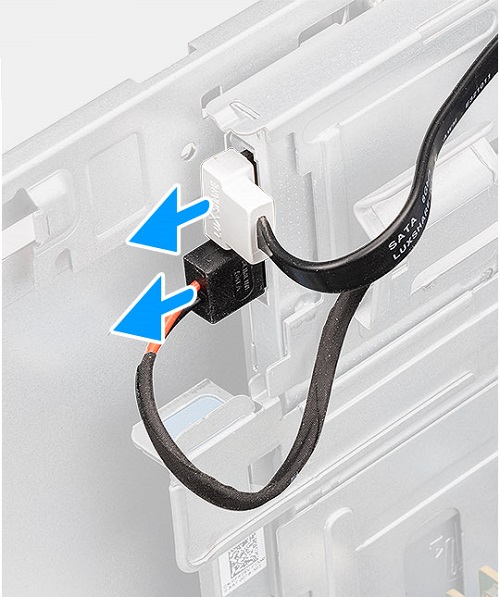

  2. Napęd optyczny znajduje się w górnej części systemu. Odłącz kable zasilania i danych z tyłu dysku.

CRU_5080_MT_ODD_1_BK

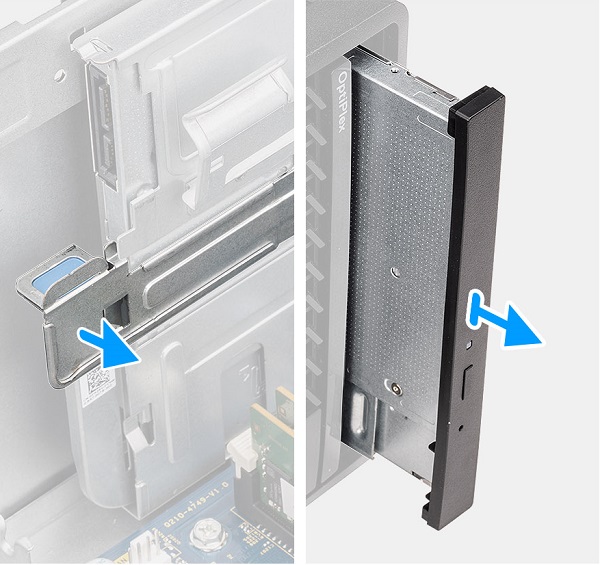

  1. Pociągnij niebieski metalowy zaczep z tyłu napędu i wypchnij napęd z przodu komputera.

CRU_5080_MT_ODD_2_BK

  1. Chwyć dysk i wyciągnij go całkowicie z komputera.

Uwaga: Zdejmij metalową klamrę zamocowaną do dysku. Przed ponownym zamontowaniem go w komputerze należy go przymocować do jakiegokolwiek wymiennego napędu.



  1. Instrukcje przed demontażem układu kanału wentylatora:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

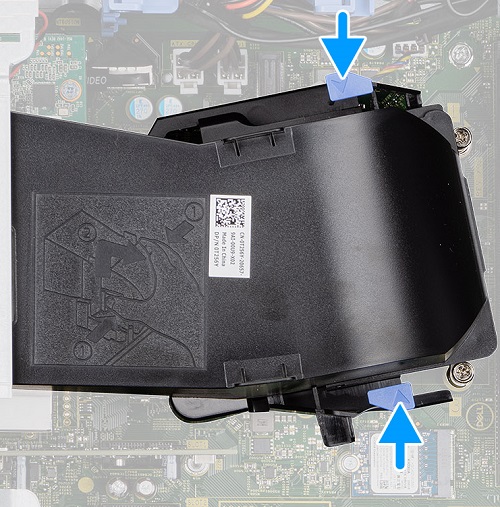

  2. Kanał wentylatora jest zamontowany między tylną częścią obudowy i radiatorem. Ściśnij niebieskie zaczepy.

CRU_5080_MT_Fan_Duct_1_BK ust. 1

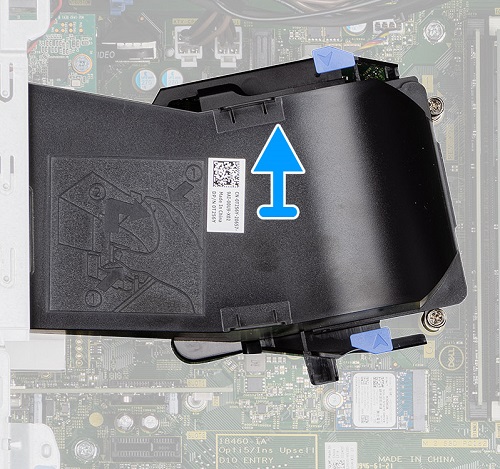

  1. Wyjmij kanał z obudowy.

CRU_5080_MT_Fan_Duct_2_BK(1)



  1. Instrukcje przed demontażem kart rozszerzeń:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

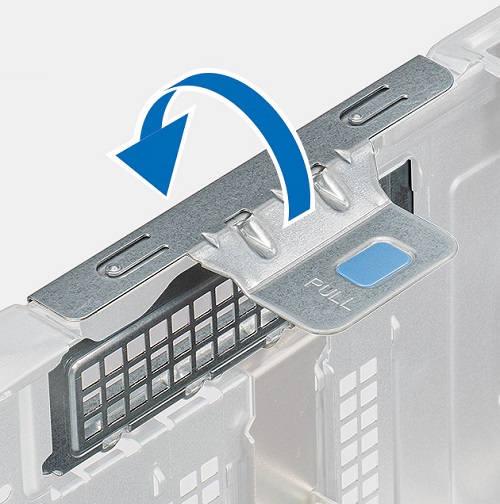

  2. Gniazda kart rozszerzeń znajdują się nad zasilaczem w lewym dolnym rogu komputera. Obróć metalowy zatrzask zabezpieczający znajdujący się z tyłu komputera.

CRU_7080_MT_ExpSlots_1_BK

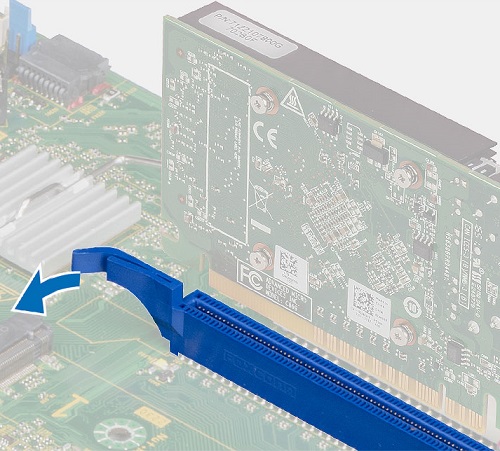

  1. Sprawdź, czy karta jest zablokowana w gnieździe na płycie głównej. Jeżeli tak, pociągnij zatrzask zwalniający i wyciągnij prosto z karty.

CRU_7080_MT_ExpSlots_2_BK

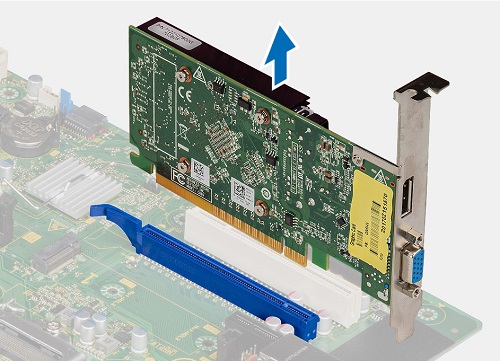

  1. Powinien zostać wysunięty prosto z obudowy. W następstwie z tyłu komputera pozostaje otwór, w który należy włożyć zaślepkę.

CRU_7080_MT_ExpSlots_3_BK



  1. Instrukcje przed demontażem Przed demontażem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

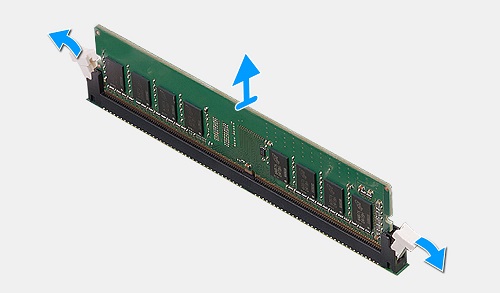

  2. Gniazda pamięci znajdują się między przodem komputera a radiatorem. Naciśnij zaczepy mocujące po obu stronach modułu DIMM, aby się z niego wysunęły i wyjmij go do góry z gniazda.

CRU_7080_MT_Memory_1_BK

  1. Wyjmij pamięć DIMM z gniazda i obudowy.

Uwaga: Powtórz te czynności dla tylu modułów pamięci, ile znajduje się w systemie.



  1. Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

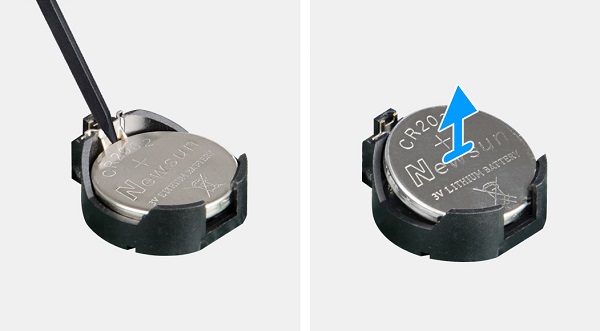

  2. Bateria pastylkowa znajduje się między pamięcią i zasilaczem w systemie. Za pomocą rysika z tworzywa sztucznego lub podobnego narzędzia podważ zatrzask i zwolnij baterię.

CRU_7080_MT_Coin_1_BK

  1. Podnieś i wyjmij baterię ze złącza.



  1. Instrukcje przed demontażem głośnika wewnętrznego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

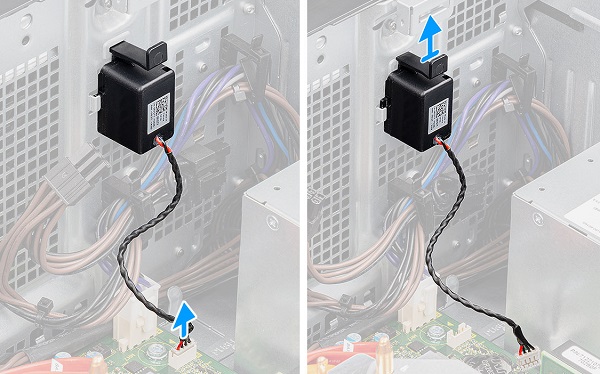

  2. Głośnik jest podłączony pod dyskiem twardym 3. Odłącz kabel głośnika od płyty głównej.

CRU_7080_MT_Speaker_1_BK

  1. Pociągnij zaczep z boku głośnika i wysuń go z boku obudowy.



  1. Instrukcje przed demontażem karty WLAN (WiFi, sieć bezprzewodowa):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

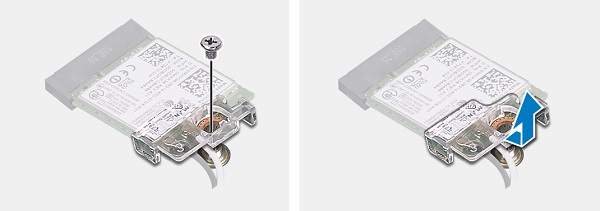

  2. Gniazdo karty sieci bezprzewodowej znajduje się między baterią pastylkową a zasilaczem w obudowie. Wykręć jedną śrubę blokującą uchwyt anteny.

CRU_7080_MT_WiFi_1_BK

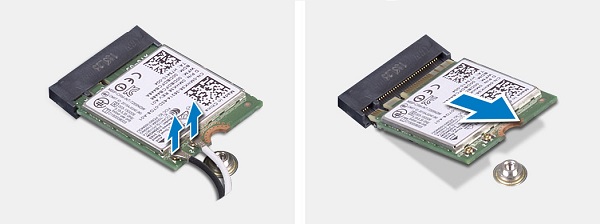

  1. Odłącz kable anteny Wi-Fi od karty. (Złącze jest wciskane i po lekkim dociśnięciu karta wysunie się).

CRU_7080_MT_WiFi_2_BK

  1. Wyjmij kartę z gniazda i z komputera.



  1. Instrukcje przed demontażem zasilacza:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

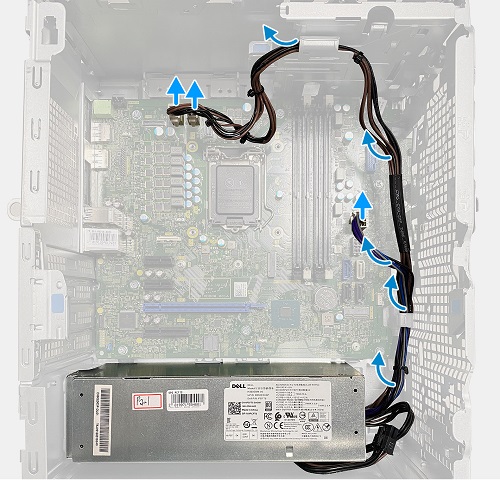

  2. Zasilacz znajduje się w dolnej części z lewej strony komputera. Ułóż komputer na boku i odłącz kable zasilania od płyty głównej i dysków.

CRU_5080_MT_PSU_1_BK

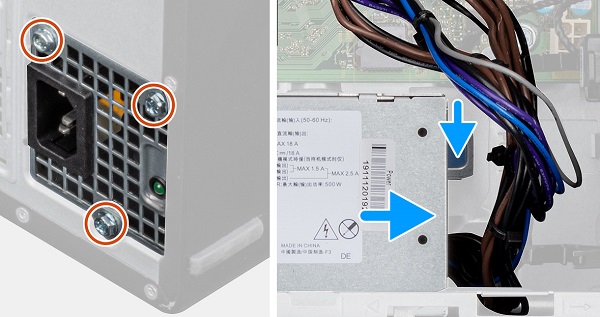

  1. Wykręć trzy (3) śruby mocujące zasilacz do tylnej części obudowy. Naciśnij metalowy zaczep z prawej strony zasilacza i wciśnij zasilacz w kierunku przodu obudowy.

CRU_7080_MT_PSU_2_BK

  1. Wyjmij zasilacz z komputera.

CRU_7080_MT_PSU_3_BK

Jeśli potrzebujesz dalszej pomocy, skontaktuj się z pomocą techniczną.
Skontaktuj się z nami Wróć do strony dotyczącej demontażu części OptiPlex 5080.
