Nedmonteringsmanual för enhet som kan bytas av kund för OptiPlex 5080 mini-torn (MT)

Summary: De här handböckerna tar dig steg för steg igenom säker borttagning av CRU-delar (enhet som kan bytas av kund) på en OptiPlex 5080-dator. (CRU-delar är de delar av systemet som inte måste avlägsnas eller bytas ut av en tekniker.) I manualerna finns bilder som visar stegen. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Innehållsförteckning:

  1. Manual för borttagning av CRU-delar
  2. Instruktioner för borttagning



Manual för borttagning



Om du inte hittar det du söker i de här manualerna kan du titta i systemmanualen.

Artikeln nedan innehåller information om säkerhetsåtgärder att ta i beaktande före arbete med elektrisk utrustning.

Cause

Detta avsnitt är inte tillämpligt.

Resolution

Instruktioner för borttagning



Obs! Klicka på rubriken till det avsnitt du vill öppna nedan så visas innehållet.



|



ReqTools_E7450_BKeith_01



1 Liten stjärnskruvmejsel 2 Plastrits
3 Liten vanlig skruvmejsel

Obs! Tänk på att du kan skada huvudet på skruvarna om du använder en stor stjärnskruvmejsel eller en platt skruvmejsel. Detta gör det omöjligt att ta bort dem utan särskilda verktyg som inte är tillgängliga för våra tekniker på plats.



  1. Anvisningar om förberedelser före borttagning av systemhölje:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

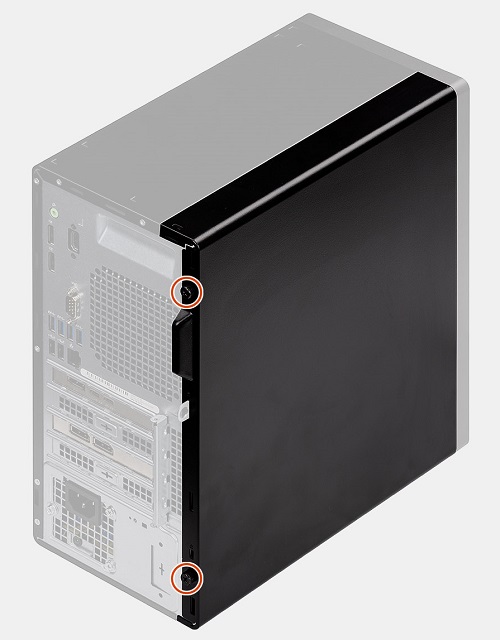

  2. Titta på baksidan av datorn och lossa vingskruven som håller fast panelen på chassits högra sida. Tryck nedåt för att låsa upp den högra åtkomstpanelen.

CRU_5080_MT_Door_1_BK

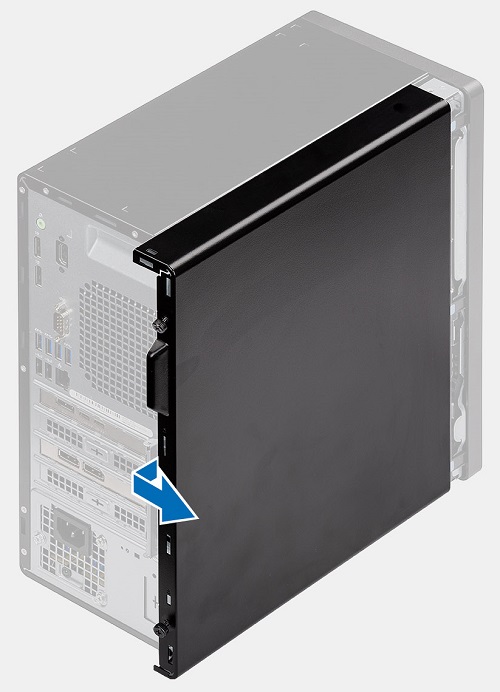

  1. Ta tag i fliken på baksidan av åtkomstpanelen och dra bort den från datorns baksida. Lyft bort åtkomstpanelen när fästflikarna har frigjorts.

CRU_5080_MT_Door_2_BK



  1. Instruktioner innan du tar bort frontramen:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

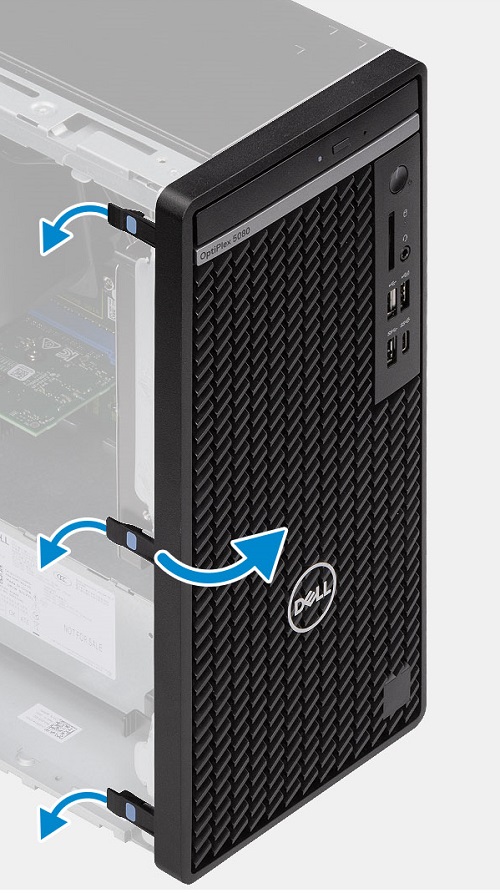

  2. Titta på den vänstra kanten på frontramen och lossa de tre (3) fästflikarna som håller fast ramen vid chassit.

CRU_5080_MT_Bezel_1_BK

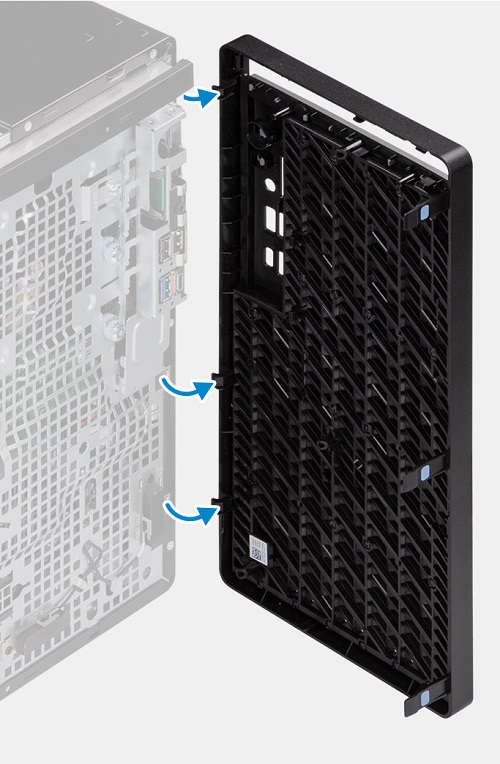

  1. Vrid ramen åt höger där krokarna håller fast ramen på höger sida.

CRU_5080_MT_Bezel_2_BK

  1. Ta bort ramen från gångjärnsspåren.



  1. Anvisningar om förberedelser före borttagning av hårddisken (HDD):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet och frontramen.

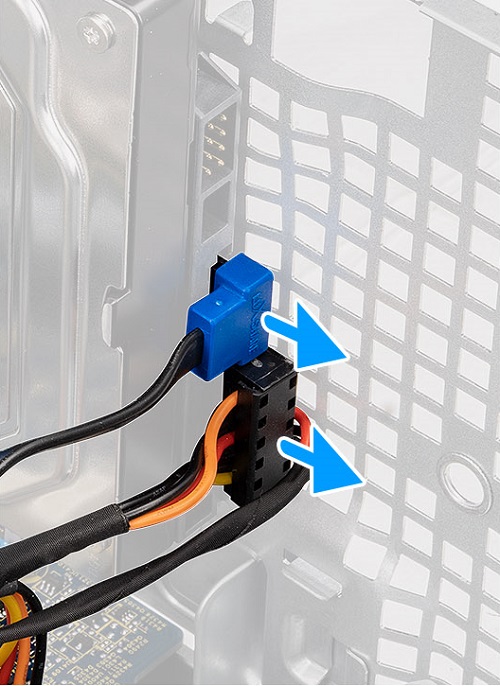

  1. Det här systemet kan montera en (1) 31/2-tums hårddisk på baksidan av chassit på systemets framsida. Dra ut ström- och datakablarna på baksidan av drivenheten.

CRU_5080_MT_HDD_1_BK

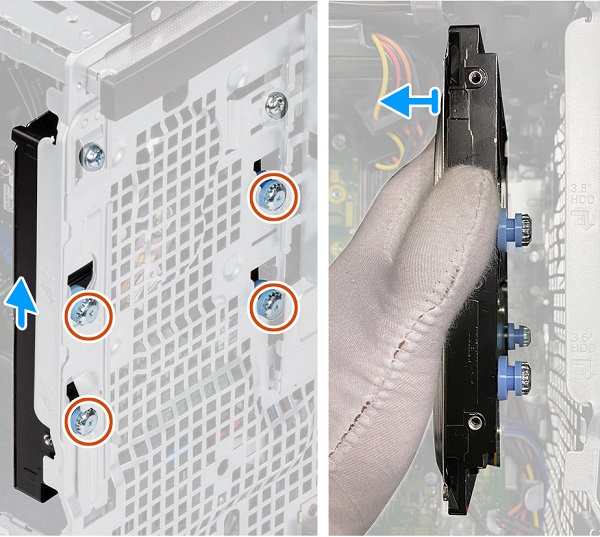

  1. Lossa de fyra (4) vingskruvarna som håller fast hårddisken mot chassit.

CRU_5080_MT_HDD_2_BK

  1. Lyft upp enheten tills tumskruvarna passar i chassit och lyft ut drivenheten ur datorn.

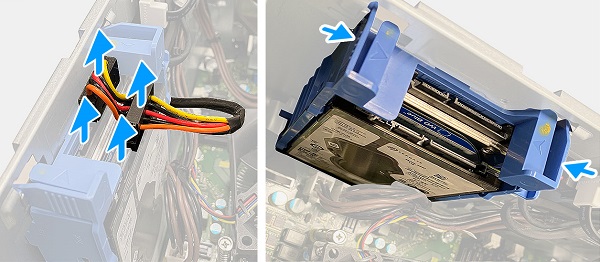

  1. Det här systemet har plats för två (2) 21/2-tums hårddiskar i ett blått fäste i det övre vänstra hörnet av systemet. Dra ut ström- och datakablarna på baksidan av drivenheten och tryck de blå flikarna mot drivenhetens mitt.

CRU_5080_MT_HDD_4_BK

  1. Lyft ut enhetskonsolen från sidan av datorn.

CRU_5080_MT_HDD_5_BK

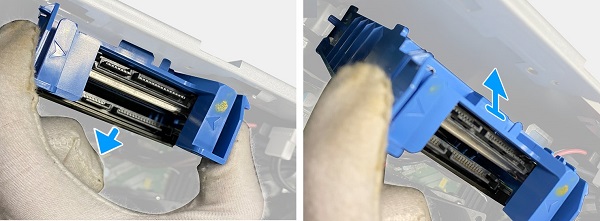

  1. Dra bort de två genomföringarna på ena sidan av det blå fästet från drivenheten. Drivenheten ska sedan gå att dra loss från den andra sidan.

Obs! Upprepa det sista steget för en sekundär hårddisk om en sådan finns.



  1. Anvisningar för förberedelser innan SSD-disken (Solid State Drive) avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

M.2 2230 PCIe SSD:

  1. Du hittar platsen för M.2 mitt på moderkortet. Avlägsna skruven som håller fast kortet i moderkortet.

CRU_7080_MT_SSD_1_BK

  1. Änden på kortet lyfts upp. Ta tag i det och dra ut det ur kontakten och systemet.

M.2 2280 PCIe SSD:

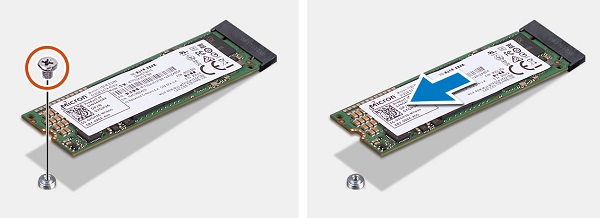

  1. Du hittar platsen för M.2 mitt på moderkortet. Avlägsna skruven som håller fast kortet i moderkortet.

CRU_7080_MT_SSD_2_BK

  1. Änden på kortet lyfts upp. Ta tag i det och dra ut det ur kontakten och systemet.



  1. Anvisningar om förberedelser före borttagning av den optiska enheten (ODD):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

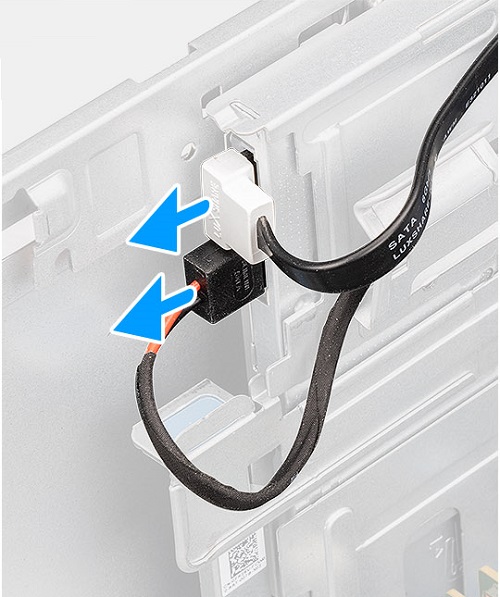

  2. Den optiska diskenheten sitter högst upp på systemet. Ta bort ström- och datakablarna på baksidan av drivenheten.

CRU_5080_MT_ODD_1_BK

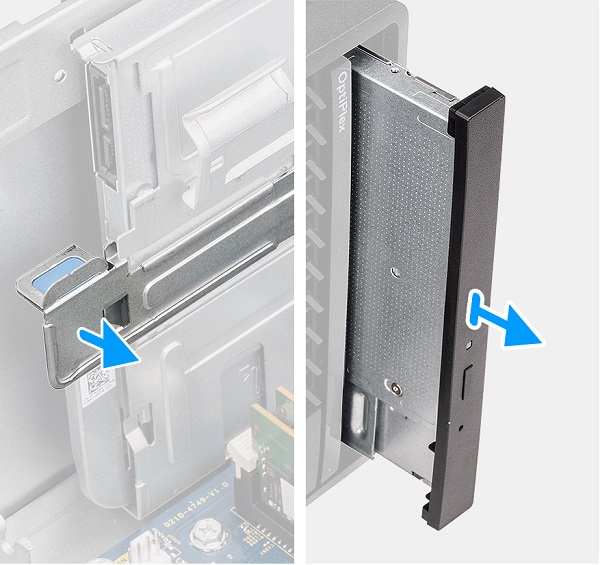

  1. Dra i den blå metallfliken på drivenhetens baksida och tryck ut drivenheten på framsidan av systemet.

CRU_5080_MT_ODD_2_BK

  1. Ta tag i drivenheten och dra ut den helt från systemet.

Obs! Ta bort metallfästet som är fäst vid enheten. Den måste monteras på en ersättningsenhet innan den sätts tillbaka i datorn.



  1. Anvisningar för förberedelser innan fläktkanalenheten avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

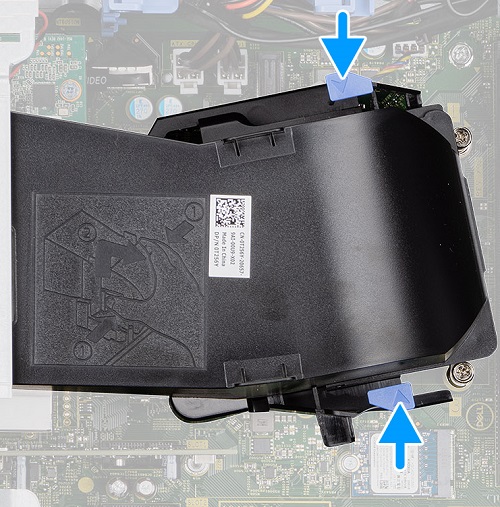

  2. Fläktkanalen sitter mellan chassits baksida och kylflänsen. Tryck de blå flikarna mot varandra.

CRU_5080_MT__Duct_1_BK.1

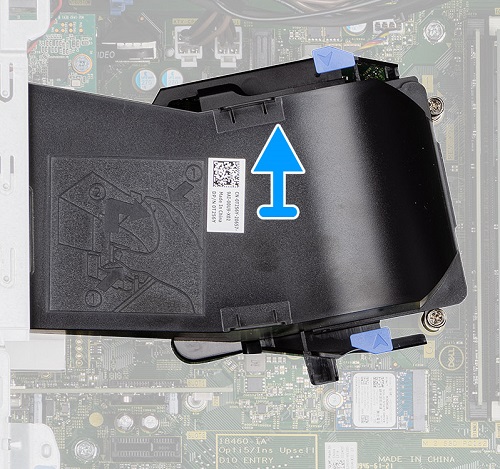

  1. Dra ut kanalen ur chassit.

CRU_5080_MT__Duct_2_BK.1



  1. Anvisningar om förberedelser före borttagning av expansionskort:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

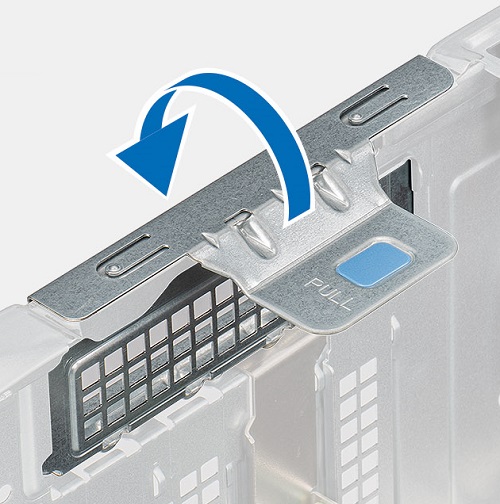

  2. Expansionskortplatserna finns ovanför nätaggregatet i det nedre vänstra hörnet av systemet. Vänd metallfästfliken mot datorns baksida.

CRU_7080_MT_ExpSlots_1_BK

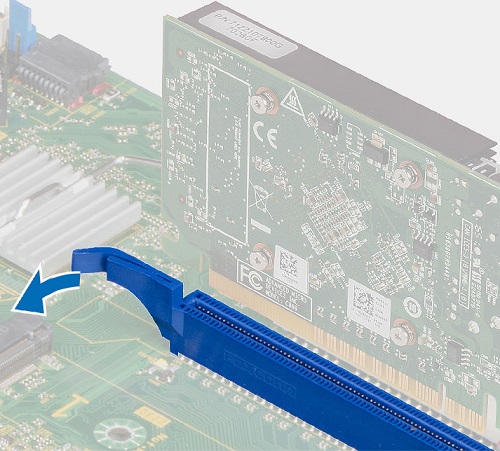

  1. Kontrollera om kortet är fastlåst i kortplatsen på moderkortet. I så fall drar du i frigöringsfliken samtidigt som du drar kortet rakt ut.

CRU_7080_MT_ExpSlots_2_BK

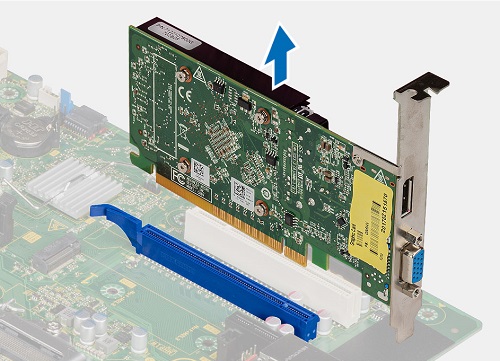

  1. Du ska dra det rakt ut ur chassit. Det finns nu en lucka på baksidan av systemet där du ska sätta i ett tomt kort.

CRU_7080_MT_ExpSlots_3_BK



  1. Anvisningar för förberedelser innan minnet avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

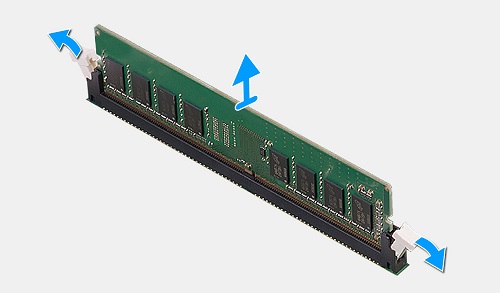

  2. Minneskortplatserna sitter mellan systemets framsida och kylflänsen. Tryck fästklämmorna, som sitter på vardera sidan av DIMM-modulen, bort från DIMM-modulen så att den lyfts upp ur kortplatsen.

CRU_7080_MT_Memory_1_BK

  1. Dra ut DIMM-minnesmodulen ur kortplatsen och chassit.

Obs! Upprepa dessa steg för så många DIMM-minnesmoduler som finns i systemet.



  1. Anvisningar för förberedelser innan knappcellsbatteriet avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

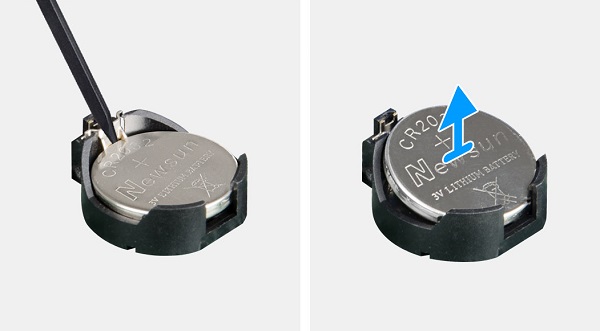

  2. Knappcellsbatteriet sitter i minnet och nätaggregatet i systemet. Använd en plastrits eller ett liknande verktyg och bänd upp spärren och lossa batteriet.

CRU_7080_MT_Coin_1_BK

  1. Lyft upp batteriet och ta ut det ur kontakten.



  1. Anvisningar om förberedelser före borttagning av den inbyggda högtalaren:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

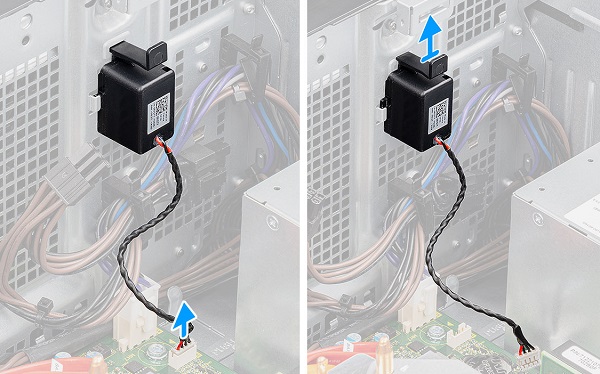

  2. Högtalaren är ansluten under hårddisken på 3 tum. Koppla bort högtalarkabeln från moderkortet.

CRU_7080_MT_Speaker_1_BK

  1. Dra i fliken på sidan av högtalaren och skjut ut den från sidan av chassit.



  1. Anvisningar för förberedelser innan WLAN-kort avlägsnas (Wi-Fi, trådlöst):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

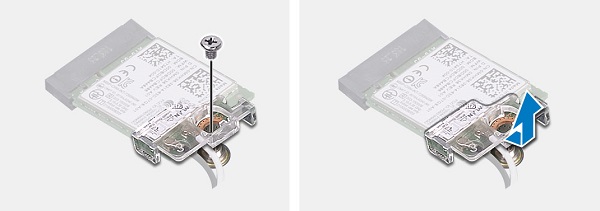

  2. Platsen för det trådlösa kortet sitter mellan knappcellsbatteriet och nätaggregatet i chassit. Ta bort skruven som håller fast antennkonsolen.

CRU_7080_MT_WiFi_1_BK

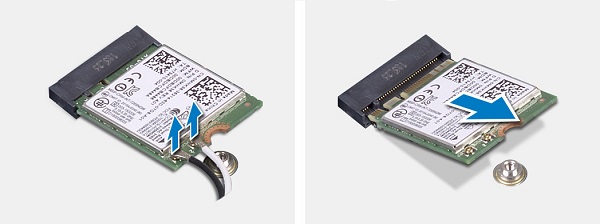

  1. Koppla från Wi-Fi-antennkablarna från kortet. (Kontakten är en tryckknappskontakt och bör lossna från kortet när du trycker lätt.)

CRU_7080_MT_WiFi_2_BK

  1. Dra ut kortet ur kortplatsen och systemet.



  1. Anvisningar för förberedelser innan nätaggregatet (PSU) avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

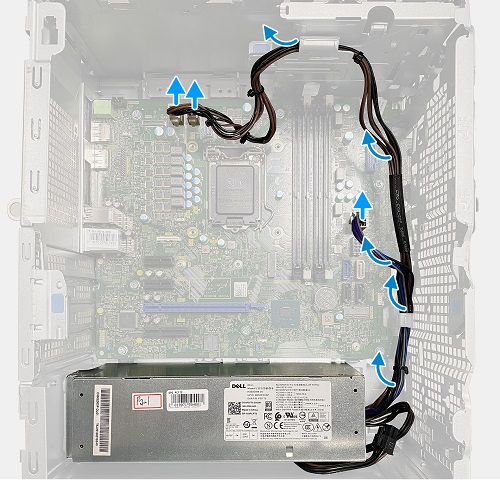

  2. Nätaggregatet sitter längst ned i det vänstra hörnet av systemet. Lägg systemet på vänster sida och koppla bort strömkablarna från moderkortet och drivenheterna.

CRU_5080_MT_PSU_1_BK

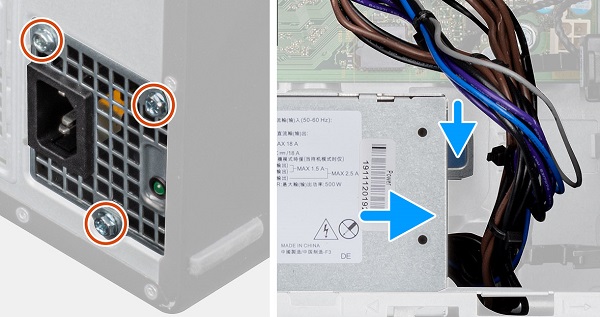

  1. Ta bort de tre (3) skruvarna som håller fast nätaggregatet mot chassits baksida. Tryck på metallfliken på nätaggregatets högra sida och tryck nätaggregatet mot chassits framsida.

CRU_7080_MT_PSU_2_BK

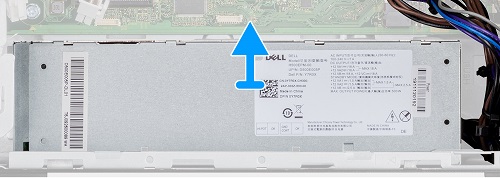

  1. Lyft ut nätaggregatet ur systemet.

CRU_7080_MT_PSU_3_BK

Kontakta vår tekniska support om du behöver ytterligare hjälp.
Kontakta oss Gå tillbaka till innehållssidan för nedmontering av OptiPlex 5080.
