Demonteringsveiledning for enhet som kan skiftes av kunden (CRU) på OptiPlex 5080-minitårn (MT)

Summary: Disse veiledningene veileder deg trinn for trinn gjennom sikker fjerning av CRU-deler (Customer Replaceable Unit) på en OptiPlex 5080-datamaskin. (CRU-er er deler av systemet som kan fjernes eller utskiftes uten behov for tekniker.) Veiledningene inneholder bilder som referanse. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, kan du se i systemhåndboken.

Artikkelen nedenfor inneholder informasjon om sikker bruk som du må ta i betraktning før du arbeider med elektrisk utstyr.

Cause

Denne delen gjelder ikke.

Resolution

Instruksjoner for fjerning



Merk: Hvis du vil se innholdet i en av delene nedenfor, klikker du på tittelen til den aktuelle delen for å åpne den.



|



ReqTools_E7450_BKeith_01



1 Liten Phillips skrutrekker 2 Plastspiss
3 Liten sporskrutrekker

Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke har tilgang til.



  1. Instruksjoner før fjerning av systemdekselet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

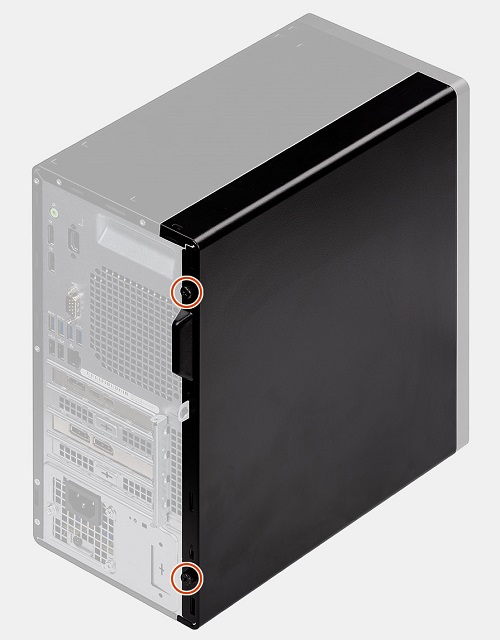

  2. Se på baksiden av PC-en, og løsne vingeskruen som fester panelet til høyre side av kabinettet. Trykk den ned for å låse opp tilgangspanelet på høyre side.

CRU_5080_MT_Door_1_BK

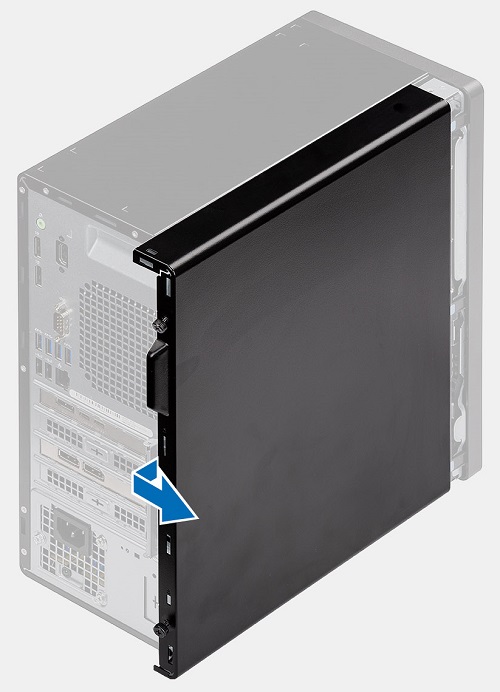

  1. Ta tak i tappen på baksiden av tilgangspanelet, og trekk den bort fra baksiden av PC-en. Løft tilgangspanelet når festepluggene er løsnet.

CRU_5080_MT_Door_2_BK



  1. Instruksjoner for hva du skal gjøre før du fjerner frontdekselet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

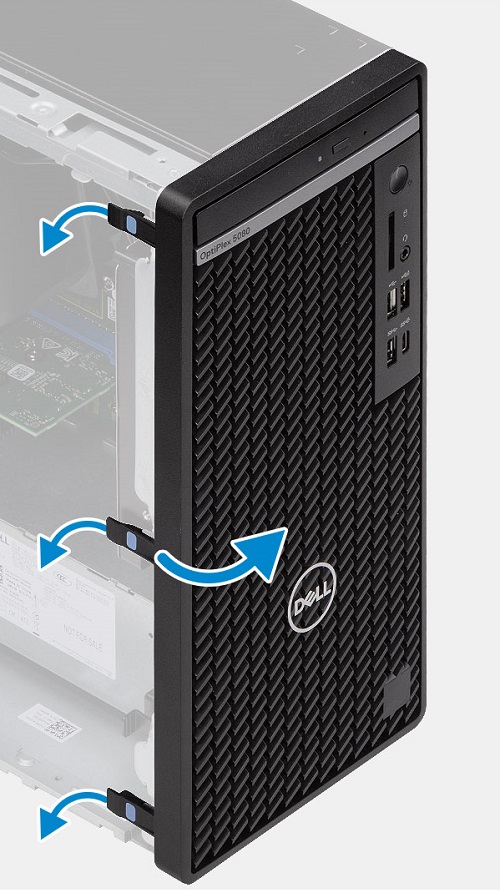

  2. Se på venstre kant av frontdekselet, og løsne de tre (3) låsetappene som fester dekselet til kabinettet.

CRU_5080_MT_Bezel_1_BK

  1. Drei dekselet mot høyre der krokene fester dekselet nede på høyre side.

CRU_5080_MT_Bezel_2_BK

  1. Fjern dekselet fra hengselsporene.



  1. Instruksjoner før fjerning av harddisken (HDD):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet og frontdekselet.

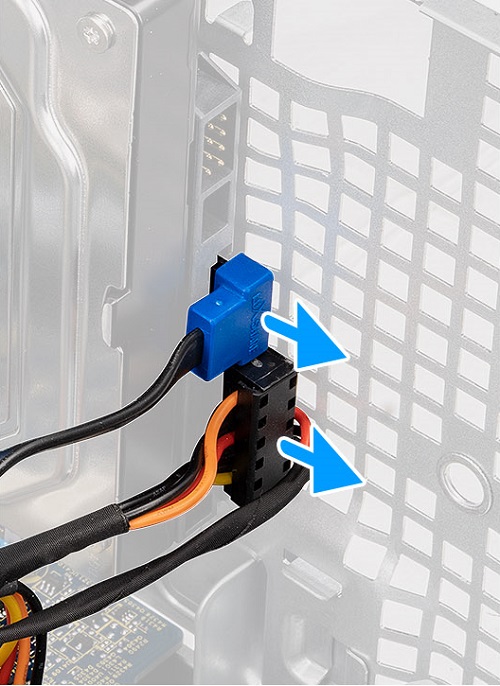

  1. Dette systemet har plass til én (1) 31/2" HDD på baksiden av kabinettet foran på systemet. Koble fra strøm- og datakablene bak på disken.

CRU_5080_MT_HDD_1_BK

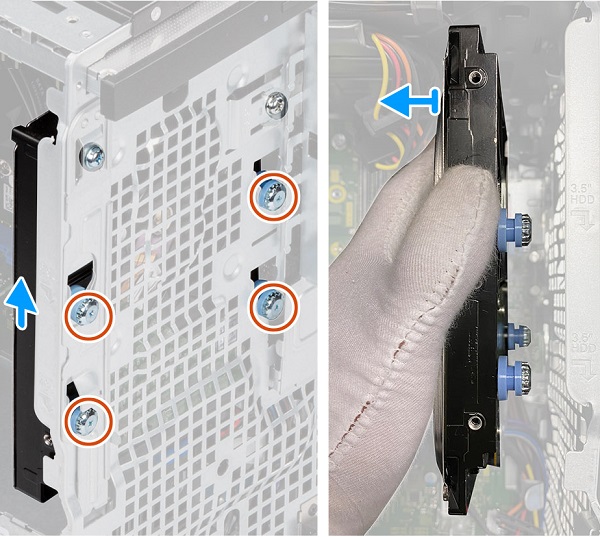

  1. Løsne de fire (4) vingeskruene som fester HDD-en til kabinettet.

CRU_5080_MT_HDD_2_BK

  1. Løft stasjonen opp til vingeskruene går gjennom kabinettet, og løft den ut av PC-en.

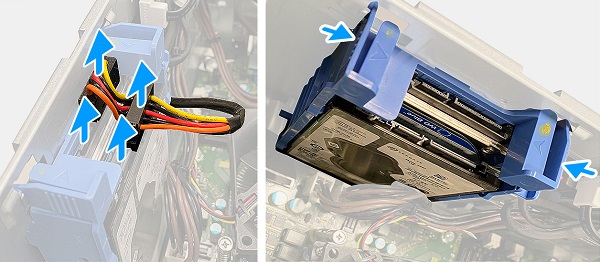

  1. Dette systemet har plass til to (2) 21/2" harddiskstasjoner i en blå brakett øverst til venstre på systemet. Koble fra strøm- og datakablene på baksiden av stasjonen, og skyv de blå tappene mot midten av stasjonen.

CRU_5080_MT_HDD_4_BK

  1. Løft stasjonsbraketten ut fra siden av PC-en.

CRU_5080_MT_HDD_5_BK

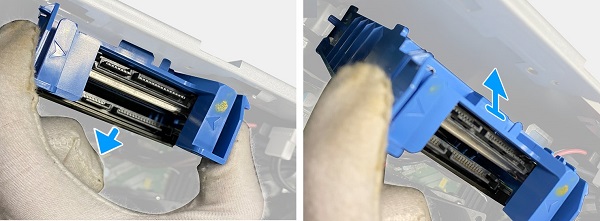

  1. Trykk de to maljene på den ene siden av den blå braketten bort fra stasjonen, slik at den løsner på den andre siden.

Merk: Gjenta det siste trinnet for en sekundær HDD hvis en er montert.



  1. Instruksjoner før fjerning av SSD-disken:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

M.2 2230 PCIe-SSD-en:

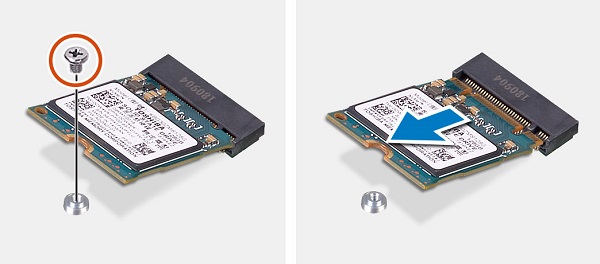

  1. Du finner sporet for M.2 på midten av hovedkortet. Fjern skruen som fester kortet til hovedkortet.

CRU_7080_MT_SSD_1_BK

  1. Enden av kortet spretter opp. Trekk det ut av kontakten og systemet.

M.2 2280 PCIe-SSD-en:

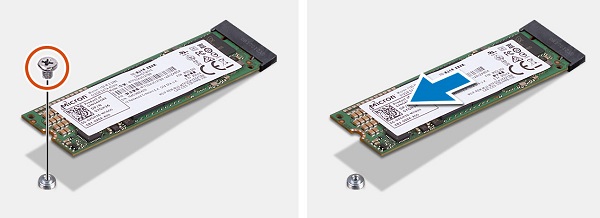

  1. Du finner sporet for M.2 på midten av hovedkortet. Fjern skruen som fester kortet til hovedkortet.

CRU_7080_MT_SSD_2_BK

  1. Enden av kortet spretter opp. Trekk det ut av kontakten og systemet.



  1. Instruksjoner før fjerning av optisk diskstasjon (ODD):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

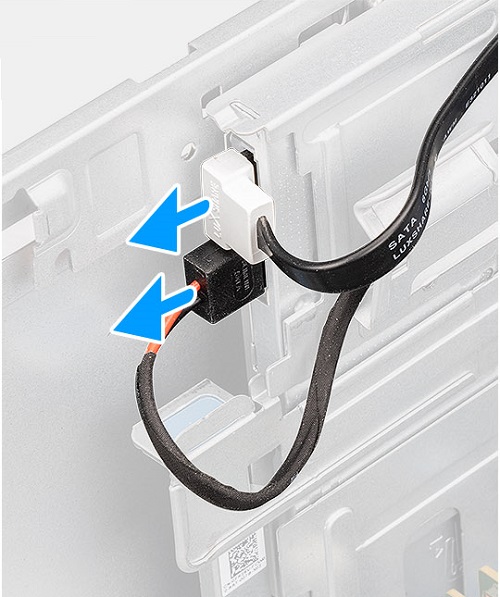

  2. Den optiske diskstasjonen er plassert øverst i systemet. Fjern strøm- og datakablene på baksiden av stasjonen.

CRU_5080_MT_ODD_1_BK

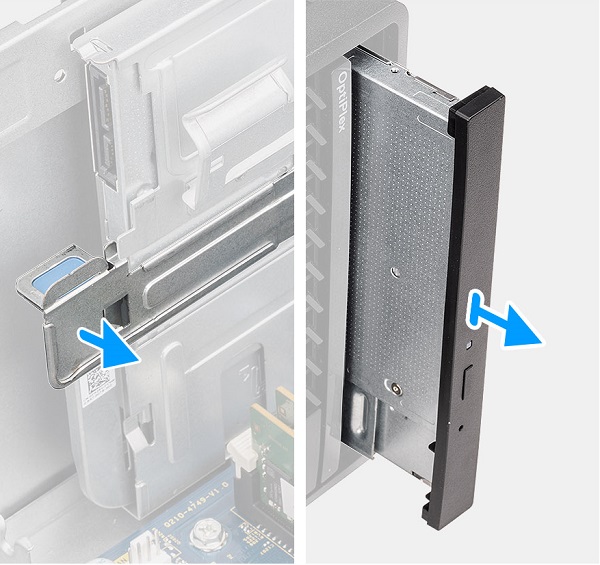

  1. Trekk i den blå metalltappen på baksiden av stasjonen, og skyv stasjonen ut foran på systemet.

CRU_5080_MT_ODD_2_BK

  1. Ta tak i stasjonen, og trekk den helt ut av systemet.

Merk: Ta ut metallbraketten som er festet til stasjonen. Den må installeres på en eventuell ny stasjon før du installerer den i PC-en igjen.



  1. Instruksjoner før fjerning av viftekanalenheten:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

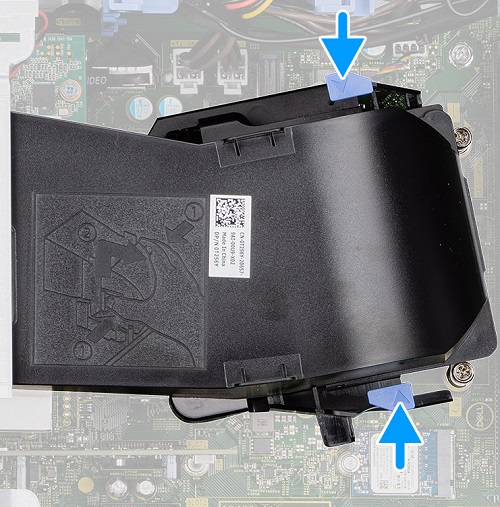

  2. Viftekanalen er installert mellom bakre del av kabinettet og kjøleribben. Trykk de blå tappene mot hverandre.

CRU_5080_MT_Fan_Duct_1_BK(1)

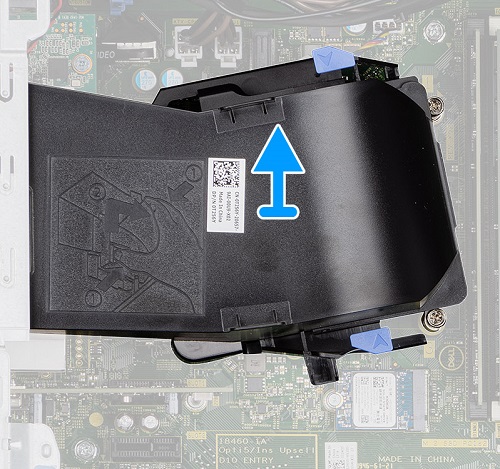

  1. Trekk kanalen ut av kabinettet.

CRU_5080_MT_Fan_Duct_2_BK(1)



  1. Instruksjoner før fjerning av ekspansjonskortene:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

  2. Ekspansjonskortsporet er plassert over strømforsyningsenheten i nedre venstre hjørne av systemet. Vipp metallfestetappen mot baksiden av PC-en.

CRU_7080_MT_ExpSlots_1_BK

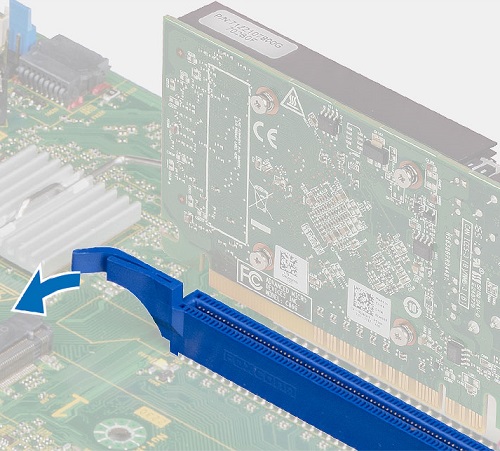

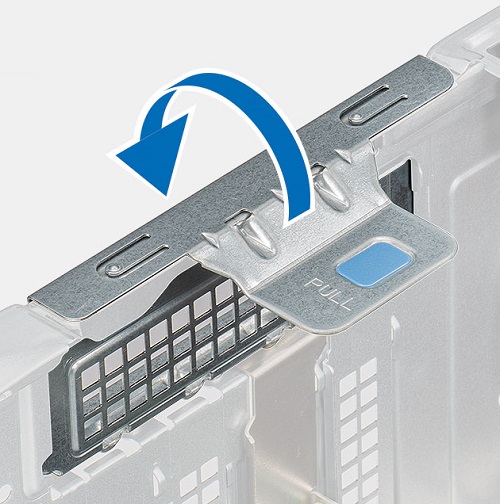

  1. Sjekk om kortet er låst i sporet på hovedkortet. Hvis det er det, trekker du i utløsertappen mens du trekker kortet rett ut.

CRU_7080_MT_ExpSlots_2_BK

  1. Du skal kunne trekke det rett ut av kabinettet. Dette etterlater et tomrom i systemet som du må installere et tomt kort i.

CRU_7080_MT_ExpSlots_3_BK



  1. Instruksjoner før fjerning av minnet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

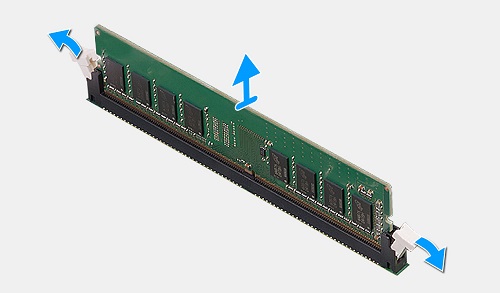

  2. Minnesporene er plassert mellom fronten av systemet og kjøleribben. Trykk festeklemmene på hver side av DIMM-en bort fra DIMM-en, slik at den løftes ut av sporet.

CRU_7080_MT_Memory_1_BK

  1. Trekk minne-DIMM-en ut av sporet og kabinettet.

Merk: Gjenta disse trinnene for så mange DIMM-er for minne som du finner i systemet.



  1. Instruksjoner før fjerning av klokkebatteriet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

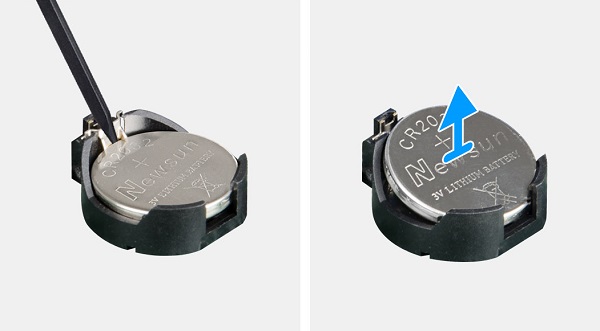

  2. Klokkebatteriet er plassert mellom minnet og strømforsyningsenheten i systemet. Bruk en plastspiss eller et lignende verktøy til å lirke opp luken og løsne batteriet.

CRU_7080_MT_Coin_1_BK

  1. Løft batteriet opp og ut av kontakten.



  1. Instruksjoner før fjerning av den interne høyttaleren:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

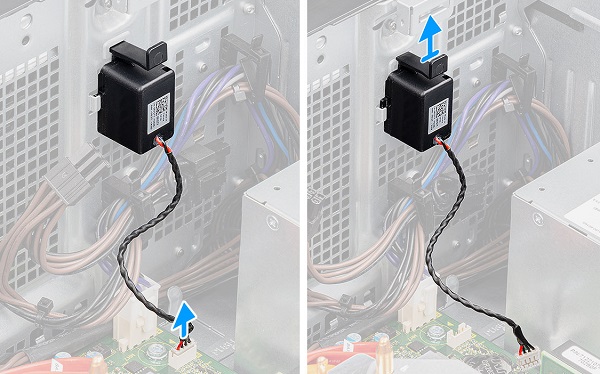

  2. Høyttaleren er koblet til under den 3-tommers HDD-en. Koble høyttalerkabelen fra hovedkortet.

CRU_7080_MT_Speaker_1_BK

  1. Trekk i tappen på siden av høyttaleren, og skyv den ut på siden av kabinettet.



  1. Instruksjoner før fjerning av WLAN-kortet (Wi-Fi, trådløst):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

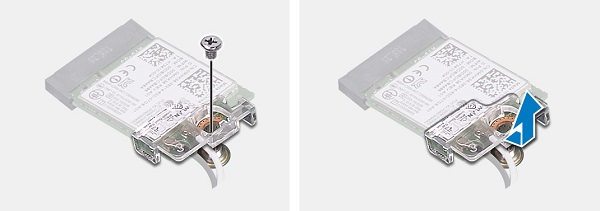

  2. Sporet for trådløskortet er plassert mellom klokkebatteriet og strømforsyningsenheten i kabinettet. Fjern skruen som holder antennebraketten på plass.

CRU_7080_MT_WiFi_1_BK

  1. Koble Wi-Fi-antennekablene fra kortet. (Kontakten er en trykknapp og skal løsne når du bruker litt kraft.)

CRU_7080_MT_WiFi_2_BK

  1. Trekk kortet ut av sporet og systemet.



  1. Instruksjoner før fjerning av strømforsyningsenheten (PSU):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

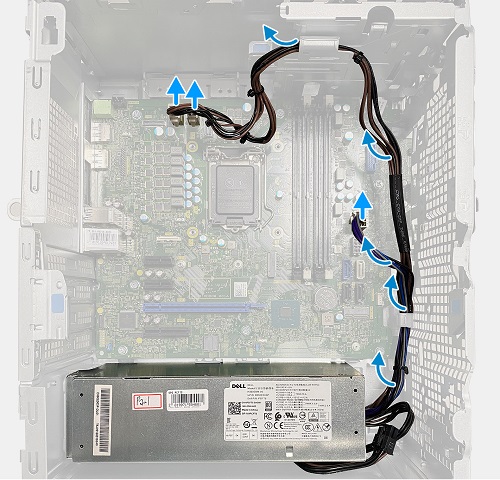

  2. Strømforsyningsenheten er plassert nederst i venstre hjørne av systemet. Legg systemet på venstre side, og koble strømkablene fra hovedkortet og diskene.

CRU_5080_MT_PSU_1_BK

  1. Fjern de tre (3) skruene som fester strømforsyningsenheten til baksiden av kabinettet. Trykk på metalltappen på høyre side av strømforsyningsenheten, og skyv strømforsyningsenheten mot fronten av kabinettet.

CRU_7080_MT_PSU_2_BK

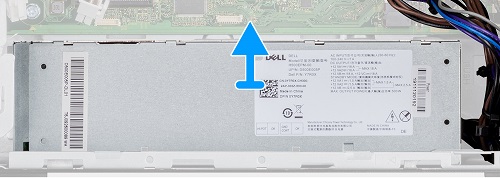

  1. Løft strømforsyningsenheten ut av systemet.

CRU_7080_MT_PSU_3_BK

Hvis du trenger mer hjelp, kan du kontakte teknisk støtte.
