Guia de remoção e desmontagem das CRUs (Customer Replaceable Units, Unidades Substituíveis do Cliente) da MT (Mini Tower, Minitorre) OptiPlex 5080
Summary: Estes guias apresentam instruções passo a passo sobre a remoção segura de peças de Unidade Substituível pelo Cliente (CRU) de um computador OptiPlex 5080. (As CRUs são as peças do sistema que não precisam de um engenheiro para removê-las ou substituí-las.) Os guias incluem imagens de referência do material utilizado. ...
Symptoms
Sumário:
Guia de remoção
Se esses guias não abordarem o que você deseja fazer, consulte o Manual do sistema.
O artigo abaixo apresenta informações sobre práticas seguras que devem ser consideradas antes de trabalhar com equipamentos elétricos.
Cause
Resolution
Instruções de remoção

| 1 | Chave Phillips pequena | 2 | Chave plástica |
| 3 | Chave de fenda pequena |
-
Instruções a serem seguidas antes da remoção da tampa do sistema:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
-

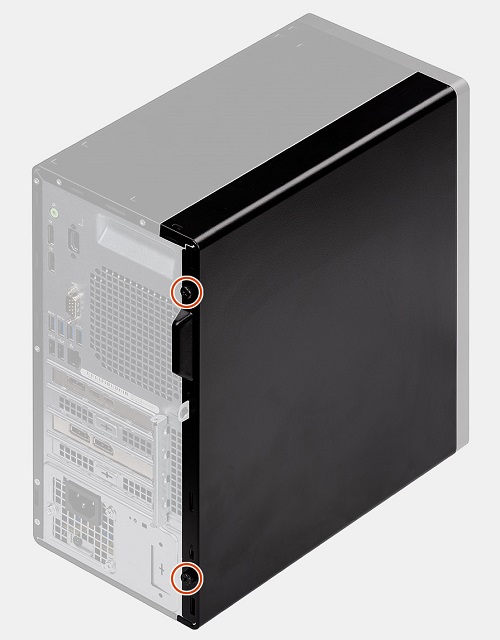

Na parte traseira do PC, solte o parafuso de aperto manual que prende o painel na lateral direita do chassi. Pressione-o para baixo para destravar o painel de acesso na lateral direita.

-

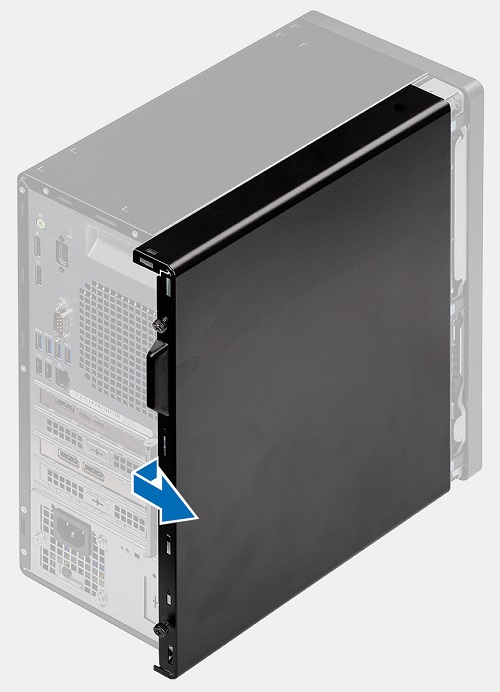

Segure a aba na parte traseira do painel de acesso e puxe-a para fora da parte traseira do PC. Levante o painel de acesso para fora quando os terminais de fixação se soltarem.

-
Instruções a serem seguidas antes da remoção da tampa frontal:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

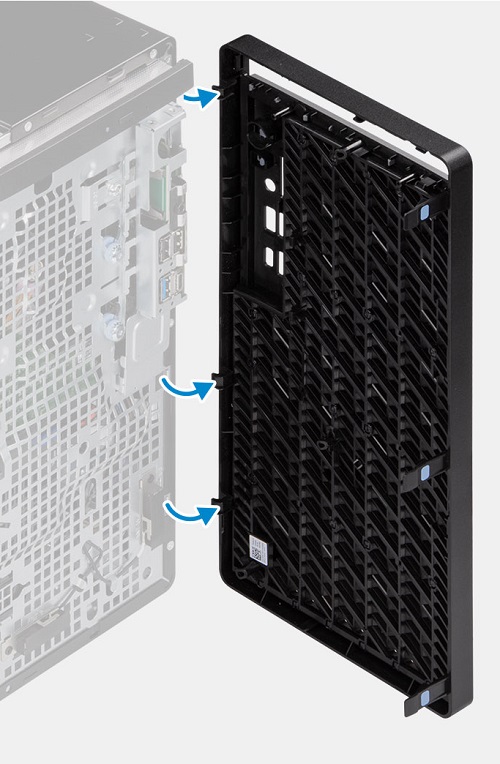

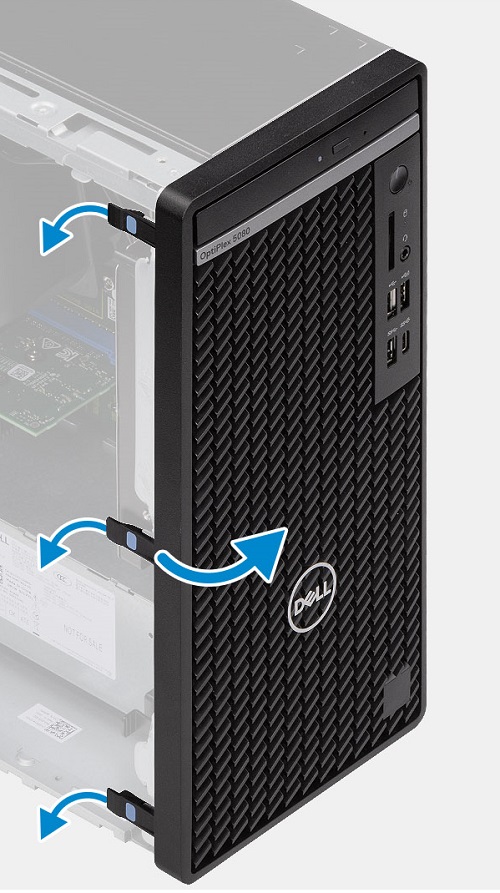

Na borda esquerda da tampa frontal, solte as 3 (três) presilhas de retenção que prendem a tampa ao chassi.

-
Gire a borda para a direita, onde ela fica presa por ganchos na lateral direita.

-
Remova a borda dos slots das dobradiças.
-
Instruções a serem seguidas antes da remoção do disco rígido:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema e a tampa frontal.
-
-

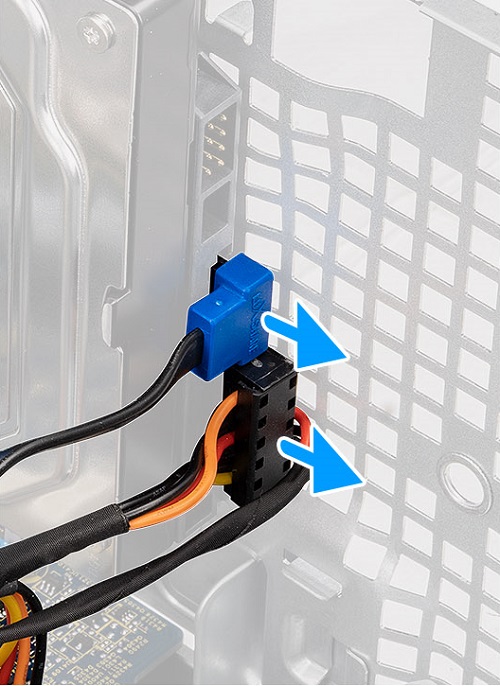

Este sistema pode instalar um (1) disco rígido de 31/2" na parte traseira do chassi na parte frontal do sistema. Desconecte os cabos de alimentação e de dados da parte traseira da unidade.

-

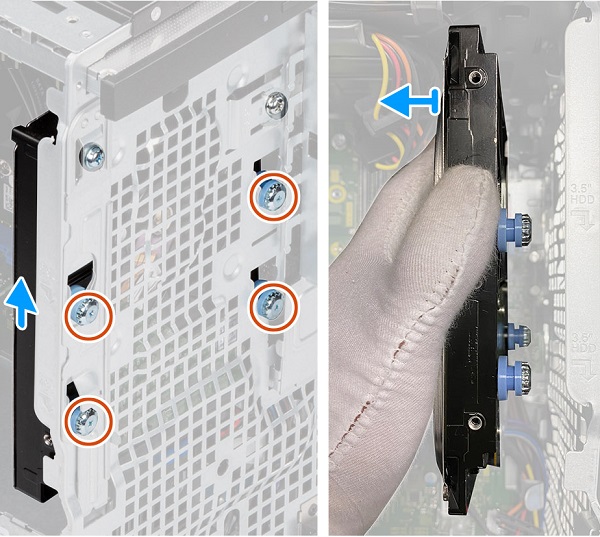

Solte os 4 (quatro) parafusos de aperto manual que prendem o disco rígido ao chassi.

-
Levante a unidade até que os parafusos de aperto manual encaixem-se no chassi e remova a unidade do PC.
-

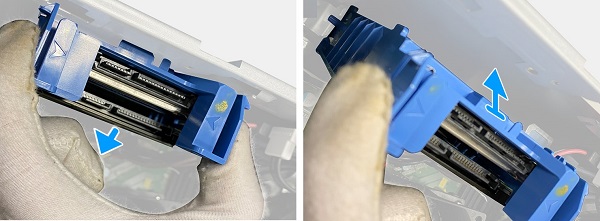

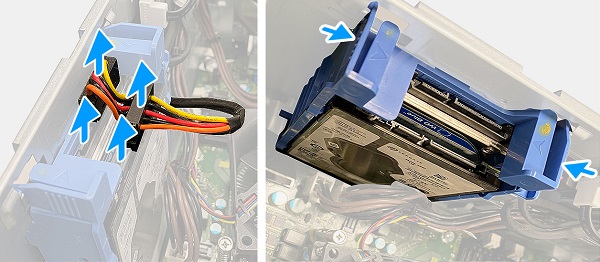

Este sistema pode acomodar dois (2) discos rígidos de 21/2" em um suporte azul no canto superior esquerdo do sistema. Desconecte os cabos de alimentação e de dados da parte traseira da unidade e empurre as presilhas azuis em direção ao centro da unidade.

-
Remova da lateral do PC o suporte de unidade.

-
Retire da unidade os dois anéis isolantes de fixação em uma lateral do suporte azul. Com isso, a unidade se soltará da outra lateral.
-
Instruções a serem seguidas antes da remoção da SSD (Solid State Drive, Unidade de Estado Sólido):
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
A SSD PCIe M.2 2230:
-

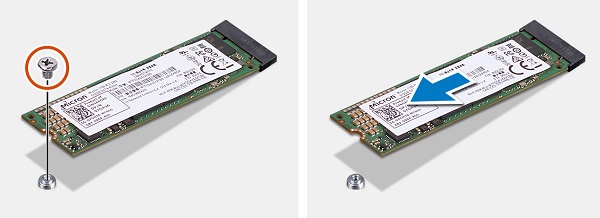

O slot para a M.2 encontra-se no centro da placa-mãe. Remova o único parafuso que prende a placa na placa-mãe.

-
A extremidade da placa levantará. Segure-a e retire a placa do conector e do sistema.
A SSD PCIe M.2 2280:
-
O slot para a M.2 encontra-se no centro da placa-mãe. Remova o único parafuso que prende a placa na placa-mãe.

-
A extremidade da placa levantará. Segure-a e retire a placa do conector e do sistema.
-
Instruções a serem seguidas antes da remoção da ODD (Optical Disc Drive, Unidade de Disco Óptico):
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

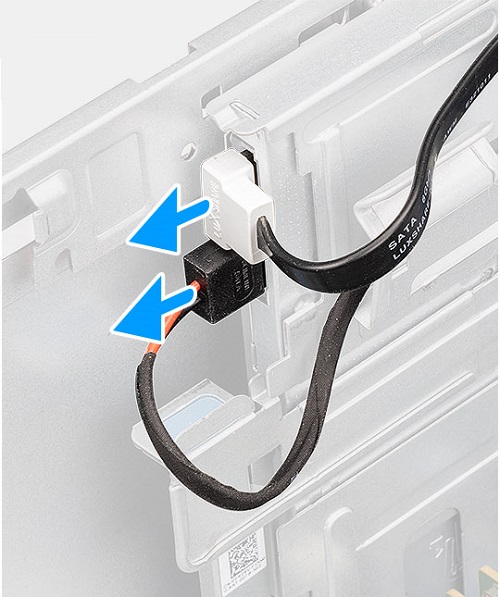

A unidade de disco óptico fica na parte superior do sistema. Remova os cabos de alimentação e de dados da parte traseira da unidade.

-
Puxe a presilha metálica azul na parte traseira da unidade e empurre a unidade para fora da parte frontal do sistema.

-
Segure a unidade e remova-a totalmente do sistema.
-
Instruções a serem seguidas antes da remoção do conjunto do duto do ventilador:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

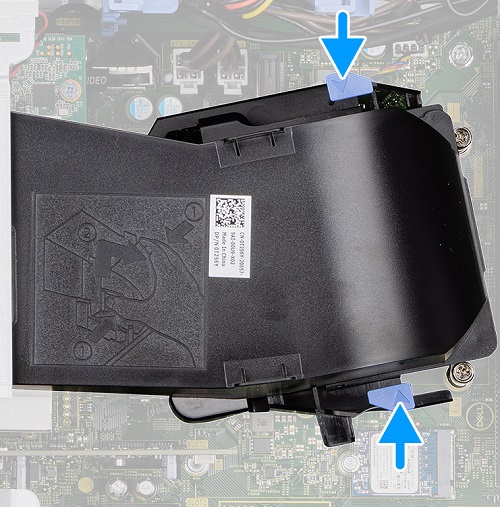

O duto do ventilador é instalado entre a parte traseira do chassi e o dissipador de calor. Pressione as presilhas azuis uma em direção à outra.

-

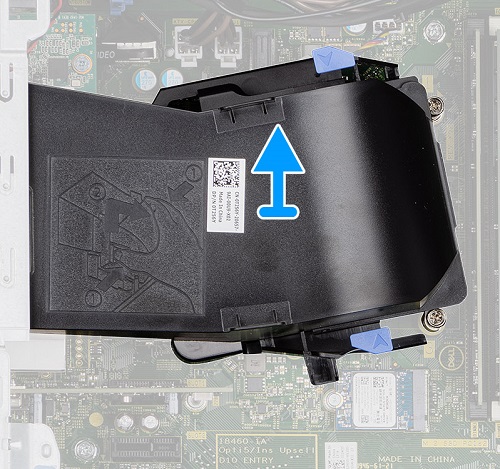

Puxe o duto para fora do chassi.

-
Instruções a serem seguidas antes da remoção das placas de expansão:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

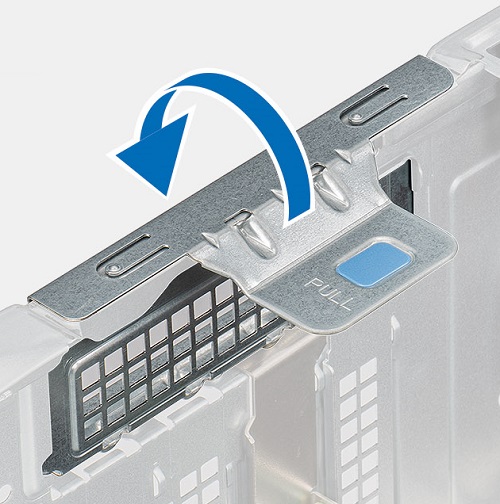

Os slots de placa de expansão estão localizados acima da PSU, no canto inferior esquerdo do sistema. Vire a presilha metálica de fixação em direção à parte traseira do PC.

-

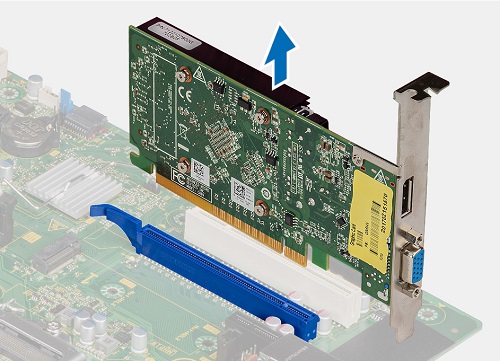

Verifique se a placa está travada no slot da placa-mãe. Se estiver, puxe a presilha de liberação enquanto retira a placa em linha reta.

-
Ela deve sair em linha reta para fora do chassi. Com isso, haverá o espaço livre necessário na parte traseira do sistema.

-
Instruções a serem seguidas antes da remoção da memória:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

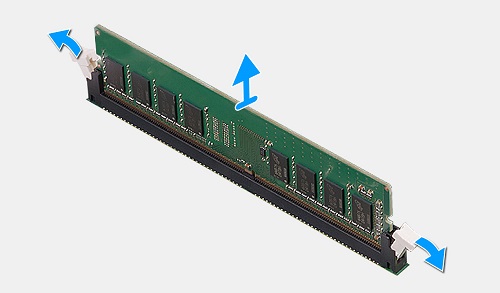

Os slots de memória estão localizados entre a parte frontal do sistema e o dissipador de calor. Pressione para fora os clipes de fixação em ambas as laterais do DIMM para que ele saia do slot.

-
Puxe o DIMM de memória para fora do slot e do chassi.
-
Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

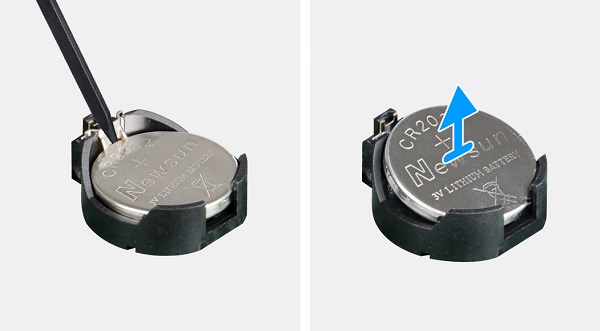

A bateria de célula tipo moeda está localizada entre a memória e a PSU no sistema. Usando uma haste plástica ou ferramenta similar, solte a trava e solte a bateria.

-
Levante a bateria e remova-a do conector.
-
Instruções a serem seguidas antes da remoção do alto-falante interno:
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

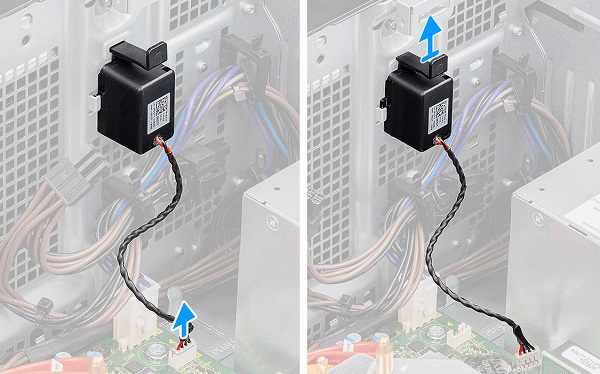

O alto-falante fica conectado abaixo do disco rígido 3. Desconecte o cabo do alto-falante da placa-mãe.

-
Puxe a presilha na lateral do alto-falante e deslize-o para fora da lateral do chassi.
-
Instruções a serem seguidas antes da remoção da placa WLAN (Wi-Fi, sem fio):
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

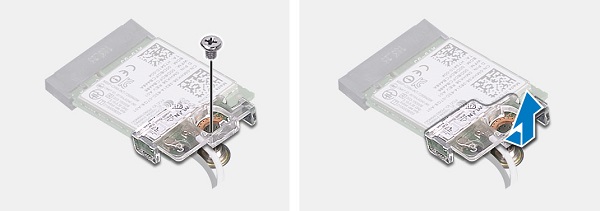

O slot da placa sem fio está localizado entre a bateria de célula tipo moeda e a PSU no chassi. Remova o único parafuso que prende o suporte da antena.

-

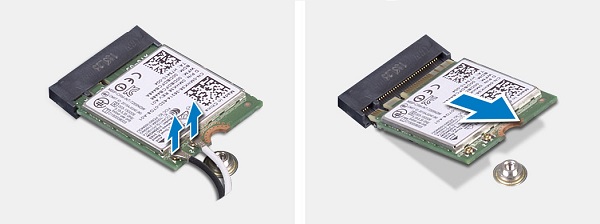

Desconecte os cabos da antena Wi-Fi da placa. (O conector é um pino de pressão que se soltará da placa assim que você pressioná-lo levemente.)

-
Puxe a placa para fora do slot e do sistema.
-
Instruções a serem seguidas antes da remoção da PSU (Power Supply Unit, Unidade de Distribuição de Energia):
-
Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.
-
Desligue todos os cabos telefônicos, de rede e USB do computador.
-
Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
-
Remova a tampa do sistema.
-
-

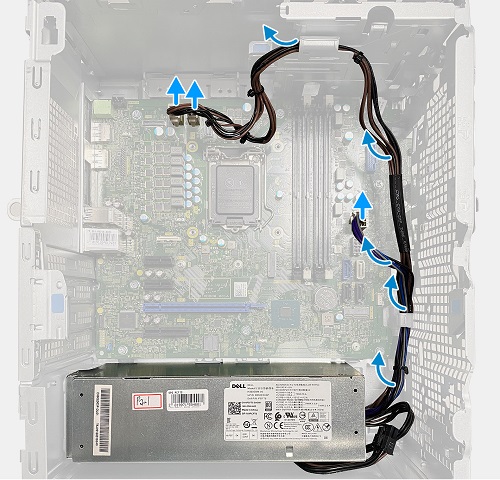

A PSU está localizada na parte inferior do canto esquerdo do sistema. Coloque o sistema apoiado na lateral esquerda e desconecte os cabos de alimentação da placa-mãe e das unidades.

-
Remova os três (3) parafusos que prendem a PSU à parte traseira do chassi. Pressione a presilha de metal na lateral direita da PSU e empurre a PSU em direção à parte frontal do chassi.

-

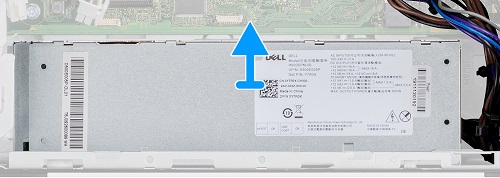

Levante a PSU para fora do sistema.
