- CRU 拆卸指南
- 拆卸说明
本指南旨在确保安全拆卸 Precision 7550 移动工作站系统中被认为是客户可更换部件 (CRU) 的部件。CRU 是系统中应无需由工程师进行拆卸或更换的部件。
如果这些指南不包括您希望执行的操作,请参阅 Precision 7550 移动工作站系统手册。
返回页首
1 |
小号梅花槽螺丝刀 |
2 |
塑料尺 |
3 |
小号平头螺丝刀 |
|
|
注:请注意,使用大型梅花槽或平头螺丝刀可能会导致损坏螺钉的头。如果没有提供给我们的现场工程师的专用工具,将无法进行拆卸。
-
卸下 SD 卡前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
将 SD 卡推入 SD 卡插槽,以将其从计算机中释放出来。
-
将 SD 卡完全拉出插槽和系统。
-
拆卸检修板前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-

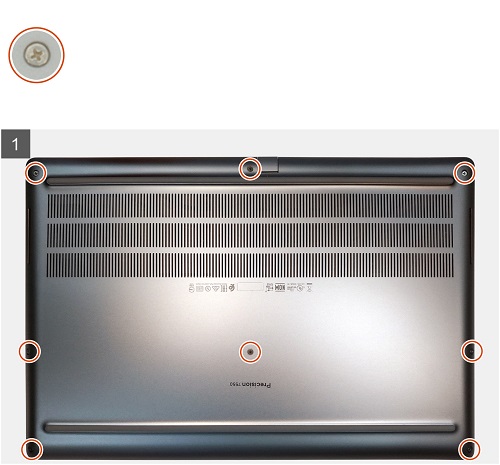

松开将基座护盖固定至计算机的八颗固定螺钉。
-
使用塑料尺,从护盖底部边缘开始撬开基座护盖。
注:对于不带智能卡读卡器的型号,从智能卡读卡器插槽撬开基座护盖。请使用手指撬开基座护盖,因为使用塑料划片或任何其他尖锐物体可能会损坏基座护盖。
-
从底部边缘开始提起基座护盖,然后将其从计算机上卸下。
-
卸下 Cellular SIM 卡前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
请卸下 SD 卡和检修面板。
-
找到 WLAN 卡旁边的 SIM 卡。
-
轻轻向左滑动 SIM 卡护盖以将其解锁 [1],将 SIM 卡沿卡的右边缘向上翻转 [2]。
-
从 SIM 卡插槽 [3] 卸下 SIM 卡。
警告:SIM 卡护盖非常脆弱,如果在打开之前未正确解锁,则可能很容易损坏。
-
卸下电池前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
请卸下 SD 卡和检修面板。
-

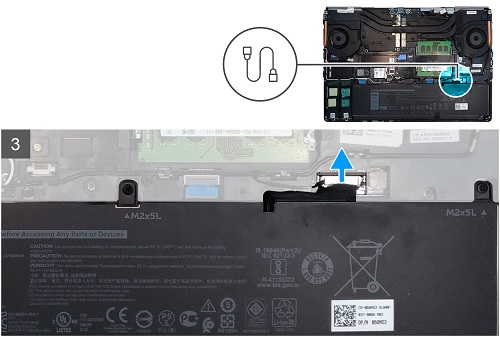

从系统主板上的接头拔下电池电缆。
-
拧下将电池固定至计算机的三颗 (M2x5) 螺钉。
-
轻轻提起电池,然后断开电池线缆与电池连接器的连接。
-
从计算机中取出电池。
-
卸下 WLAN 卡前的拆卸前说明(WiFi、无线):
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
请卸下 SD 卡和检修面板。
-

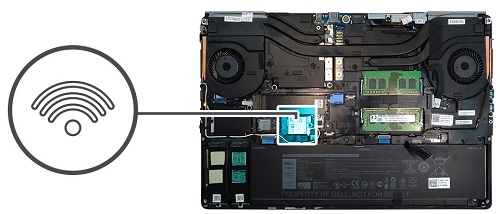

WLAN 卡位于SIM 卡插槽的右侧。
-

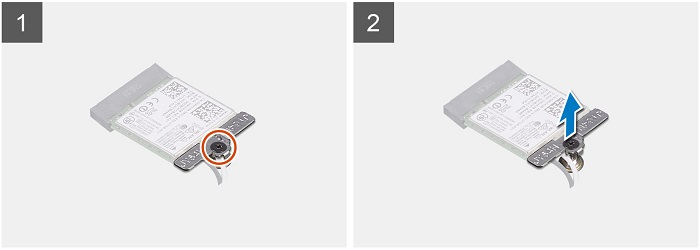

卸下用于固定 WLAN 卡支架 [2] 的固定螺钉 [1]。
-
断开天线线缆与该卡 [3] 的连接,然后将 WLAN 卡从系统主板 [4] 上的连接器滑出。
-
卸下 Cellular WWAN 无线卡前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
请卸下 SD 卡和检修面板。
-
WWAN 卡位于 SIM 卡插槽的左侧。
-

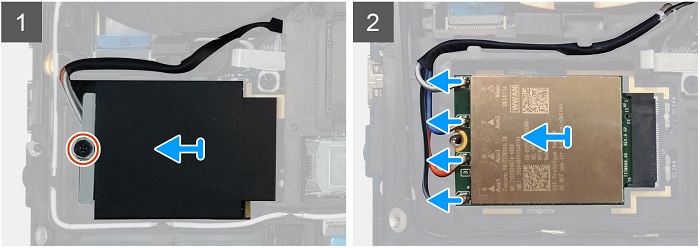

拧下用于固定 WWAN 卡支架的螺钉 [1],然后将 WWAN 卡支架提离 WWAN 卡。
-
断开天线线缆 [2] 与 WWAN 卡的连接,然后向左滑动以从插槽中卸下 WWAN 卡。
-
卸下键盘前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
卸下 SD 卡、检修面板和电池。
-
使用塑料划片,从凹槽点 [1] 开始撬起键盘格架的顶部边缘,然后沿侧边和底部边缘撬起。
-
从键盘中卸下键盘格架。
-
找到电池下方的键盘线缆,提起 ZIF 连接器上的闩锁,然后断开键盘线缆 [1] 和键盘背光线缆 [1] 与主板上连接器的连接。
-
拧下将键盘固定至掌托 [2] 的七 (7) 颗螺钉,然后从两侧均可撬起键盘的底部边缘。
-
将键盘线缆和键盘小心地向您所在方向拉动,并将其从系统中提出。
-
卸下内存模块前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
卸下 SD 卡、检修面板、电池和键盘。
-

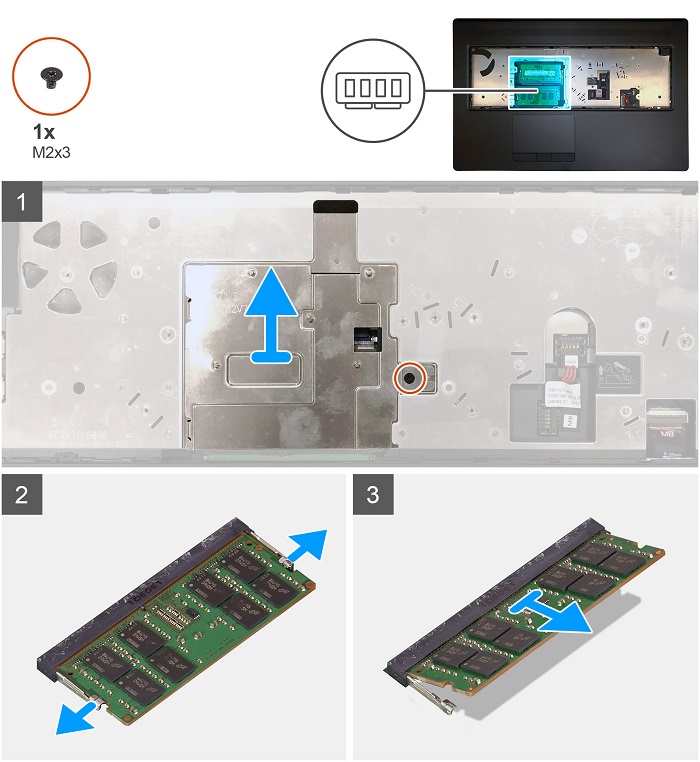

主内存位于键盘下方,请拧下用于固定内存护罩 [1] 的一颗螺钉,向右滑动护罩并将其提离内存 [2],接着将金属固定夹拉离内存 DIMM [3] 并将其提离 PC [4],然后对该位置的任何其他内存 DIMM 重复此操作。
-

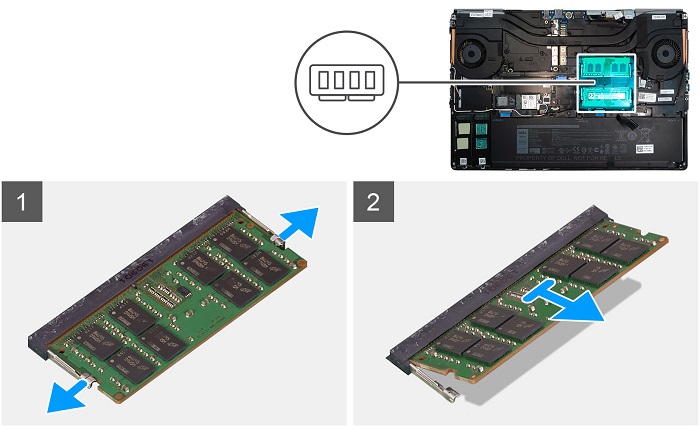

将系统翻转过来,因为次内存位于系统基座的中间位置。拉开内存 DIMM [1] 两侧的金属固定夹并将其从插槽 [2] 中提出,然后对该位置的任何其他 DIMM 重复此操作。
-
卸下 M.2 固态硬盘 (SSD) 前的拆卸前说明:
-
在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份。
-
断开计算机上连接的所有电话线、网线或 USB 线缆。
-
断开计算机以及所有连接设备的电源插座。
-
卸下 SD 卡、检修面板和电池。
-
系统基座上有三 (3) 个可能的位置来安装 M.2 SSD 卡。以下步骤将引导您了解每个部件位置:

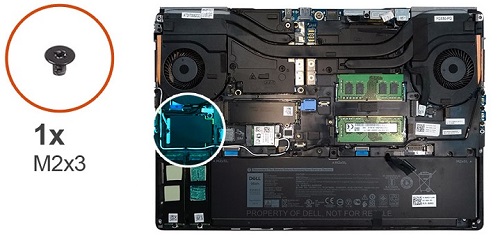

- 插槽 3 位于基座电池槽右上角,拧下用于固定散热板 [1] 的一颗螺钉,然后将该板从系统 [2] 中拉出,拧下用于固定卡端的螺钉 [3],然后将该卡提离 PC [4]。
- 插槽 4 位于基座左下角,拧下用于固定散热板的一颗螺钉 [1],然后将该板从 PC [2] 中提起。要从系统中卸下 M.2 卡,请拧下该卡左下角的螺钉 [3],然后将该卡提离模块 [4]。
- 插槽 5 在插槽 4 和右侧风扇的旁边,拧下用于固定散热板 [1] 的一颗螺钉,然后将该板从系统 [2] 中拉出。拧下用于固定卡端的螺钉 [3] 并将该卡提离 PC [4]。
