目次:
- CTDセンサーのクリーニング
- ROSのクリーニング
- イメージングドラムの交換
1.CTDセンサーのクリーニング
- プリンタの電源が切れていることを確認します。
- ラッチを押し下げて、背面カバーを開きます。
- 右側のカバーを開きます。

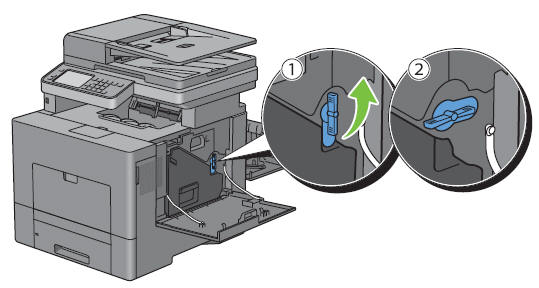

- 使用済みトナー ボックスのロック レバーを反時計回りに90度回して、使用済みトナー ボックスのロックを解除します。
- 使用済みトナー ボックスのハンドルを持って引き出します。このとき、使用済みトナーがこぼれないように、ハンドルを垂直に持ちます。
警告:使用済みトナーボックスを取り外すとき、落とさないように注意してください。
警告:使用済みトナー ボックスを取り外した後、図に示されている部品に触れないでください。トナーで、手が汚れたり、染みがつく場合があります。
- 取り外した使用済みトナー ボックスは、平らな場所に立てて置きます。
警告:使用済みトナー ボックスを横に置かないでください。誤動作を引き起こしたり、トナーがこぼれたりする可能性があります。

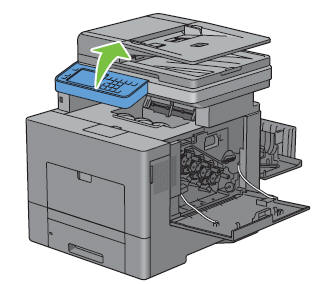

- オペレーター パネルを持ち上げます。
- トップカバーを開きます。
- 転写ベルト ユニットの両側にあるループに指を入れ、引き出します。

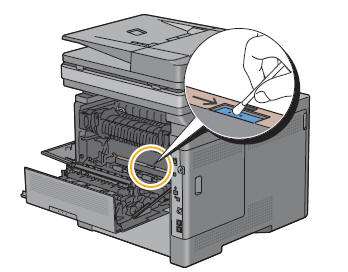

- 清潔な乾いた綿棒で(図のように)CTDセンサーをクリーニングします。
トップに戻る
2.ROSのクリーニング
プリンター内部の染みによる印字品質の低下を防止するために、ドラム カートリッジを交換するたびに、クリーニング ロッドでプリンターの内部を定期的にクリーニングしてください。
- 右側のカバーを開きます。
- 使用済みトナー ボックスのロック レバーを反時計回りに90度回して、使用済みトナー ボックスのロックを解除します。
- 使用済みトナー ボックスのハンドルを持って引き出します。このとき、使用済みトナーがこぼれないように、ハンドルを垂直に持ちます。
警告:使用済みトナーボックスを取り外すとき、落とさないように注意してください。
警告:使用済みトナー ボックスを取り外した後、図に示されている部品に触れないでください。トナーで、手が汚れたり、染みがつく場合があります。
- 取り外した使用済みトナー ボックスは、平らな場所に立てて置きます。
警告:使用済みトナー ボックスを横に置かないでください。誤動作を引き起こしたり、トナーがこぼれたりする可能性があります。
- クリーニング ロッドをプリンター内部から引き出します。
- 図のように、プリンターの内部でカチッと音がするまで4つの穴のいずれかにクリーニング ロッドを挿入し、それから引き出します。
- 他の3つの穴についても、ステップ6を繰り返します。各穴とも、1回だけの挿入で十分です。
トップに戻る
3.イメージングドラムの交換
エラーが解決しない場合は、イメージング ドラムのいずれかを交換する必要があります。対応エラー コードをチェックして、交換が必要なドラムを見つけます。
- 092-670 - 黄色
- 092-671 - マゼンタ
- 092-672 - シアン
- 092-670 – 黒
ドラムを交換したら、ファームウェアをアップデートします。
メモ: メモ:ドラム カートリッジを交換してもエラーが解決しない場合は、ベルト ユニットを交換してください。ベルト ユニットを交換してもエラーが解決しない場合は、次のリンクからDellテクニカル サポートに問い合わせてください。
トップに戻る
これらのステップで問題が解決しない場合は、デル・テクニカル・サポートにお問い合わせください。
詳細については、お使いのプリンター モデルの
ユーザー ガイドを参照してください。また、その他の情報、トラブルシューティング、およびビデオについては、Dell
プリンター サポート サイトを参照してください。
