PowerEdge 서버에서 하드웨어 진단 프로그램을 실행하는 방법

Summary: 하드웨어 진단은 하드웨어가 제대로 작동하고 있는지 확인하기 위해 서버의 사전 OS에 설치된 내장형 툴입니다.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
이 문서에서는 Dell이 기본 문제 해결 및 유지 관리를 위해 제공한 도구인 PowerEdge 서버에서 하드웨어 진단 프로그램을 시작하는 방법을 보여줍니다.



목차

  1. 소개
  2. PowerEdge 서버 12G 이상 모델
  3. PowerEdge 서버 11G
  4. PowerEdge 서버 9G/10G

1. 소개

하드웨어 진단은 서버의 사전 OS에 설치된 내장형 도구입니다. 이 프로그램은 Dell에서 제공합니다.

하드웨어 진단 유틸리티를 사용하여 진단 프로그램을 실행하는 것이 좋습니다. 이 유틸리티는 연결된 하드웨어가 제대로 작동하는지 확인하기 위해 정기 유지 보수 계획의 일부로 제공됩니다.

진단 유틸리티는 연결된 하드웨어의 물리적(논리적) 보기가 아니라 운영 체제 및 기타 온라인 툴에서 식별할 수 없는 하드웨어 문제를 식별할 수 있습니다.

하드웨어 진단 유틸리티를 사용하여 메모리, I/O 디바이스, CPU, 물리적 디스크 드라이브 및 기타 주변 디바이스를 확인할 수 있습니다.

이 절차는 서버 세대에 따라 달라지며, 바로 가기와 스크린 샷은 아래에서 볼 수 있습니다.

PowerEdge 서버의 사용 설명서에서 자세한 정보를 확인하십시오.

  1. Dell.com/Support에서 PowerEdge 섹션으로 이동합니다.
  2. 일치하는 시스템 유형을 선택하여 클릭합니다.
  3. 사용 가능한 모든 설명서가 표시됩니다.



SLN283546_en_US__1icon 참고: Dell 서버 세대를 정의하는 데 도움이 필요하십니까? 다음 문서를 참조하십시오. 서버 세대를 식별하는 방법

2. PowerEdge 서버 12G 이상 모델

  1. 시작 시 F10을 누릅니다.
  2. Lifecycle Controller의 왼쪽 창에 있는 하드웨어 진단(Hardware Diagnostics)을 클릭합니다.
  3. 오른쪽 창에서 하드웨어 진단 실행(Run Hardware Diagnostics)을 클릭합니다. 진단 프로그램이 실행됩니다.
  4. 화면의 지침을 따릅니다. 테스트가 완료되면, 진단 검사 결과가 화면에 표시됩니다. (그림 1 - 영어로만 제공)

SLN283546_en_US__2image(18242)
그림 1: ePSA 진단 프로그램


SLN283546_en_US__1icon 참고: 하드웨어 진단 페이지를 닫으려면 시스템을 재시작합니다.

3. PowerEdge 서버 11G

  1. 시작 시, F10을 눌러 Lifecycle Controller로 들어갑니다.
  2. 하드웨어 진단(Hardware Diagnostics)을 클릭합니다.
  3. 화면에서


    • 진단 실행(Run Diags)을 선택하여 구성 요소를 테스트합니다(그림 2 (영어로만 제공)).
    • MPMemory로 메모리 모듈에 진단 프로그램을 실행합니다(그림 2(영어로만 제공)).



SLN283546_en_US__411g_Diag_or_MPM
그림 2: 진단 프로그램 실행








3.1 내장형 하드웨어 진단 도구 시작



SLN283546_en_US__1icon 참고: 아래의 단계는 11G PowerEdge 서버의 USC(Unified Server Controller)에 내장된 최신 하드웨어 진단 프로그램에 대해 설명합니다. 이전 버전은 화면이 다를 가능성이 있으나 옵션은 유사합니다.

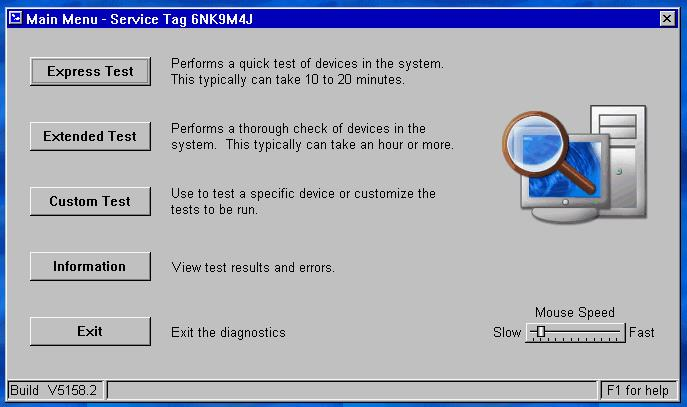

Run Diags를 하도록 선택한 경우 다음을 수행해야 합니다.

  • 모든 구성 요소에 빠른 테스트를 실행하려면 Express Test를 선택합니다.

  • 모든 구성 요소를 집중적으로 테스트하려면 Extended Test를 선택합니다.

  • 단일 구성 요소를 테스트하려면 Custom Test를 선택합니다.

SLN283546_en_US__611G_Run_HW_Diag
그림 3: 테스트 옵션



1개 디바이스 테스트

  1. Custom Test를 선택합니다.

  2. 다음 페이지에서 테스트할 구성 요소를 선택해야 합니다.

    예: 하드 디스크 테스트: 그림 4(영어로만 제공)
    1. 테스트할 드라이브를 선택합니다.

    2. 수행하려는 테스트 유형을 선택합니다(예: Drive Self Test).

    3. 선호하는 Diagnostic Options를 선택합니다.

      권장 사항:
      • 비대화식 테스트만 수행
      • (결과 저장을 위한) 출력 파일 경로 기록
      • 오류 발생 시에도 계속 실행(오류 발견 시 중단되지 않도록 하기 위해)
  3. 프로세스를 시작하려면 Run Test를 클릭합니다.

SLN283546_en_US__711G_DST_Quick_Test
그림 4: 하드 드라이브 테스트



3.2 메모리 진단 프로그램

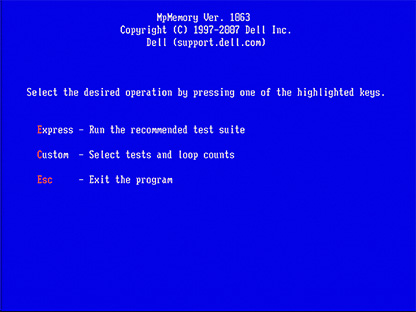

MpMemory를 사용하면 메모리 상태를 확인할 수 있습니다.
MpMemory 옵션을 선택한 경우 실행할 테스트 유형

(Express 또는 Custom)을 선택해야 합니다. 기본 테스트를 실행하려면 Express를 선택합니다.

SLN283546_en_US__8112
그림 5: MPMemory (영어)

맞춤형 테스트의 경우 통과하려는 관련 테스트를 확인해야 합니다.

SLN283546_en_US__9111
그림 6: 맞춤형 테스트 (영어)


테스트 실행 소요 시간은 서버에 설치된 메모리 용량에 따라 다릅니다.


4. PowerEdge 서버 9G/10G

  1. Dell.com/Support에서 PowerEdge 서버에 대한 최신 Dell 32비트 진단 다운로드합니다.
  2. 워크스테이션에서 애플리케이션을 실행합니다.
  3. Continue를 클릭합니다.
  4. 파일을 추출하려는 폴더를 선택합니다.
  5. Create a Bootable CD를 클릭합니다.
  6. diags.iso 파일을 저장할 폴더를 선택합니다.
  7. diags.iso를 CD에 이미지로 굽거나 DRAC 또는 부팅 가능한 USB에 가상 미디어로 마운트합니다.
  8. CD/가상 미디어로 서버를 부팅합니다.
  9. 옵션 #2 - DDGUI Graphics based diagnostics를 선택합니다.

테스트 결과를 적어 두는 것을 잊지 마십시오.
