Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi Latitude 3410

Summary: Guida alla rimozione e alla sostituzione sicure delle parti di un notebook Latitude 3410 che Dell considera sicure e facili da tentare per chiunque

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Queste guide illustrano in modo dettagliato le operazioni per la rimozione sicura delle unità sostituibili dal cliente (CRU) nei sistemi notebook Latitude 3410 (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Le guide includono delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione

Cause



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, è necessario fare riferimento al manuale del sistema.

L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio

Resolution



Istruzioni per la rimozione



SLN321332_en_US__1icon Nota: cliccare sul titolo della sezione che si vuole aprire di seguito per visualizzare i contenuti.

|



SLN321332_en_US__2ReqTools_E7450_BKeith_01

1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN321332_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono a disposizione dei nostri ingegneri on-site.



  1. Operazioni preliminari alla rimozione del pannello di accesso:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

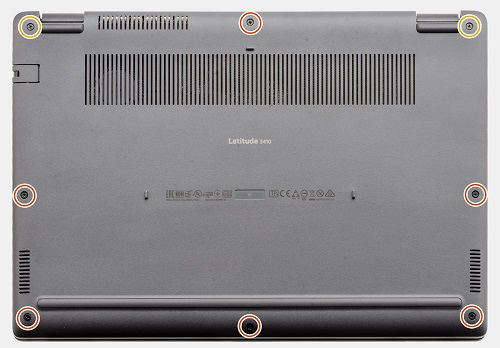

  2. Capovolgere il sistema sul coperchio chiuso e allentare le otto (8) viti di fissaggio. Le viti si trovano intorno al bordo del sistema e fissano il pannello di accesso allo chassis.

SLN321332_en_US__4CRU_3410_Door_01_BK

  1. Utilizzando un graffietto in plastica o un altro strumento che non danneggi la plastica, sollevare il coperchio dal cardine destro. Procedere in senso orario attorno al pannello di accesso per sbloccarlo dallo chassis.

SLN321332_en_US__5CRU_3410_Door_02_BK

  1. Sollevare e rimuovere il pannello dallo chassis.



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il pannello di accesso e scollegare il cavo della batteria.

  2. Con il sistema posizionato sul coperchio chiuso, la memoria si trova nell'angolo superiore destro del sistema

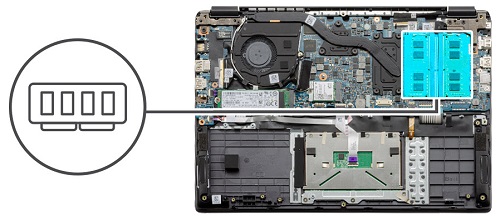

SLN321332_en_US__6CRU_3410_Memory_01_BK

  1. Allontanare i fermagli metallici tenendo il DIMM in posizione

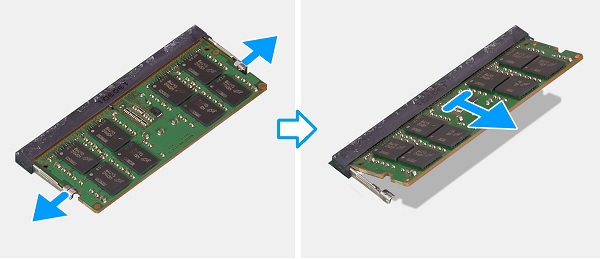

SLN321332_en_US__7CRU_3410_Memory_02_BK

  1. Quando il modulo DIMM si solleva ad angolo verso la base, estrarlo dallo zoccolo e rimuoverlo dal sistema

SLN321332_en_US__1icon Nota: Ripetere i passaggi 3 e 4 per eventuali altri moduli di memoria DIMM presenti nel sistema.



  1. Operazioni preliminari alla rimozione dell'unità SSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il pannello di accesso e scollegare il cavo della batteria.

  2. Con il sistema appoggiato sul coperchio chiuso, l'SSD si trova sotto la ventola di sistema nell'angolo sinistro del sistema.

Per l'SSD M.2 2280:

  1. Rimuovere la vite (1) che fissa l'SSD M.2 2280 allo chassis e la scheda scattare a un angolo verso la scheda madre

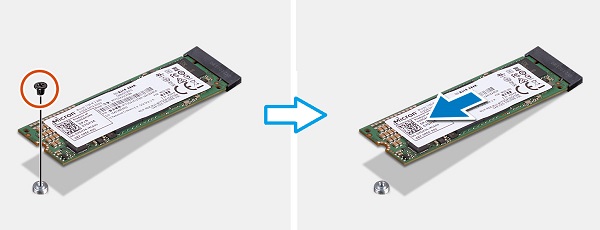

SLN321332_en_US__9CRU_3410_SSD_01_BK

  1. Estrarre la scheda SSD dal connettore dell'unità SSD e rimuoverla dal sistema

Per l'SSD M.2 2230:

  1. Rimuovere la vite (1) che fissa l'SSD M.2 2230 allo chassis e la scheda scattare a un angolo verso la scheda madre

SLN321332_en_US__10CRU_3410_SSD_03_BK

  1. Estrarre la scheda SSD dal connettore dell'unità SSD e rimuoverla dal sistema



  1. Operazioni preliminari prima della rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il pannello di accesso e scollegare il cavo della batteria.

  2. Con il sistema appoggiato sul coperchio chiuso, la batteria a bottone si trova sotto la scheda SSD nel lato sinistro del sistema. Scollegare il cavo della batteria a bottone dalla scheda madre.

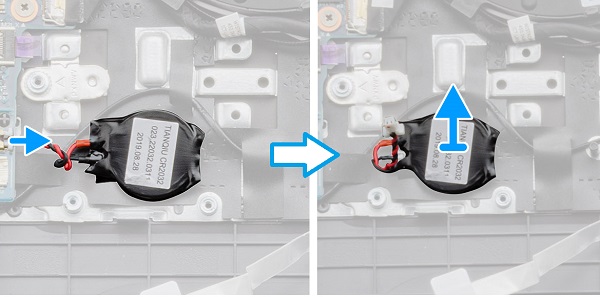

SLN321332_en_US__11CRU_3410_CoinCell_01_BK

  1. Sollevare la batteria a bottone dall'adesivo sulla scheda madre.



  1. Operazioni preliminari alla rimozione della scheda di memoria microSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

  2. Lo slot della scheda microSD si trova sul lato destro del sistema. Spingere delicatamente la scheda nello slot e sbloccarla per estrarla dallo slot [1].

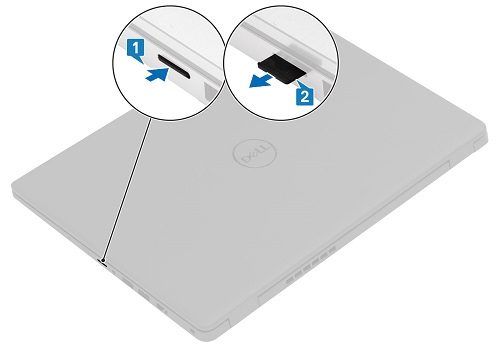

SLN321332_en_US__12CRU_3410_MSD_BK

  1. Afferrare la scheda ed estrarla dallo slot [2]



  1. Operazioni preliminari alla rimozione della scheda WLAN (Wi-Fi, rete senza fili):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il pannello di accesso e scollegare il cavo della batteria.

  2. Con il sistema acceso il coperchio chiuso, la scheda WLAN si trova al centro del sistema

  3. Rimuovere la vite (1) che fissa la staffa della scheda WLAN allo chassis.

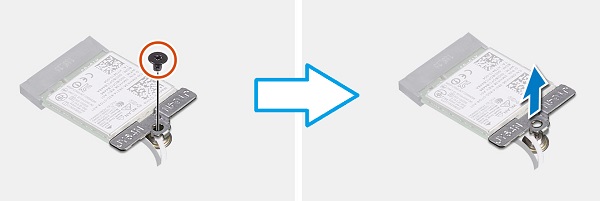

SLN321332_en_US__13CRU_3410_WLAN_01_BK

  1. Rimuovere la staffa dalla parte superiore dei cavi dell'antenna e la scheda fuorierà a un angolo rispetto alla scheda madre

  2. Scollegare i connettori dei cavi dell'antenna dai perni a pressione sulla scheda WLAN.

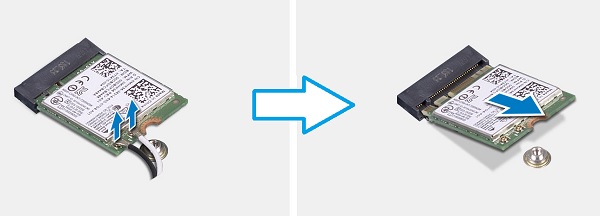

SLN321332_en_US__14CRU_3410_WLAN_02_BK

  1. Estrarre la scheda dal connettore sulla scheda madre e rimuoverla dal sistema.



Per ottenere ulteriore assistenza, contattare il supporto tecnico.
