Následující článek obsahuje obrazovou příručku k mobilní pracovní stanici Precision 7740 a přehled externích portů a funkcí vašeho počítače.
Poznámka: Podrobnější popis jednotlivých částí najdete v systémových příručkách na www.dell.com/support
Obsah:
- Čelní pohled
- Pohled shora
- Pohled ze zadní strany
- Pohled zdola
- Pohled zleva
- Pohled zprava
- Pohled na napájecí adaptér
- Doplňující informace:
Čelní pohled
(Obr. 1 Čelní pohled)
| 1 | Mikrofon (volitelný) | 2 | Kamera se závěrkou (volitelná) |
| 3 | Kontrolka LED stavu kamery (volitelná) | 4 | Mikrofon (volitelný) |
| 5 | Panel kontrolek LCD | 6 | Kontrolka LED stavu baterie |
| 7 | Reproduktory |
Pohled shora
(Obr. 2 Pohled shora)
| 1 | Tlačítko napájení | 2 | Klávesnice |
| 3 | Čtečka otisků prstů (volitelná) | 4 | Čtečka bezkontaktní karty (volitelná) |
| 5 | Dotyková podložka |
Pohled ze zadní strany
(Obr. 3 pohled zezadu)
| 1 | Konektor HDMI | 2 | Konektor Mini DisplayPort |
| 3 | Konektor sítě Ethernet (NIC) | 4 | USB 3.1 1. generace s technologií PowerShare |
| 5 | Konektor napájení |
Pohled zdola
(Obr. 4 Pohled zdola)
| 1 | Výrobní číslo | 2 | Uvolňovací západka dvířek baterie |
| 3 | Dvířka baterie |
Pohled zleva

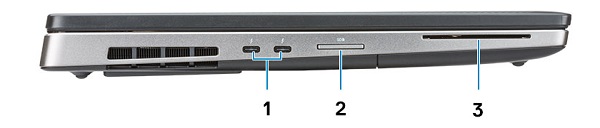

(Obr. 5 Pohled zleva)
| 1 | Konektor Thunderbolt 3 typu C | 2 | Čtečka karet SD |
| 3 | Čtečka čipových karet |
Pohled zprava
(Obr. 6 Pohled zprava)
| 1 | Konektor sluchátek | 2 | 2x konektor USB 3.1 Gen1 s funkcí PowerShare |
| 3 | Slot bezpečnostního kabelu |
Pohled na napájecí adaptér
(Obr. 7 240W adaptér)
| Typ řady 240 W | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 12,31 A (trvale) |
| Výstupní výkon | 240 W |
| Výstupní napětí | 19,5 V DC |
Doplňující informace:
- Návod pro demontáž jednotek vyměnitelných zákazníkem k počítači Precision 7740
- Servisní příručka k počítači Dell Precision 7740
