Precision 7740: Visuel vejledning til din computer

Summary: Denne artikel er en visuel vejledning til de eksterne porte og funktioner på Dell Precision 7740 Mobile Workstation.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Følgende artikel indeholder en visuel vejledning til din Precision 7740 Mobile Workstation med en liste over din pc's eksterne porte og funktioner.


SLN318040_en_US__1icon Bemærk: For at få en mere detaljeret beskrivelse af hver placering skal du gå til systemmanualerne på www.dell.com/support


Indholdsfortegnelse:

  1. Set forfra
  2. Set oppefra
  3. Set bagfra
  4. Set nedefra
  5. Set fra venstre
  6. Set fra højre
  7. Vekselstrømsadaptervisning
  8. Yderligere oplysninger:



Set forfra





SLN318040_en_US__27740_Front_View_BK

(Fig.1 Set forfra)



1 Mikrofon (valgfrit tilbehør) 2 Kamera m/lukker (valgfrit tilbehør)
3 Kamerastatus-LED (valgfrit tilbehør) 4 Mikrofon (valgfrit tilbehør)
5 LCD-panel 6 LED-indikator for batteristatus
7 Højttalere


Tilbage til toppen



Set oppefra



SLN318040_en_US__37740_Top_View_BK

(Fig. 2 Set ovenfra)



1 Tænd/sluk-knap 2 Tastatur
3 Fingeraftrykslæser (valgfrit tilbehør) 4 Kontaktfri kortlæser (valgfrit tilbehør)
5 TouchPad


Tilbage til toppen



Set bagfra



SLN318040_en_US__47740_Rear_View_BK

(Fig. 3 Set bagfra)



1 HDMI-stik 2 Mini DisplayPort-stik
3 Ethernet -tilslutningsstik (NIC) 4 USB 3.1 Gen1 m/PowerShare
5 Strømstik


Tilbage til toppen



Set nedefra



SLN318040_en_US__57740_Bottom_View_BK

(Fig.4 Set nedenfra)



1 Servicekode 2 Låsetapp til batteridæksel
3 Batteridæksel


Tilbage til toppen

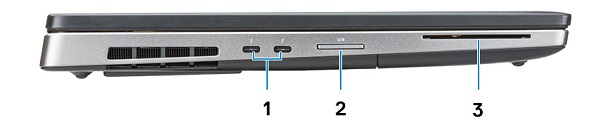

Set fra venstre



SLN318040_en_US__67740_Left_View_BK

(Fig. 5 Set fra venstre)



1 Thunderbolt 3 Type-C-stik 2 SD-kortlæser
3 SmartCard-læser


Tilbage til toppen



Set fra højre



SLN318040_en_US__77740_Right_View_BK

(Fig. 6 Set fra højre)



1 Headset-stik 2 USB 3.1 Gen1-stik x 2 m/PowerShare
3 Sikkerhedskabelstik


Tilbage til toppen



Vekselstrømsadaptervisning



SLN318040_en_US__8AC_240W_BK01

(Fig. 7 240 W adapter)



Type 240 W-serien Beskrivelse
Indgangsspænding 100 VAC til 240 VAC
Udgangsstrøm 12,31 A (kontinuerlig)
Udgangseffekt 240 W
Udgangsspænding 19,5 VDC


Tilbage til toppen



Yderligere oplysninger:




Tilbage til toppen
