PowerEdge: Attivazione di Lifecycle Controller in modalità di ripristino

Il firmware (FW) non viene aggiornato quando si esegue il push di un aggiornamento del firmware tramite l'interfaccia utente web di iDRAC.

L'opzione F10 per avviare la scheda LCC non viene visualizzata.

Lifecycle Controller in Recovery Mode viene visualizzato un messaggio quando il server esegue il Power-on Self-Testing (POST).

Sommario

• Problema
• Soluzione
  • Riabilitare LCC dall'impostazione iDRAC nella configurazione del sistema F2.
  • Riabilitare la scheda LCC eseguendo un RACADM Comando CLI.
• Manutenzione di follow-up.
  • Aggiornare LCC utilizzando il sistema operativo.
  • Aggiornamento di LCC tramite WS-MAN.
  • Aggiornare LCC utilizzando l'interfaccia utente di iDRAC.
• Informazioni aggiuntive

Problema

1. Quando il server si guasta e quindi si riaccende, la scheda LCC può entrare in modalità di ripristino e non è più accessibile utilizzando l'opzione F10.
2. Non è possibile eseguire il push degli aggiornamenti utilizzando l'interfaccia utente web di iDRAC.

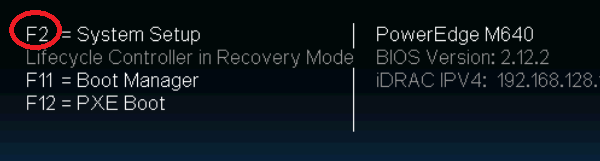

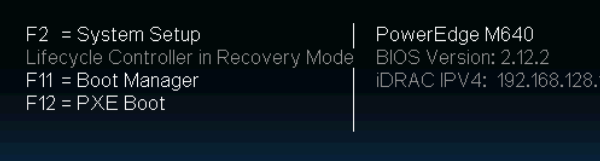

Durante l'avvio, dove dovrebbe essere visualizzata l'opzione F10, viene visualizzato il messaggio Lifecycle Controller in Recovery Mode.

Ripristino di Lifecycle Controller

• Accedere alle impostazioni iDRAC dalla configurazione del sistema F2 e riabilitare LCC è tutto ciò che è necessario.
• Se la riattivazione della scheda LCC non funziona, scaricare l'elettricità statica e provare a riattivarla dopo l'accensione.
• Se le opzioni descritte sopra hanno esito negativo, sostituire la scheda madre (MB).

Riabilitare LCC dall'impostazione iDRAC nella configurazione del sistema F2.

1. Premere F2 quando viene visualizzato il menu per accedere al menu di configurazione del sistema.

2. Nel menu di configurazione del sistema, cliccare su iDRAC Settings.

3. Cercare Lifecycle Controller e cliccare su di esso.

4. Nel menu Lifecycle Controller , la prima opzione "Lifecycle Controller" è impostata su Recovery Mode.

5. Fare clic su Enabled.

6. Cliccare sul pulsante Back nell'angolo in basso a destra della pagina iDRAC Setting .
7. Cliccare sul pulsante Finish nell'angolo in basso a destra della pagina System Setup.
8. Cliccare su Exit nell'angolo in alto a destra della pagina, quindi cliccare su Yes per salvare le modifiche.

Il sistema si riavvia e Lifecycle Controller torna a uno stato normale.

Abilitazione della scheda LCC utilizzando un comando della CLI RACADM

È possibile riabilitare LCC connettendosi a iDRAC tramite SSH ed eseguendo alcuni comandi per:

• Controllare lo stato

racadm get LifecycleController.LCAttributes.LifecycleControllerState

• Abilitare LCC

 racadm set LifecycleController.LCAttributes.LifecycleControllerState 1

• Disabilitazione della scheda LCC

 racadm set LifecycleController.LCAttributes.LifecycleControllerState 0

Le cifre alla fine di ciascun comando impostato sono ciò che "abilita" o "disabilita" la LCC.

• ".1" significa abilitare la LCC.
• ".0" significa disabilitare la LCC.

Il valore predefinito è sempre " 1 "

Il comando viene eseguito anche se il server è spento, ma il suo risultato ha effetto dopo l'accensione e l'avvio del POST.

Aggiornamento di LCC tramite il sistema operativo

Utilizzare il sistema operativo per installare un Dell Update Package (DUP) LCC eseguendo il file eseguibile per il sistema operativo installato. È possibile trovare il DUP LCC nella pagina del supporto Dell nella sezione Driver e download del sistema.

Aggiornamento della LCC mediante WS-MAN

Utilizzare lo scripting di WS-MAN per aggiornare il firmware di Lifecycle Controller in remoto, come spiegato nel white paper intitolato Scripting WS-MAN Firmware Updates.

Aggiornamento di LCC tramite l'interfaccia utente di iDRAC

L'aggiornamento del firmware LCC dall'interfaccia utente di iDRAC equivale all'aggiornamento del firmware di qualsiasi componente. L'articolo seguente spiega come aggiornare il firmware utilizzando l'interfaccia utente di iDRAC.

• Come aggiornare il firmware in remoto utilizzando l'interfaccia web di iDRAC (integrated Dell Remote Access Controller) (in inglese)

Ulteriori informazioni

• AVVIO NORMALE : al riavvio di un server, viene eseguito CSIOR ( Collect System Inventory On Reboot ). In questa fase del processo di avvio viene visualizzato il messaggio Lifecycle Controller: Raccolta dell'inventario del sistema e da una barra di avanzamento bianca che si sposta da sinistra a destra nella parte inferiore della schermata.
• La raccolta dell'inventario del sistema al riavvio richiede circa 20 secondi al termine di una sequenza di avvio di due minuti per un T620 configurato in modo moderato, seguito dal processo di avvio del sistema operativo. Un sistema con più componenti richiede più tempo per l'inventario e più tempo per l'avvio.
• ENTERING USC : se si preme F10, viene eseguito anche CSIOR e viene visualizzata la barra bianca di avanzamento, quindi il sistema accede al programma Unified Server Configurator (USC) su Lifecycle Controller. Il messaggio sullo schermo è: Accesso a Lifecycle Controller.
• NON forzare un ripristino a caldo Ctrl + Alt + Canc durante il processo CSIOR o durante l'esecuzione di USC. In questo modo, Lifecycle Controller potrebbe entrare in modalità di ripristino. Se l'utente interrompe questo processo tre volte di seguito, Lifecycle Controller viene impostato in modalità di ripristino.
• Si dovrebbe uscire da Unified Server Configurator cliccando su Exit nell'angolo in alto a destra.
• MODALITÀ DI RIPRISTINO : se si verifica un problema con il Lifecycle Controller e questo è in modalità di ripristino, al riavvio viene visualizzato il messaggio "Aggiornamenti del Lifecycle Controller richiesti". Il sistema continua con un avvio normale, ma non è possibile accedere all'USC.
