Guía de extracción de unidades reemplazables de cliente (CRU) en OptiPlex 5070 de factor de forma pequeño (SFF)
Summary: Este artículo es una guía para la extracción de aquellas partes de la computadora de escritorio Dell OptiPlex 5070 de factor de forma pequeño que, según el estudio de Dell, cualquier persona puede extraer y reemplazar fácilmente. ...
Symptoms
Estas guías son una orientación paso a paso para la extracción segura de piezas consideradas unidades reemplazables de cliente (CRU) de un sistema OptiPlex 5070 de factor de forma pequeño (SFF). (Las CRU son las piezas del sistema que no necesitan un ingeniero para retirarlas ni reemplazarlas.) Las guías también incluirán imágenes para mostrar a qué piezas corresponde.
Índice:
Guía de retiro
Si en estas guías no se aborda lo que desea realizar, consulte el Manual del sistema.
En el siguiente artículo, se proporciona información sobre prácticas seguras que se deben considerar antes de trabajar con equipos eléctricos.
Instrucciones para la eliminación
Nota: Haga clic en el título de la sección que desea abrir para ver los contenidos.

| 1 | Destornillador pequeño con punta de cruz | 2 | Punzón de plástico |
| 3 | Destornillador pequeño de punta plana |
Nota: Tenga presente que, si utiliza un destornillador grande de punta plana o con punta de cruz, puede dañar la cabeza de los tornillos. Como resultado, esto podría hacer que su extracción sea imposible sin herramientas especializadas, las cuales no están disponibles para nuestros ingenieros en el sitio.
-
Instrucciones previas a la extracción de la cubierta del sistema:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
-

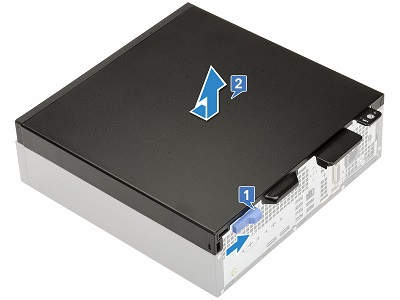

Presione el pestillo de liberación azul en la parte posterior del sistema hacia el centro [1], empuje la cubierta superior hacia la parte posterior del chasis y levántela para extraerla del sistema [2]

-
Instrucciones previas a la extracción del bisel frontal:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema
-
-
Haga palanca en los tres (3) ganchos de retención a lo largo de la parte superior del bisel

-
Gire el bisel en los ganchos de la parte inferior del bisel y tire de él para quitarlo de la parte frontal de la PC
-
Instrucciones previas a la extracción de las tarjetas de expansión:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema
-
-

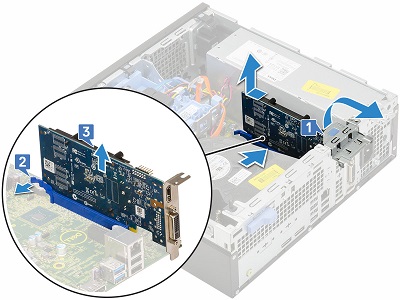

Tire de la pestaña metálica azul en la parte posterior del sistema para desbloquear las ranuras opcionales [1]

-
Compruebe si hay una lengüeta de liberación [2] presiónela si está ahí y levante la tarjeta para extraerla de la ranura y la PC [3]
-
Instrucciones previas a la extracción de la batería de tipo botón:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema
-
-

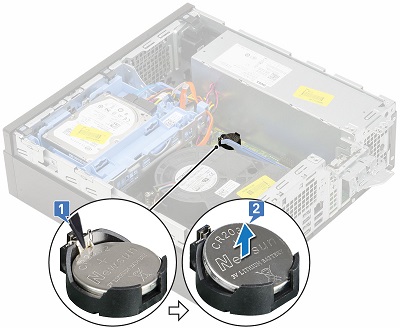

La batería de tipo botón se encuentra entre el disipador de calor y la PSU, mediante un instrumento de plástico acabado en punta, presione el pestillo de liberación hasta que la batería salte [1]

-
Extraiga la batería del sistema [2]
-
Instrucciones previas a la extracción de la unidad de disco duro (HDD):
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema
-
-

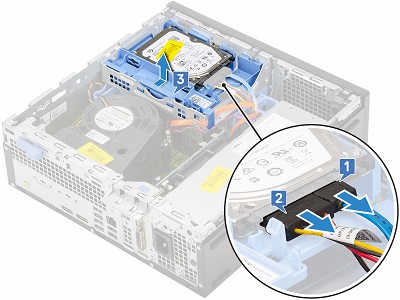

El HDD se encuentra en la esquina frontal derecha del sistema. Las HDD de 3,5" y 2,5" encajan en este ensamblaje. Desconecte los cables en la parte posterior de la unidad [1, 2]

-
Empuje la mesa de liberación azul en la parte posterior del ensamblaje, levante hacia la parte frontal del sistema y levante el ensamblaje para quitarlo de la PC [3]
-
Instrucciones previas a la extracción de la unidad de disco óptico (DVD/CD RW):
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema, el bisel frontal y el ensamblaje de HDD
-
-

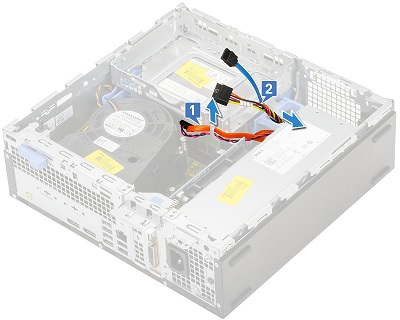

Quite los cables de la ODD [1] y los cables de hdd [2] del gancho de retención y la lengüeta de liberación de HDD-ODD en el lado derecho de la canastilla para unidades.

-

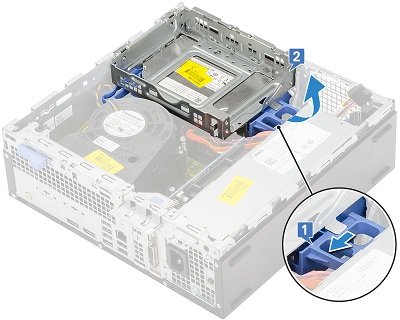

Empuje la diapositiva azul hacia la parte posterior de la PC [1] para desbloquear la canastilla para unidades. Gire la caja hacia arriba sobre el lado derecho del chasis [2]

-

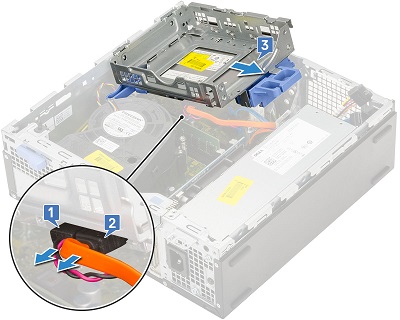

Desconecte los cables de alimentación y de datos de la ODD [1, 2] de la parte posterior de la ODD, deslice y levante la canastilla para unidades para quitarla del sistema [3]

-
Apriete la lengüeta de liberación azul en la parte posterior de la ODD [1] y empuje el pestillo hacia la parte frontal de la canastilla para unidades [2] y tire de la ODD para quitarla de la canastilla para unidades [3]

-
Instrucciones previas a la extracción de la tarjeta SSD M.2:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema, el bisel frontal y la canastilla para unidades
-
-

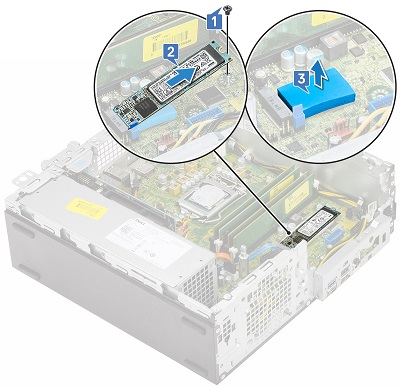

La unidad M.2 se encuentra debajo de la canastilla para unidades y quite el tornillo que sujeta la tarjeta [1]

-
Levante la tarjeta para extraerla del conector y la PC [2] y quite la almohadilla térmica de la parte inferior de la tarjeta [3]
-
Instrucciones previas a la extracción del ventilador del extractor del disipador de calor:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema, el bisel frontal y la canastilla para unidades
-
-

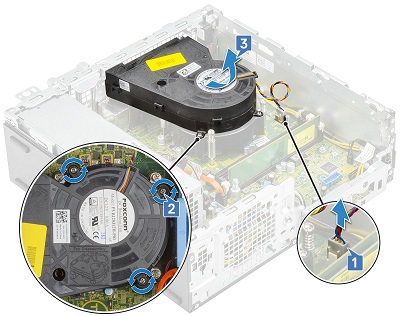

Desconecte el cable del ventilador en la placa base [1] y quite los tres (3) tornillos que sujetan el extractor al disipador de calor [2]

-
Levante el ventilador del disipador de calor para quitarlo de la computadora [3]
-
Instrucciones previas a la extracción de la memoria:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema, el bisel frontal y la canastilla para unidades
-
-

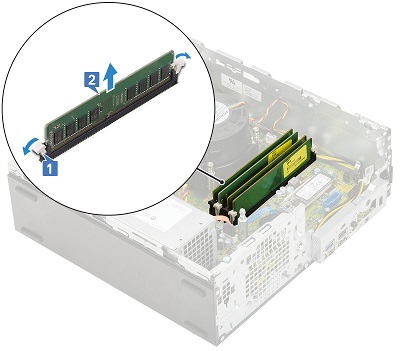

La memoria se encuentra entre el disipador de calor y la parte frontal de la PC. Separe las lengüetas de ambos lados del dimm de memoria [1]

-
Cuando la memoria salte, levántela para extraerla de la PC [2]
Nota: Repita los pasos 2 y 3 para cualquier dimm de memoria adicional en el sistema.
-
Instrucciones previas a la extracción de los altavoces internos:
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema, el bisel frontal y la canastilla para unidades
-
-

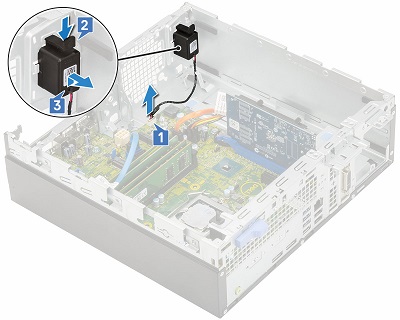

El altavoz se encuentra frente a la PSU. Desconecte el cable del altavoz de la placa base [1]

-
Presione la lengüeta de liberación en la parte superior del ensamblaje del altavoz [2] y levante el ensamblaje para extraerlo del chasis [3]
-
Instrucciones previas a la extracción de la fuente de alimentación (PSU):
-
Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente
-
Desconecte cables de teléfono, de red o de USB de la computadora
-
Desconecte la computadora y todos los dispositivos de las tomas eléctricas
-
Extraiga la cubierta del sistema, el bisel frontal y la canastilla para unidades
-
-

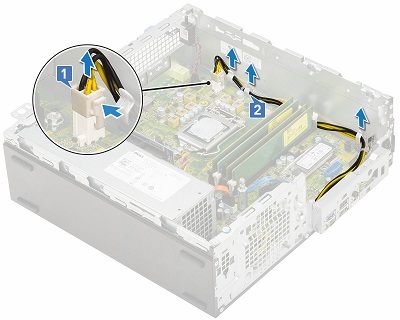

Desconecte el conector de alimentación cuadrado de la esquina posterior derecha del sistema [1] y quite el cable de alrededor del chasis [2]

-
Quite los tres (3) tornillos que fijan la PSU de la parte posterior de la PC [1], desconecte el conector de alimentación de la placa base frente a la memoria [2] y levante los cables de alimentación para quitarlos del sistema [3]

-
Presione la pestaña de liberación azul frente a la PSU [4] y la PSU hacia la parte frontal de la PC y levántela para extraerla del sistema [5]
