SC180 : remplacement d’un module de gestion d’enceinte (EMM)

Summary: SC180 : remplacement d’un module de gestion d’enceinte (EMM)

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Les boîtiers d’extension SC180 prennent en charge les modules EMM (modules de gestion de boîtier) redondants échangeables à chaud.
Les modules EMM fournissent les fonctions suivantes de gestion des chemins de données et du boîtier pour le boîtier d’extension :
  • Surveillance et contrôle des éléments de l’environnement du boîtier d’extension, tels que la température, le ventilateur, les blocs d’alimentation et les voyants LED du boîtier d’extension
  • Contrôle de l’accès aux disques durs
  • Transmission des attributs et états du boîtier d’extension au Storage Center

Sommaire

  1. Identification du module de gestion du boîtier défectueux
  2. Remplacement d’un module de gestion de boîtier

Identification du module de gestion du boîtier défectueux

Pour déterminer quel module EMM est en panne, utilisez le Dell Storage Client.
  1. Cliquez sur l’onglet Matériel.
  2. Dans le panneau de navigation de l’onglet Matériel, sélectionnez le Storage Center.
  3. Dans la zone Alertes matérielles, recherchez l’alerte matérielle qui identifie le boîtier contenant l’EMM (IO Module) défaillant.
    SLN299405_en_US__1SC180 rep emm1

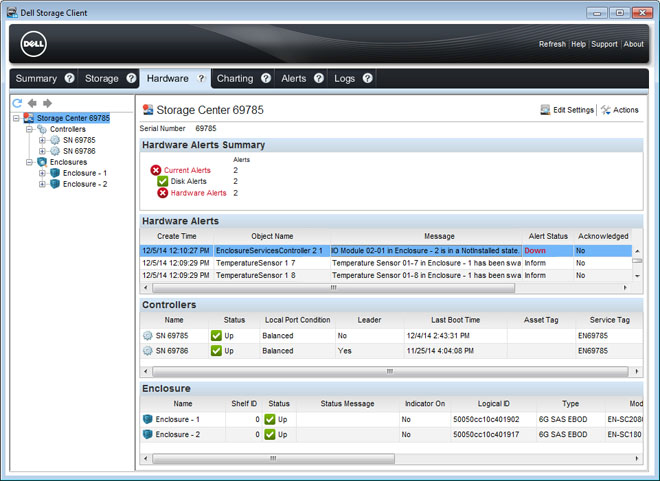

    Figure 1 : Alerte matérielle identifiant le boîtier contenant le module EMM défectueux

  4. Dans le panneau de navigation de l’onglet Matériel, développez le boîtier identifié à l’étape précédente.
  5. Sélectionnez I/O Modules. L’état de chaque module EMM s’affiche dans l’onglet Modules d’E/S.
  6. Sélectionnez le module EMM défectueux pour afficher son emplacement dans l’onglet Vue du module d’E/S.
    SLN299405_en_US__2SC180 rep emm2
    Figure 2 : Vue arrière du boîtier montrant le module EMM défectueux
Retour au début

Remplacement d’un module de gestion de boîtier

Cette procédure vous permet de remplacer un module EMM défectueux.

Configuration requise

  1. Utilisez SupportAssist pour envoyer des données de diagnostic aux services de support technique Dell.

À propos de cette tâche

Les modules EMM peuvent être remplacés un par un sans arrêter le système de stockage.

Étapes

  1. Débranchez les câbles SAS connectés au module EMM.
    Remarque : Assurez-vous que tous les câbles sont étiquetés avant de les déconnecter du module EMM.
  2. Poussez la patte de dégagement vers la droite et tirez sur le levier de dégagement pour le retirer du boîtier.
  3. Saisissez le levier de dégagement et retirez le module EMM du boîtier.
    SLN299405_en_US__3SC180 rep emm3
    Figure 3 : Remplacement d’un module EMM
    1. EMM
    2. Levier et languette de dégagement du module EMM

  4. Insérez le module EMM de remplacement dans la baie jusqu’à ce qu’il soit bien en place.
  5. Poussez le levier de dégagement vers le châssis jusqu’à ce qu’il s’enclenche.
  6. Rebranchez les câbles SAS au module EMM.

Étapes suivantes

  1. Utilisez SupportAssist pour envoyer des données de diagnostic aux services de support technique Dell.
De Bact en haut de la page
