Symptoms

Полки расширения SC180 поддерживают резервные модули управления шасси (EMM) с возможностью горячей замены.
EMM обеспечивают следующие функции управления путем передачи данных и шасси для шасси расширения:
  • Мониторинг и управление элементами среды шасси расширения, такими как температура, вентилятор, блоки питания и индикаторы шасси расширения
  • Контроль доступа к жестким дискам
  • Передача атрибутов и состояний шасси расширения в Storage Center

Содержание

  1. Идентификация неисправного модуля управления шасси
  2. Замена модуля управления шасси

Идентификация неисправного модуля управления шасси

Чтобы определить, какая из них вышла из строя EMM, используйте клиент Dell Storage.
  1. Перейдите на вкладку Оборудование.
  2. На панели навигации вкладки «Hardware» выберите Storage Center.
  3. В области Hardware Alerts найдите оповещение оборудования, которое идентифицирует шасси с неисправным модулем EMM (IO).
    SLN299405_en_US__1SC180 представителя EMM1
    Рис. 1. Оповещение об оборудовании: идентификация шасси с неисправным модулем EMM

  4. На вкладке «Hardware» разверните шасси, указанное на предыдущем шаге.
  5. Выберите Модули ввода-вывода. Состояние каждой EMM отображается на вкладке Модули ввода-вывода.
  6. Выберите неисправный модуль EMM, чтобы отобразить его расположение на вкладке Вид модуля ввода-вывода.
    SLN299405_en_US__2SC180 представителя EMM2
    Рис. 2. Вид шасси сзади, на котором показан сбойный модуль EMM
В начало

Замена модуля управления шасси

Используйте эту процедуру для замены неисправного модуля EMM.

Предварительные условия

  1. Используйте SupportAssist для отправки диагностических данных в службу технической поддержки Dell.

Об этой задаче

EMM можно заменять по одному, не выключая систему хранения данных.

Действия

  1. Отсоедините кабели SAS, подключенные к EMM.
    ПРИМЕЧАНИЕ. Перед отсоединением от модуля EMM убедитесь, что все кабели промаркированы.
  2. Нажмите на фиксатор вправо и вытяните рычаг из корпуса.
  3. Возьмитесь за рычаг фиксатора и извлеките EMM из корпуса.
    SLN299405_en_US__3SC180 представителя EMM3

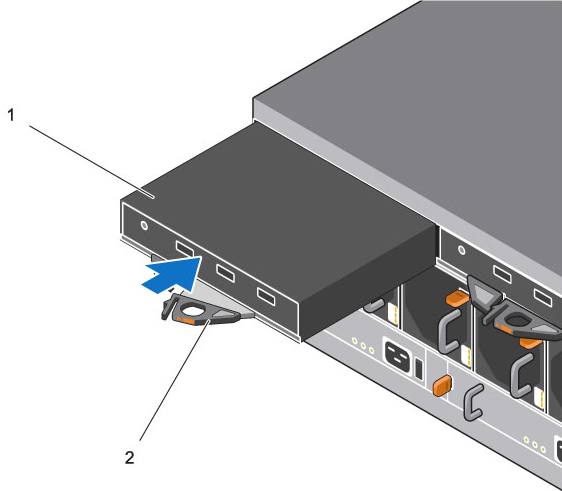

    Рис. 3. Замена EMM
    1. ЭММ
    2. Фиксатор и рычаг EMM

  4. Вставьте сменный EMM в отсек до упора.
  5. Сдвиньте рычаг по направлению к корпусу до щелчка.
  6. Подсоедините кабели SAS к EMM.

Дальнейшие действия

  1. Используйте SupportAssist для отправки диагностических данных в службу технической поддержки Dell.
От Бакта до Наверх
