Symptoms

SC180 genişletme muhafazaları, yedekli çalışırken değiştirilebilir Muhafaza Yönetim Modüllerini (EMM'ler) destekler.
EMM'ler, genişletme muhafazası için aşağıdaki veri yolu ve muhafaza yönetimi işlevlerini sağlar:
  • Sıcaklık, fan, güç kaynakları ve genişletme muhafazası LED'leri gibi genişletme muhafazası ortam öğelerini izleme ve kontrol etme
  • Sabit sürücülere erişimi kontrol etme
  • Genişletme muhafazası özniteliklerini ve durumlarını Storage Center'a iletme

İçindekiler

  1. Arızalı Muhafaza Yönetim Modülünü Belirleme
  2. Muhafaza Yönetim Modülünü Değiştirme

Arızalı Muhafaza Yönetim Modülünü Belirleme

Hangi EMM'nin başarısız olduğunu belirlemek için Dell Storage Client ı kullanın.
  1. Donanım sekmesine tıklayın.
  2. Hardware sekmesi gezinti bölmesinde Storage Center öğesini seçin.
  3. Hardware Alerts alanında, arızalı EMM'ye (IO Module) sahip muhafazayı tanımlayan donanım uyarısını bulun.
    SLN299405_en_US__1SC180 temsilcisi emm1
    Şekil 1: Arızalı EMM'ye Sahip Muhafazayı Tanımlayan Donanım Uyarısı

  4. Hardware sekmesi gezinti bölmesinde, önceki adımda tanımlanan muhafazayı genişletin.
  5. G/Ç Modüllerini seçin. Her EMM'nin durumu G/Ç Modülleri sekmesinde görüntülenir.
  6. G/Ç Modülü Görünümü sekmesindeki konumunu görüntülemek için arızalı EMM'yi seçin.

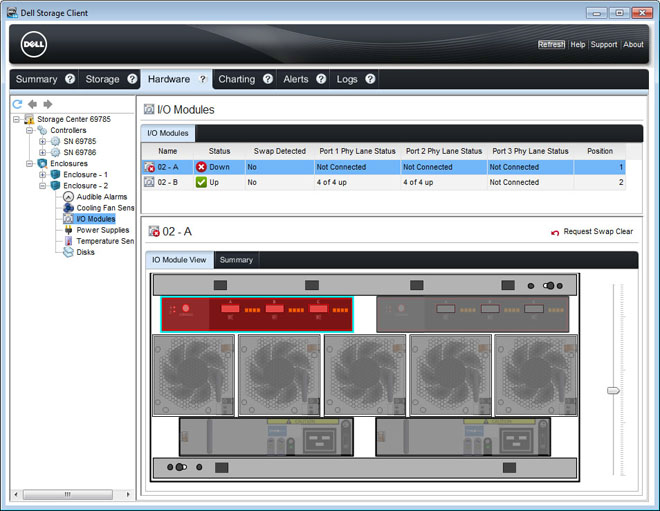

    SLN299405_en_US__2SC180 temsilcisi emm2
    Şekil 2: Arızalı EMM'yi gösteren muhafazanın arkadan görünümü
Başa Dön

Muhafaza Yönetim Modülünü Değiştirme

Arızalı EMM'leri değiştirmek için bu prosedürü uygulayın.

Önkoşullar

  1. Dell Teknik Destek Hizmetleri'ne tanılama verileri göndermek için SupportAssist'i kullanın.

Bu görev hakkında

EMM'ler, depolama sistemini kapatmadan birer birer değiştirilebilir.

Adımlar

  1. EMM'ye bağlı SAS kablolarını çıkarın.
    NOT: EMM'den çıkarmadan önce tüm kabloların etiketlendiğinden emin olun.
  2. Serbest bırakma tırnağını sağa doğru itin ve serbest bırakma kolunu kasadan dışarı doğru çekin.
  3. Serbest bırakma kolunu tutun ve EMM'yi kasadan dışarı doğru çekin.
    SLN299405_en_US__3SC180 Temsilcisi EMM3
    Şekil 3: EMM'yi
    Değiştirme 1. EMM
    2. EMM serbest bırakma tırnağı ve kolu

  4. Yedek EMM'yi tamamen yerine oturana kadar bölmeye yerleştirin.
  5. Serbest bırakma kolunu yerine oturana kadar kasaya doğru itin.
  6. SAS kablolarını EMM'ye yeniden bağlayın.

Sonraki adımlar

  1. Dell Teknik Destek Hizmetleri'ne tanılama verileri göndermek için SupportAssist'i kullanın.
