OptiPlex XE3: Visuell veiledning til datamaskinen
Summary: Denne artikkelen er en visuell veiledning for eksterne porter og funksjoner på de ulike formfaktorene til Dell OptiPlex XE3-serien av stasjonære PC-er.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse av hver plassering, kan du gå til systemhåndbøkene på www.dell.com/manuals.
Innholdsfortegnelse:
- Minitårn (MT) sett forfra
- Minitårn (MT) sett bakfra
- Kompakt (SFF) sett forfra
- Kompakt (SFF) sett bakfra
- Mer informasjon
Cause
Ikke aktuelt
Resolution
Minitårn (MT) sett forfra
Figur 1: MT Sett forfra
| 1 | Av/på-knapp og LED-lampe | 2 | Optisk stasjon (tilleggsutstyr) |
| 3 | LED-aktivitetslampe for harddisk | 4 | Minnekortleser (tilleggsutstyr) |
| 5 | Universell lydkontakt/hodetelefonkontakt | 6 | USB 2.0-kontakt (med PowerShare) |
| 7 | USB 2.0-kontakt | 8 | USB 3.1 Gen2 Type-C-kontakt (med PowerShare) |
| 9 | USB 3.1 Gen 1-kontakt |
Minitårn (MT) sett bakfra

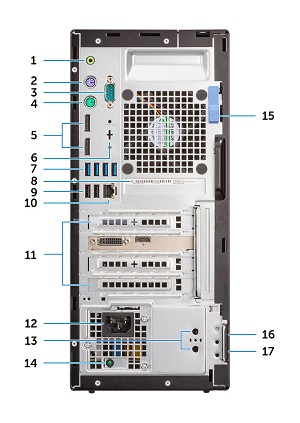

Figur 2: MT sett bakfra
| 1 | Linje ut-kontakt | 2 | Kontakt for PS/2-tastatur |
| 3 | Seriell kontakt | 4 | Kontakt for PS/2-mus |
| 5 | DisplayPort-kontakt x2 | 6 | Tilleggsspor (HDMI 2.0b / DisplayPort / VGA / alternativ USB Type C-modus) |
| 7 | USB 3.1 Gen 1-kontakt x4 | 8 | Plassering av service-ID |
| 9 | USB 2.0-kontakt x2 (støtter SmartPower On) | 10 | Nettverkskontakt (NIC) |
| 11 | Spor for ekspansjonskort x4 | 12 | Strømkontakt |
| 13 | Eksterne antennekontakter x2 (tilleggsutstyr) | 14 | Diagnostikk-LED for strømforsyning (PSU) |
| 15 | Utløser | 16 | Åpning for Kensington sikkerhetskabel |
| 17 | Hengelåsring |
Kompakt (SFF) sett forfra

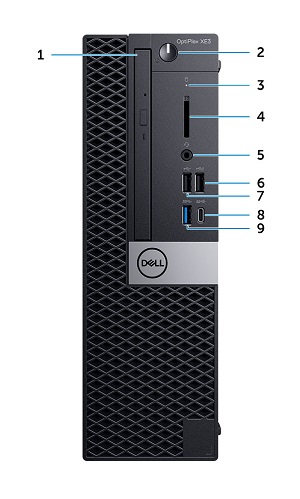

Figur 3: SFF sett forfra
| 1 | Optisk stasjon (tilleggsutstyr) | 2 | Av/på-knapp og LED-lampe |
| 3 | LED-lampe for harddiskaktivitet | 4 | Minnekortleser (tilleggsutstyr) |
| 5 | Universell lydkontakt/hodetelefonkontakt | 6 | USB 2.0-kontakt (med PowerShare – støtter batteriladekapasitet) |
| 7 | USB 2.0-kontakt | 8 | USB 3.1 Gen2 Type-C-kontakt (med PowerShare) |
| 9 | USB 3.1 Gen 1-kontakt |
Kompakt (SFF) sett bakfra

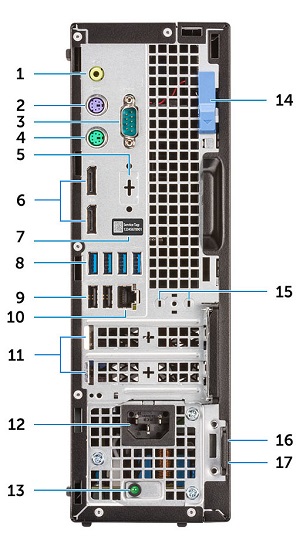

Figur 4: SFF sett bakfra
| 1 | Linje ut-kontakt | 2 | Kontakt for PS/2-tastatur |
| 3 | Seriell kontakt | 4 | Kontakt for PS/2-mus |
| 5 | Tilleggsspor (DisplayPort / HDMI 2.0b / VGA / alternativ USB Type-C-modus) | 6 | DisplayPort-kontakt x2 |
| 7 | Plassering av service-ID | 8 | USB 3.1 Gen 1-kontakt x4 |
| 9 | USB 2.0-kontakt x2 (støtter SmartPower On) | 10 | Nettverkskontakt (NIC) |
| 11 | Spor for ekspansjonskort x2 | 12 | Strømkontakt |
| 13 | Diagnostikk-LED for strømforsyning (PSU) | 14 | Utløser |
| 15 | SMA-kontakter for antenne (tilleggsutstyr) | 16 | Åpning for Kensington sikkerhetskabel |
| 17 | Hengelåsring |
