OptiPlex XE3: Візуальний путівник по вашому комп'ютеру
Summary: Ця стаття є візуальним посібником із зовнішніх портів і функцій різних форм-факторів серії настільних комп'ютерів Dell OptiPlex XE3.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Примітка. Для більш детального опису кожної локації перейдіть до посібників до системи за адресою www.dell.com/manuals.
Зміст:
- Міні-вежа (MT) вид спереду
- Міні-вежа (MT) вид ззаду
- Малий форм-фактор (SFF) спереду
- Малий форм-фактор (SFF) заднього виду
- Більше інформації
Cause
Не зазначалося
Resolution
Міні-вежа (MT) вид спереду
Малюнок 1: MT Вид спереду
| 1 | Кнопка живлення та світлодіод живлення | 2 | Оптичний привід (опція) |
| 3 | Світлодіод активності жорсткого диска | 4 | Пристрій читання карт пам'яті (необов'язково) |
| 5 | Роз'єм для гарнітури/універсального аудіороз'єму | 6 | Роз'єм USB 2.0 (з PowerShare) |
| 7 | Роз'єм USB 2.0 | 8 | Роз'єм USB 3.1 Gen2 Type-C (з PowerShare) |
| 9 | Роз'єм USB 3.1 Gen1 |
Міні-вежа (MT) вид ззаду
Малюнок 2: MT заднього виду
| 1 | Лінійний вихідний роз'єм | 2 | Роз'єм клавіатури PS/2 |
| 3 | Послідовний роз'єм | 4 | Роз'єм для миші PS/2 |
| 5 | Роз'єм DisplayPort x2 | 6 | Слот опцій (Alt-режим HDMI 2.0b/DisplayPort/VGA/USB Type-C) |
| 7 | Роз'єм USB 3.1 Gen1 x4 | 8 | Розташування сервісного тегу |
| 9 | Роз'єм USB 2.0 x2 (підтримує SmartPower On) | 10 | Мережний з'єднувач (NIC) |
| 11 | Слоти для карт розширення x4 | 12 | Роз'єм живлення |
| 13 | Роз'єми для зовнішніх антен x2 (додатково) | 14 | Діагностичний світлодіод блоку живлення (БП) |
| 15 | Засувка випуску | 16 | Гніздо для кабелю безпеки Кенсінгтона |
| 17 | Кільце навісного замка |
Малий форм-фактор (SFF) спереду

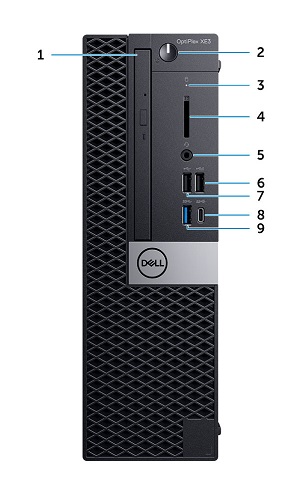

Малюнок 3: Вид спереду SFF
| 1 | Оптичний привід (опція) | 2 | Кнопка живлення та світлодіод живлення |
| 3 | Світлодіод активності жорсткого диска | 4 | Пристрій читання карт пам'яті (необов'язково) |
| 5 | Роз'єм для гарнітури/універсального аудіороз'єму | 6 | Роз'єм USB 2.0 (з PowerShare - підтримує можливість заряду акумулятора) |
| 7 | Роз'єм USB 2.0 | 8 | Роз'єм USB 3.1 Gen2 Type-C (з PowerShare) |
| 9 | Роз'єм USB 3.1 Gen1 |
Малий форм-фактор (SFF) заднього виду

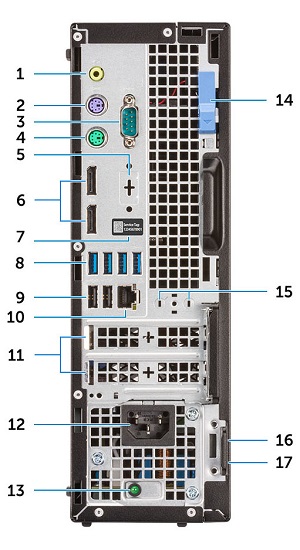

Малюнок 4: SFF заднього виду
| 1 | Лінійний вихідний роз'єм | 2 | Роз'єм клавіатури PS/2 |
| 3 | Послідовний роз'єм | 4 | Роз'єм для миші PS/2 |
| 5 | Слот опцій (альтернативний режим DisplayPort/HDMI 2.0b/VGA/USB Type-C) | 6 | Роз'єм DisplayPort x2 |
| 7 | Розташування сервісного тегу | 8 | Роз'єм USB 3.1 Gen1 x4 |
| 9 | Роз'єм USB 2.0 x2 (підтримує SmartPower On) | 10 | Мережний з'єднувач (NIC) |
| 11 | Слоти для карт розширення x2 | 12 | Роз'єм живлення |
| 13 | Діагностичний світлодіод блоку живлення (БП) | 14 | Засувка випуску |
| 15 | Антенні роз'єми SMA (опція) | 16 | Гніздо для кабелю безпеки Кенсінгтона |
| 17 | Кільце навісного замка |
