คู่มือการกําจัดการฉีกขาดของ OptiPlex 3080 สําหรับหน่วยทดแทนลูกค้า (CRU)

Summary: บทความนี้เป็นคําแนะนําในการกําจัดและเปลี่ยนชิ้นส่วนเหล่านั้นอย่างปลอดภัยของ OptiPlex 3080 Small Form Factor (SFF) ที่ Dell พิจารณาว่าปลอดภัยและง่ายสําหรับทุกคนที่จะพยายาม

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

คําแนะนําเหล่านี้จะนําคุณทีละขั้นตอนผ่านการลบอย่างปลอดภัยของสิ่งที่ถือว่าเป็นส่วน CRU (หน่วยทดแทนลูกค้า) ของ OptiPlex 3080 ปัจจัยแบบฟอร์มขนาดเล็ก (SFF) (CRUs คือส่วนต่างๆ ของระบบที่ไม่ควรใช้วิศวกรในการเอาออกหรือแทนที่) คู่มือนี้ประกอบด้วยรูปภาพที่อ้างอิงสิ่งที่เกี่ยวข้อง

สารบัญ:

  1. คู่มือการกําจัด CRU
  2. คําแนะนําในการลบ



คู่มือการเอาออก



หากคู่มือนี้ไม่ครอบคลุมถึงสิ่งที่คุณกําลังมองหาให้ดูที่ คู่มือระบบ .

บทความด้านล่างให้ข้อมูลเกี่ยวกับแนวทางปฏิบัติที่ปลอดภัยที่คุณควรพิจารณาก่อนทํางานกับอุปกรณ์ไฟฟ้า


กลับไปที่ด้านบน



คําแนะนําในการลบ



หมายเหตุ: คลิกชื่อของส่วนที่คุณต้องการเปิดด้านล่างเพื่อดูเนื้อหา



| แสดงทั้งหมด



HOW17561_en_US__2ReqTools_E7450_BKeith_01



1 ไขควงหัวฟิลลิปขนาดเล็ก 2 พลาสติก Scribe
3 ไขควงหัวแบนขนาดเล็ก

หมายเหตุ: โปรดทราบว่า การใช้ไขควงฟิลลิปขนาดใหญ่หรือหัวแบนอาจส่งผลให้เกิดความเสียหายต่อหัวของสกรู สิ่งนี้จะทําให้การกําจัดของพวกเขาเป็นไปไม่ได้หากไม่มีเครื่องมือพิเศษซึ่งไม่สามารถใช้ได้กับวิศวกรในสถานที่ของเรา



  1. คําแนะนําก่อนลบออกก่อนถอดฝาครอบระบบ:

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

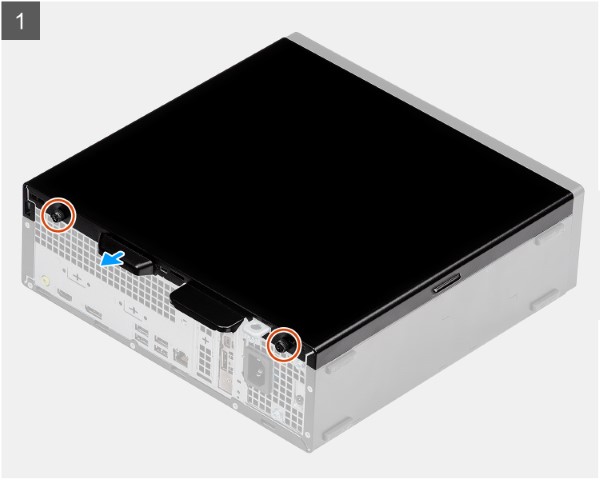

  2. วางระบบไว้ด้านข้างด้วยแผงการเข้าถึงและคลายสกรูเชลยสองตัว (2) ที่ด้านหลังของระบบ [1]

HOW17561_en_US__4I_Optiplex_3080_SFF_SideCover1_CH_v1

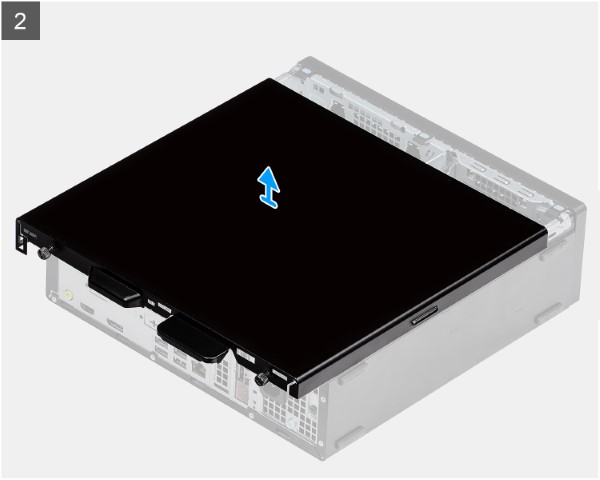

  1. เลื่อนแผงการเข้าถึงไปทางด้านหลังของคอมพิวเตอร์และยกฝาครอบออกจากคอมพิวเตอร์

HOW17561_en_US__5I_Optiplex_3080_SFF_SideCover2_CH_v1



  1. คําแนะนําก่อนลบก่อนที่จะถอดกรอบด้านหน้า:

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. เอา ฝาครอบระบบออก

  2. การสร้างภาพ

HOW17561_en_US__6I_Optiplex_3080_SFF_FrontBezel1_CH_v1

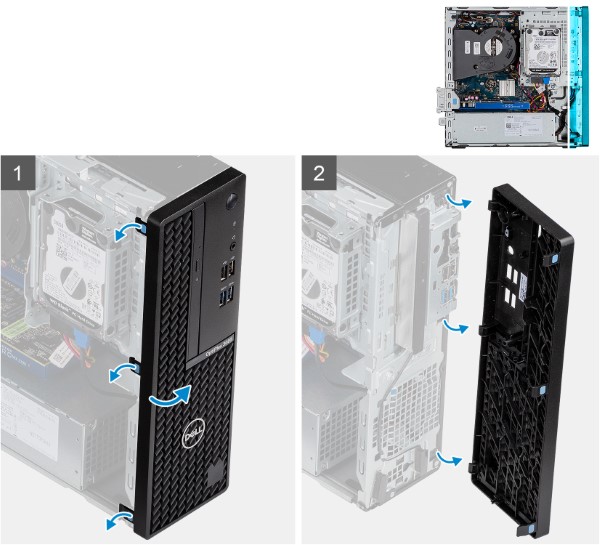

  1. สอดแนมแท็บการเก็บรักษา [1] เพื่อปล่อยขอบหน้าจากคอมพิวเตอร์

  2. ดึงขอบหน้าเล็กน้อยแล้วค่อยๆหมุน [2] เพื่อปล่อยแท็บอื่นๆ

  3. ถอดขอบหน้าออกจากคอมพิวเตอร์



  1. คําแนะนําก่อนการกําจัดก่อนที่จะถอดความร้อน- อ่างล้างจาน:

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. เอา ฝาครอบระบบออก

  2. การสร้างภาพ

HOW17561_en_US__7I_Optiplex_3080_SFF_heat-sink_CH_v1

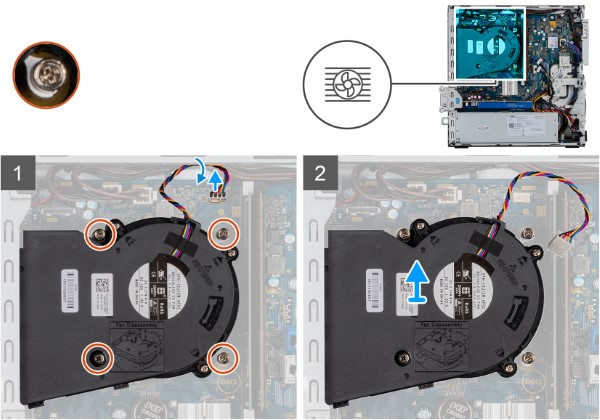

  1. ถอดสายพัดลมระบายความร้อนออกและคลายสกรูทั้งสี่ [1] เพื่อยึดอ่างความร้อน

  2. ยกอย่างระมัดระวังและถอดอ่างความร้อนออกจากคอมพิวเตอร์



  1. คําแนะนําก่อนลบก่อนที่จะถอดฮาร์ดดิสก์ไดรฟ์ขนาด 2.5 นิ้ว (HDD):

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. ถอดฝาครอบระบบและอ่างความร้อนออก

  1. ถอดชุดประกอบ HDDออก :

    1. ปลดการเชื่อมต่อข้อมูลฮาร์ดไดรฟ์และสายไฟ [1] จากตัวเชื่อมต่อบนฮาร์ดดิสก์ไดรฟ์ขนาด 2.5 นิ้ว

    2. ถอดสกรูออกแล้วปล่อยรอยบากเหนือชุดประกอบ HDD

    3. ยกชุดประกอบฮาร์ดดิสก์ไดรฟ์ [2] ออกจากคอมพิวเตอร์

HOW17561_en_US__12I_Optiplex_3080_SFF_HDD25Assembly1_CH_v1

  1. ลบวงเล็บ HDD:

    1. ถอดสกรูแปดตัว (M3x3.5) ที่ยึดฮาร์ดไดรฟ์ไปยังตัวยึดโลหะฮาร์ดไดรฟ์

    2. เลื่อนและยกฮาร์ดไดรฟ์จากตัวยึดโลหะฮาร์ดไดรฟ์

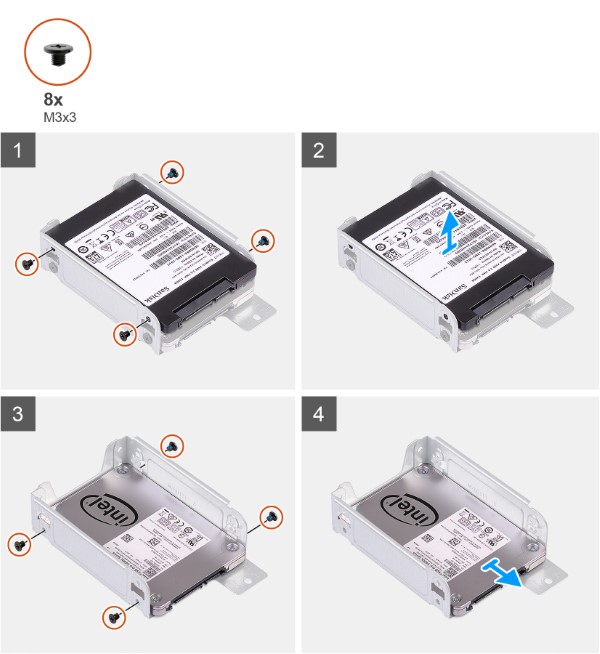

HOW17561_en_US__13I_Optiplex_3080_SFF_HDD25Bracket_CH_v1



  1. คําแนะนําก่อนลบก่อนที่จะถอดไดรฟ์โซลิดสเตต M.2 2230 PCIe (SSD):

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. ถอด ฝาครอบระบบ และ ชุดประกอบ HDD ออก

HOW17561_en_US__15I_Optiplex_3080_SFF_SSD_CH_v1

  1. ถอดสกรูออก (M2x3.5) ที่ยึดไดรฟ์โซลิดสเตตไว้ที่บอร์ดระบบ

  2. เลื่อนและยกไดรฟ์โซลิดสเตทออกจากบอร์ดระบบ



  1. คําแนะนําก่อนการเอาออกก่อนการเอาหน่วยความจําออก:

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. ถอด ฝาครอบระบบ และ ชุดประกอบ HDDออก

  2. การสร้างภาพ

HOW17561_en_US__16I_Optiplex_3080_SFF_Memory_CH_v1

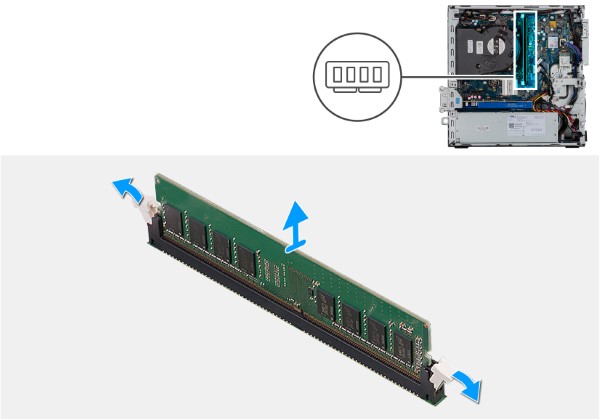

  1. ดึงคลิปการรักษาความปลอดภัยจากทั้งสองด้านของโมดูลหน่วยความจําจนกว่าโมดูลหน่วยความจําจะปรากฏขึ้น

  2. เลื่อนและถอดโมดูลหน่วยความจําออกจากช่องเสียบโมดูลหน่วยความจํา


หมายเหตุ: ทําซ้ําขั้นตอนที่ 3 และ 4 สําหรับ DIMM หน่วยความจําเพิ่มเติมที่อยู่ในระบบ



  1. คําแนะนําก่อนนําออกก่อนถอดแบตเตอรี่เซลล์เหรียญ:

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. เอา ฝาครอบระบบออก

  2. การสร้างภาพ

HOW17561_en_US__19I_Optiplex_3080_SFF_CoinCell_CH_v1

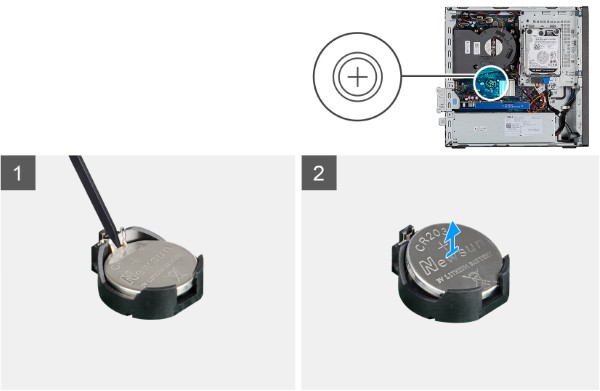

  1. ใช้พลาสติก scribe ค่อยๆสอดแนมแบตเตอรี่เซลล์เหรียญออกจากช่องบนกระดานระบบ

  2. ถอดแบตเตอรี่เซลล์หยอดเหรียญออกจากคอมพิวเตอร์



  1. คําแนะนําก่อนลบก่อนที่จะถอดดิสก์ไดรฟ์ออปติคอล:

    1. ระหว่างการติดตั้งหรือการเอาฮาร์ดแวร์ใดๆ ออก จะตรวจสอบให้แน่ใจว่าข้อมูลทั้งหมดได้รับการสํารองอย่างถูกต้องเสมอ

    2. ถอดสายโทรศัพท์ เครือข่าย หรือสาย USB ออกจากคอมพิวเตอร์

    3. ถอดคอมพิวเตอร์และอุปกรณ์ที่เชื่อมต่อทั้งหมดออกจากเต้ารับไฟฟ้า

    4. เอา ฝาครอบระบบออก

HOW17561_en_US__21I_Optiplex_3080_SFF_HDDODD-ไดรฟ์-Cage1_CH_v1

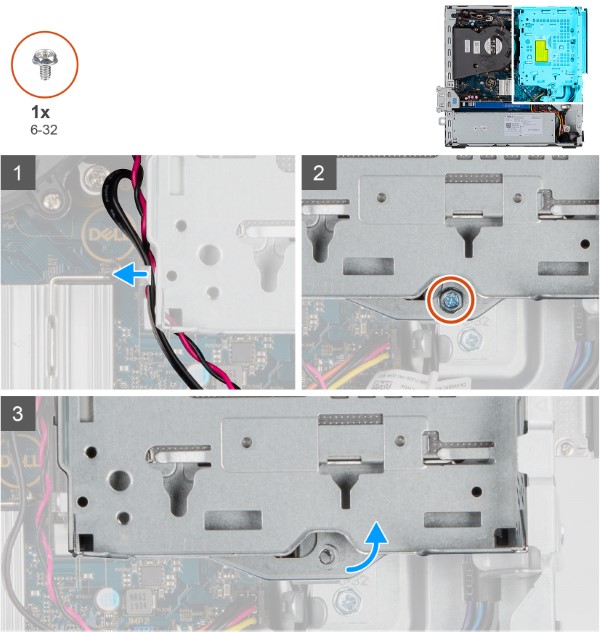

  1. ถอดชุดประกอบดิสก์ไดรฟ์ออปติคอล:

    1. ถอดสาย HDD และ ODD ออกจากคลิปการเก็บข้อมูล [1]

    2. คลายและถอดสกรู (6-32) ยึดกรง

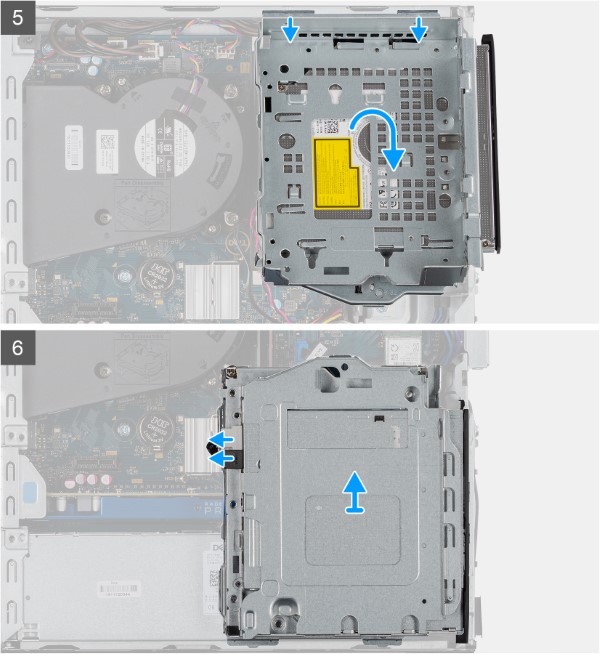

    3. เอียงที่จะปล่อยแท็บของกรงไดรฟ์และยกกรงห่างจากแชสซี

HOW17561_en_US__22I_Optiplex_3080_SFF_HDDODD-ไดรฟ์-Cage2_CH_v1

หากคุณต้องการความช่วยเหลือเพิ่มเติม โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิค
ติดต่อเรา กลับไปที่หน้าเนื้อหาการฉีกขาดของ OptiPlex 3080 (SFF)
