OptiPlex 3080 MFF (Micro Form Factor) -mallin itse vaihdettavien osien irrotusopas

Summary: Seuraavassa oppaassa on yksityiskohtaiset ohjeet itse vaihdettavien osien irrottamiseen OptiPlex 3080 MFF (Micro Form Factor) -järjestelmästä. (Itse vaihdettavat osat ovat järjestelmän osia, joiden irrottamiseen tai vaihtamiseen ei yleensä tarvita teknikkoa.) Oppaassa on kuvaviitteitä. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Sisällysluettelo:

  1. Itse vaihdettavien osien irrotusopas
  2. Irrotusohjeet



Irrotusopas



Jos oppaasta ei löydy ohjeita haluamiisi toimenpiteisiin, katso lisätietoja järjestelmän käyttöoppaasta.

Seuraavassa artikkelissa on tietoja turvallisista käytännöistä sähkölaitteiden käsittelemistä varten.


Alkuun



Irrotusohjeet



HUOMAUTUS: katso seuraavien osien sisältö napsauttamalla haluamasi osan otsikkoa.



|



Tarpeelliset työkalut



1 Pieni ristipääruuvitaltta 2 Muovinen piirtopuikko
3 Pieni talttapääruuvitaltta

HUOMAUTUS: Huomioithan, että suuren risti- tai talttapääruuvimeisselin käyttäminen voi vahingoittaa ruuvien päitä. Tällöin ruuveja on mahdotonta irrottaa ilman erityisiä työkaluja, joita paikallisilla teknikoilla ei ole käytettävissä.



  1. Sivukannen irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

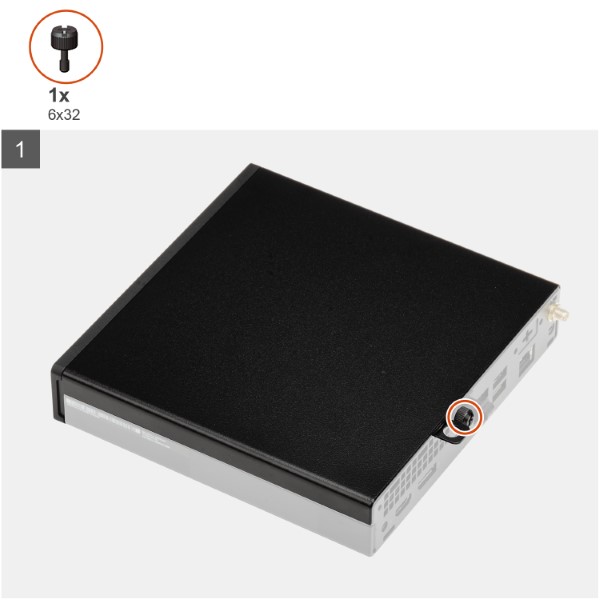

  2. Aseta järjestelmä kyljelleen käyttöpaneeli ylöspäin ja löysää järjestelmän takana oleva sormiruuvi [1].

Optiplex 3080 MFF:n sivukansi

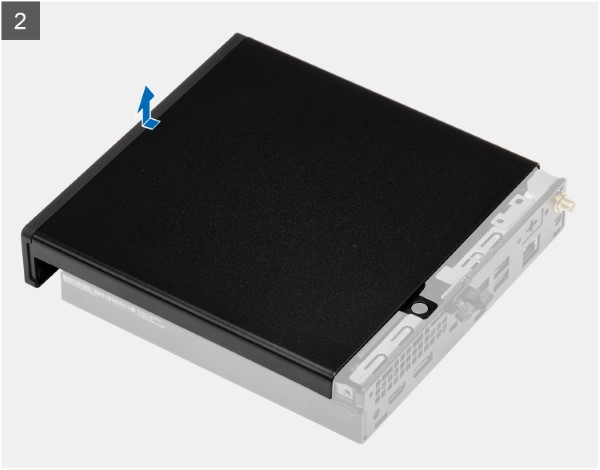

  1. Liu'uta käyttöpaneelia tietokoneen etuosaa kohti ja nosta kansi irti tietokoneesta.

Optiplex 3080 MFF:n sivukansi



  1. Etukehyksen irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi.

  2. Katso kuvaviitteitä.

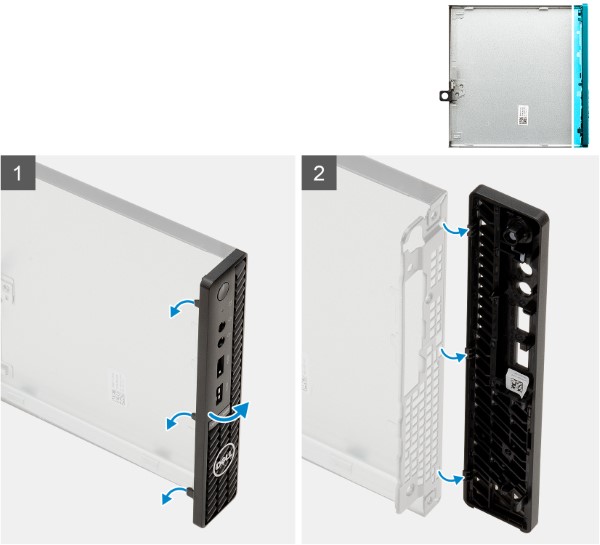

OptiPlex 3080 MFF etukehys1

  1. Kankea kiinnityskielekkeitä [1], jotta etukehys irtoaa tietokoneesta.

  2. Vedä etukehystä hiukan ja käännä sitä varovasti [2], jotta muut kielekkeet irtoavat.

  3. Irrota etukehys tietokoneesta.



  1. Tuuletinkokoonpanon irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi.

  2. Katso kuvaviitteitä.

Optiplex 3080 MFF -tuuletinkokoonpano

  1. Irrota kaiutinkaapeli tuuletinkokoonpanon reititysohjaimesta [1].

  2. Paina tuulettimen sivuilla olevia sinisiä kielekkeitä ja liu'uta ja nosta tuuletin irti järjestelmästä.

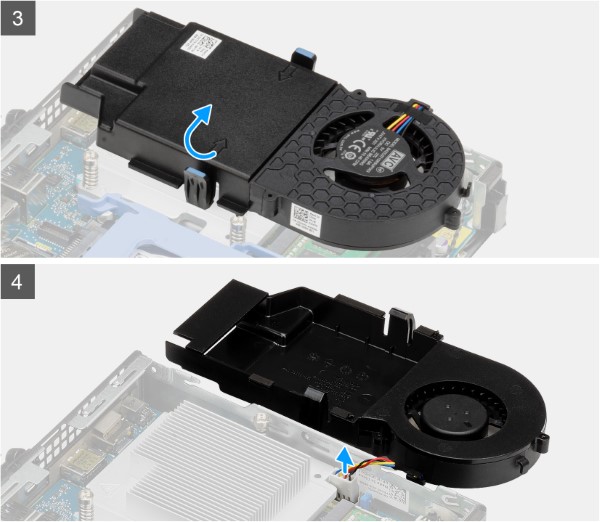

Optiplex 3080 MFF -tuuletinkokoonpano

  1. Käännä tuuletinkokoonpano toisinpäin.

  2. Irrota tuulettimen kaapeli emolevyssä olevasta liitännästä. Nosta tuuletinkokoonpano irti järjestelmästä.



  1. 2,5-tuumaisen kiintolevyn irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi.

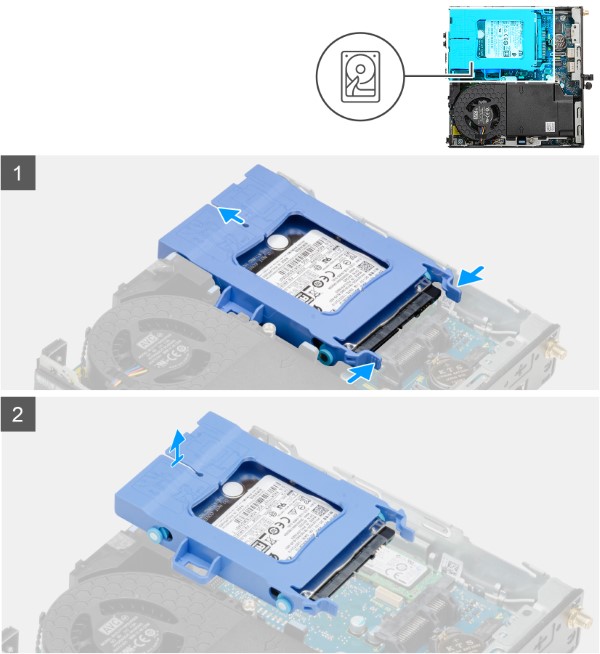

Optiplex 3080 MFF -kiintolevy

  1. Kiintolevykokoonpanon irrottaminen:

    1. Irrota datakaapeli ja virtajohto kiintolevystä.

    2. Paina kiintolevykokoonpanon vapautuskielekkeitä ja liu'uta kiintolevykokoonpanoa järjestelmän etuosaa kohti, jotta se irtoaa emolevyn liitännästä.

    3. Nosta kiintolevykokoonpano [2] tietokoneesta.

OptiPlex 3080 MFF -HDDBracket

  1. Kiintolevyn pidikkeen irrottaminen:

    1. Vedä kiintolevyn pidikkeen toisesta reunasta, jotta telineen nastat irtoavat aseman paikoista.

    2. Nosta kiintolevy irti pidikkeestä.



  1. M.2 2230 PCIe SSD -aseman irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi ja kiintolevykokoonpano.

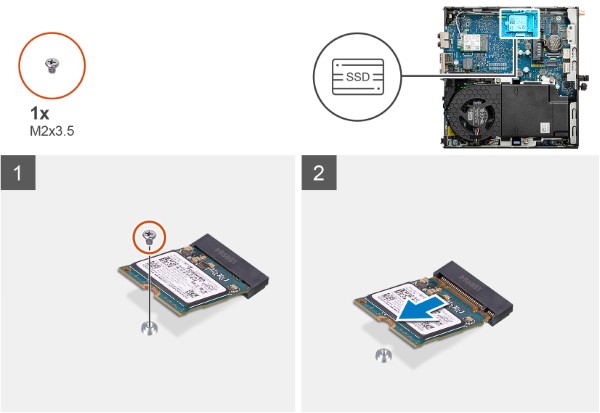

Optiplex 3080 MFF SSD

  1. Irrota ruuvi (M2x3.5), jolla SSD-asema on kiinni emolevyssä.

  2. Liu'uta ja nosta SSD-asema irti emolevystä.



  1. Muistin irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi ja kiintolevykokoonpano.

  2. Katso kuvaviitteitä.

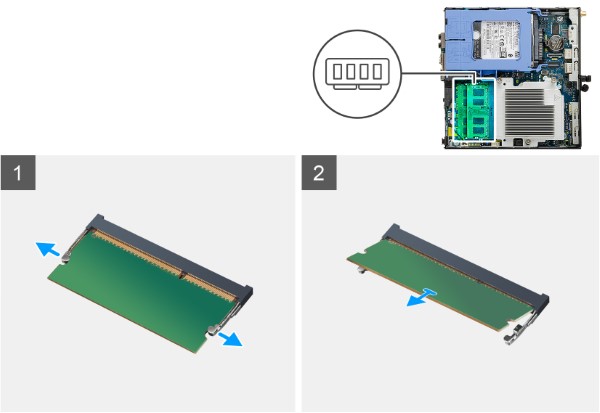

Optiplex 3080 MFF -muisti

  1. Levitä muistimoduulin molemmissa päissä olevia kiinnikkeitä, kunnes moduuli ponnahtaa ylös.

  2. Vedä muistimoduuli irti kannastaan.


HUOMAUTUS: Toista vaiheet 3 ja 4 muille järjestelmässä oleville DIMM-muistimoduuleille.



  1. WLAN-kortin irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi ja kiintolevykokoonpano.

  2. Katso kuvaviitteitä.

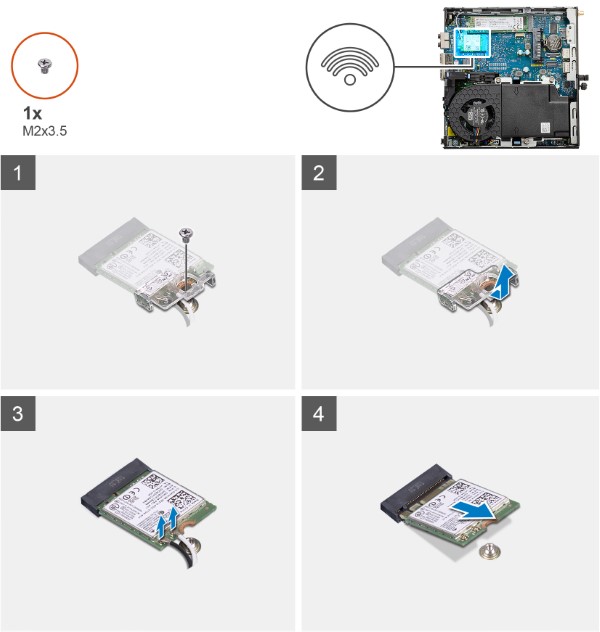

Optiplex 3080 MFF WLAN

  1. Irrota ruuvi (M2x3.5), jolla WLAN-kortin kiinnike on kiinni emolevyssä.

  2. Liu'uta ja nosta WLAN-kortin pidike irti WLAN-kortista.

  3. Irrota antennikaapelit WLAN-kortista.

  4. Liu'uta ja irrota WLAN-kortti emolevyn liitännästä.



  1. Nappipariston irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi.

  2. Katso kuvaviitteitä.

OptiPlex 3080 MFF -nappiparisto

  1. Kankea nappiparisto varoen ulos emolevyn paristokannasta muovipuikolla.

  2. Irrota nappiparisto tietokoneesta.



  1. Sisäisten kaiutinten irrotusta edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota sivukansi ja tuuletinkokoonpano.

  2. Katso kuvaviitteitä.

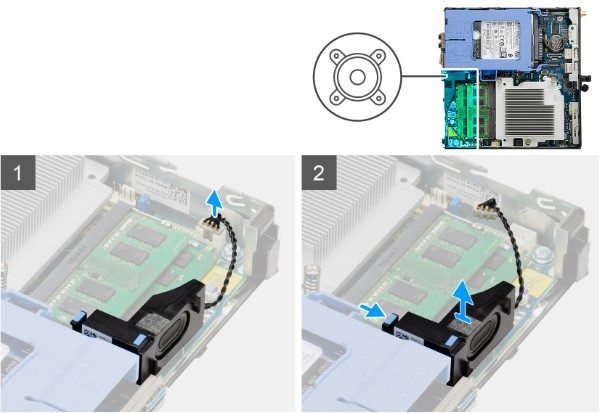

Optiplex 3080 MFF -kaiutin

  1. Irrota kaiutinkaapeli emolevyn liitännästä.

  2. Paina kielekettä ja liu'uta kaiutin ja kaapeli irti kotelossa olevasta paikasta.
