Инструкции по извлечению заменяемых клиентом компонентов (CRU) из микро-ПК (MFF) OptiPlex 3080

Подготовка к снятию боковой крышки:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

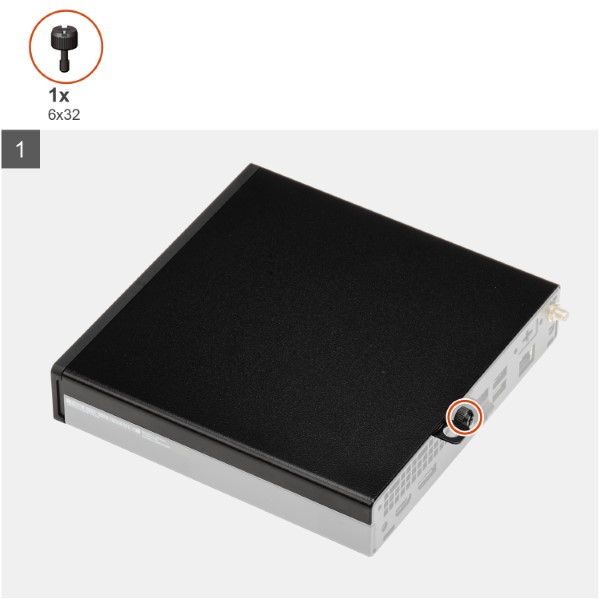

Положите систему на бок панелью доступа вверх и ослабьте винт на задней панели системы [1].

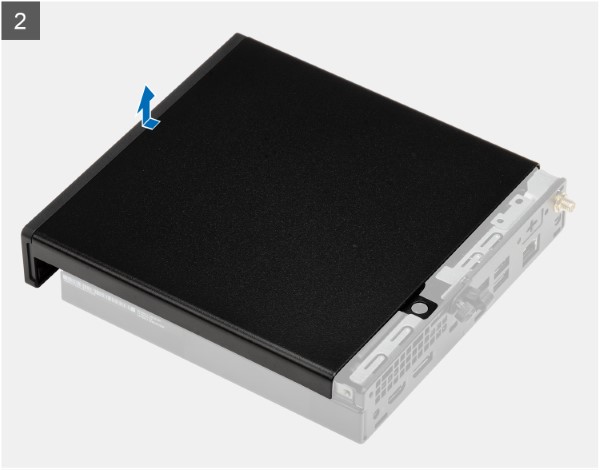

Сдвиньте панель доступа по направлению к передней части компьютера, затем приподнимите и снимите крышку с компьютера.

Подготовка к снятию фронтальной панели:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку.

Изображение.

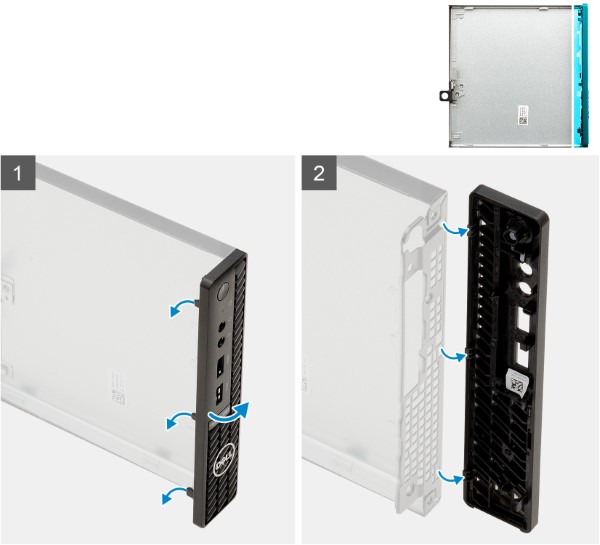

Подденьте фиксаторы [1], чтобы снять фронтальную панель с компьютера.

Потяните фронтальную панель и осторожно поверните [2], чтобы освободить другие фиксаторы.

Снимите фронтальную панель с компьютера.

Подготовка к извлечению модуля вентилятора:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку.

Изображение.

Извлеките кабель динамика из направляющих [1] на модуле вентилятора.

Нажмите на синие выступы с обеих сторон вентилятора и сдвиньте вентилятор, чтобы поднять и извлечь его из системы.

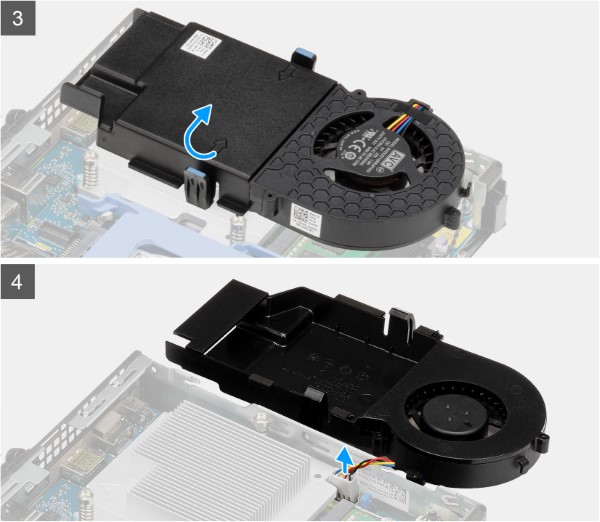

Переверните модуль вентилятора.

Отсоедините кабель вентилятора от разъема на системной плате. Извлеките модуль вентилятора из системы.

Подготовка к извлечению жесткого диска 2,5" (HDD):

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку.

1. Отсоедините кабель передачи данных и питания от жесткого диска.

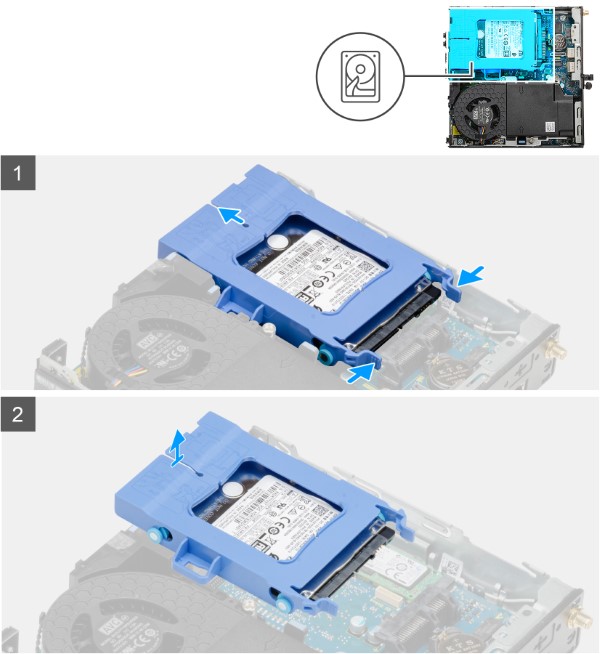

2. Нажмите фиксаторы на модуле жесткого диска и сдвиньте его в сторону передней части системы, чтобы отсоединить его от разъема на системной плате.

3. Приподнимите и извлеките модуль жесткого диска [2] из компьютера.

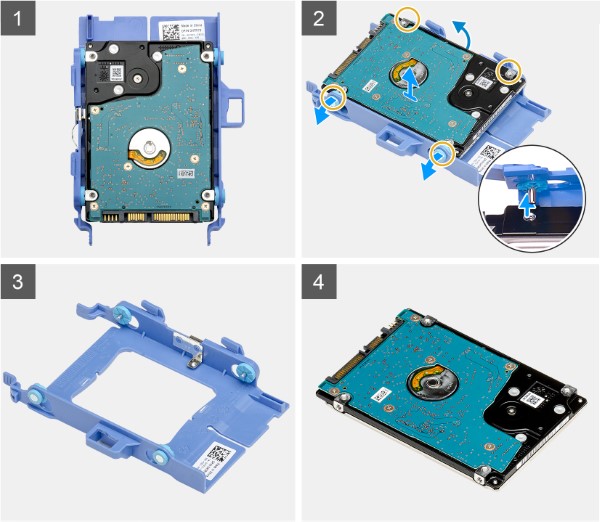

1. Потяните за одну сторону кронштейна жесткого диска, чтобы отсоединить штифты кронштейна от разъемов на диске.

2. Извлеките жесткий диск из кронштейна.

Подготовка к извлечению твердотельного накопителя M.2 2230 PCIe:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку и модуль жесткого диска.

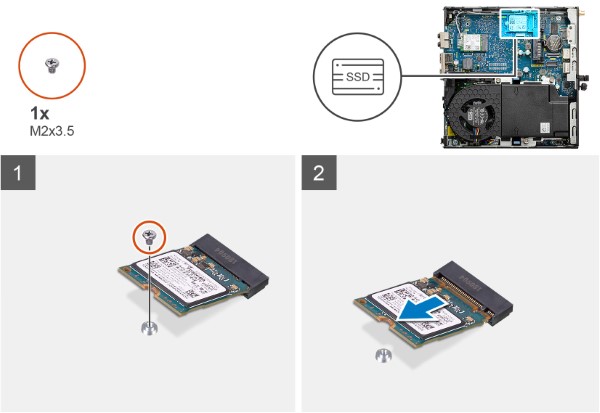

Выверните винт (M2x3,5), которым твердотельный накопитель крепится к системной плате.

Сдвиньте и поднимите твердотельный накопитель с системной платы.

Подготовка к извлечению модулей памяти:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку и модуль жесткого диска.

Изображение.

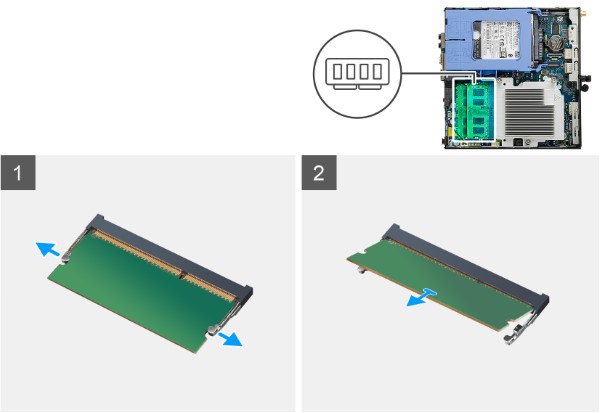

Потяните фиксаторы с обеих сторон модуля памяти, пока модуль памяти не выдвинется.

Сдвиньте и извлеките модуль памяти из разъема модуля памяти.

Подготовка к извлечению платы WLAN:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку и модуль жесткого диска.

Изображение.

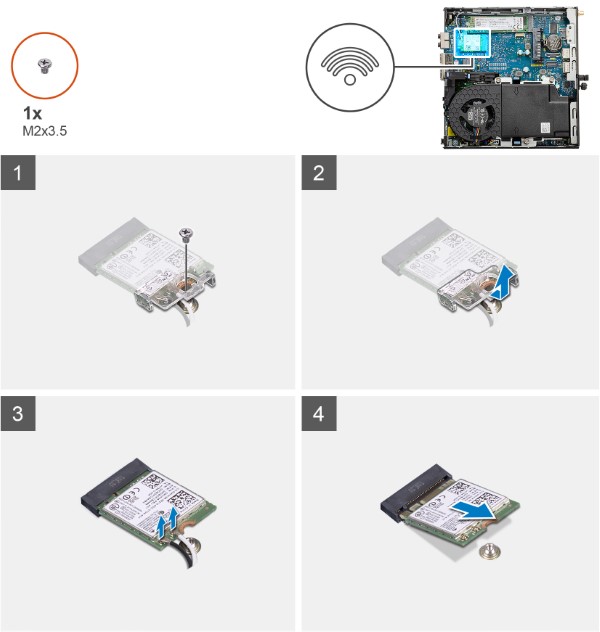

Выверните один винт (M2x3.5), которым кронштейн платы WLAN крепится к системной плате.

Сдвиньте и поднимите кронштейн платы WLAN с платы WLAN.

Отсоедините кабели антенны от WLAN-карты

Сдвиньте и извлеките плату WLAN из разъема на системной плате.

Подготовка к извлечению батарейки типа «таблетка»:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку.

Изображение.

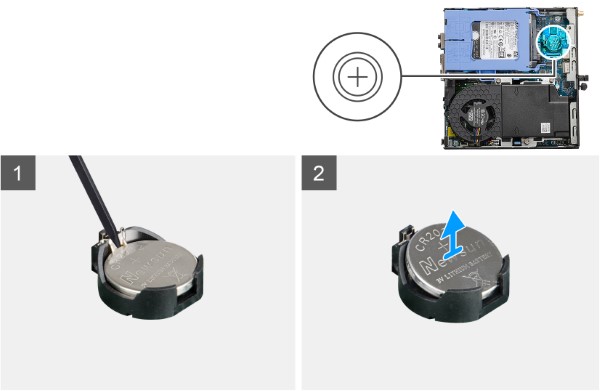

С помощью пластиковой палочки аккуратно извлеките батарейку типа «таблетка» из разъема на системной плате.

Извлеките батарейку типа «таблетка» из компьютера.

Подготовка к извлечению встроенных динамиков:

1. Перед установкой или извлечением любого оборудования всегда создавайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите боковую крышку и модуль вентилятора.

Изображение.

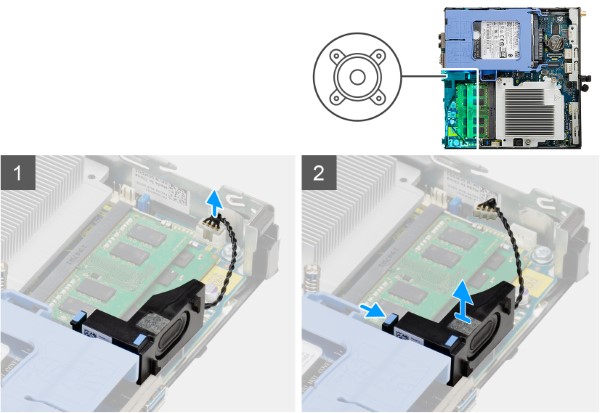

Отсоедините кабель динамика от разъема на системной плате.

Нажмите на выступ и выдвиньте динамик вместе с кабелем из разъема на корпусе.
