Obrazová příručka k notebooku Dell Latitude 5520 k počítači

Summary: Následující článek obsahuje obrazovou příručku k počítači Latitude 5520 a přehled externích portů a funkcí vašeho počítače.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na webu www.dell.com/manuals.


Obsah:

  1. Přední pohled
  2. Pohled shora
  3. Pohled zleva
  4. Pohled zprava
  5. Pohled zdola
  6. Pohled na napájecí adaptér

Přední pohled



Čelní pohled

(Obrázek 1 Čelní pohled)



1 Mikrofony s duálním polem 2 Vysílač infračerveného světla / snímač okolního světla (ALS) – (volitelné příslušenství)
3 Kamera (FHD RGB IR / HD RGB IR / HD RGB) 4 Kontrolka LED stavu kamery
5 Panel displeje 6 Indikátor LED stavu baterie


Zpět na začátek

Pohled shora



Pohled shora

(Obrázek 2 Pohled shora)



1 Závěrka pro ochranu soukromí 2 Tlačítko napájení se čtečkou otisků prstů – (volitelné)
3 Klávesnice 4 NFC / čtečka bezkontaktních čipových karet – (volitelné příslušenství)
5 Clickpad

Poznámka: Návod pro klávesnici naleznete v následujícím článku:

Zpět na začátek

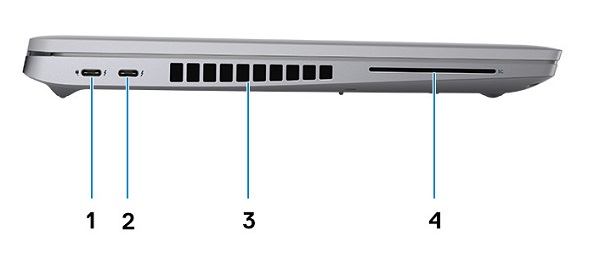

Pohled zleva



Pohled zleva

(Obrázek 3 Pohled zleva)



1
  • Konektor Thunderbolt 3 s režimem DisplayPort Alt / USB 3.2 2. generace / funkcí PowerDelivery – pro procesory Intel Core i5/i7 10. generace
  • Konektor Thunderbolt 4 s rozhraním DisplayPort v alternativním režimu / USB 4 / PowerDelivery – pro procesory Intel Core i3/i5/i7 11. generace
 2
  • Konektor Thunderbolt 3 s režimem DisplayPort Alt / USB 3.2 2. generace / funkcí PowerDelivery – pro procesory Intel Core i5/i7 10. generace
  • Konektor Thunderbolt 4 s rozhraním DisplayPort v alternativním režimu / USB 4 / PowerDelivery – pro procesory Intel Core i3/i5/i7 11. generace
3 Větrací otvory 4 Slot na čtečku čipových karet – (volitelné příslušenství)


Zpět na začátek

Pohled zprava



Pohled zprava

(Obrázek 4 Pohled zprava)



1 Slot pro kartu microSD 2 Univerzální zvukový konektor
3 Konektor USB 3.2 Gen 1 4 Konektor USB 3.2 Gen1 s funkcí PowerShare
5
  • Konektor HDMI 1.4 pro procesory Intel Core i5/i7 10. generace
  • Konektor HDMI 2.0 pro procesory Intel Core i3/i5/i7 11. generace
 6 Ethernetový konektor Rj-45 (NIC)
7 Klínový slot zámku


Zpět na začátek

Pohled zdola



Pohled zdola

(Obrázek 5 Pohled zdola)



1 Reproduktory 2 Slot pro kartu microSIM - (volitelný)
3 Štítek s výrobním číslem 4 Větrací otvor


Zpět na začátek

Pohled na napájecí adaptér



Napájecí adaptér Type-C

(Obrázek 7 65W a 90W napájecí adaptér Type-C.)



65W a 90W port Type-C Popis
Vstupní napětí 100 V AC až 240 V AC
Výstupní proud (stejnosměrný)
  • 20 V / 3,25 A
  • 15 V / 3 A
  • 9 V / 3 A
  • 5 V / 3 A
  • 20 V / 4,5 A
  • 15 V / 3 A
  • 9 V / 3 A
  • 5 V / 3 A
Výstupní výkon 65 W 90 W
Výstupní napětí 20 V (stejnosměrný) / 15 V (stejnosměrný) / 9 V (stejnosměrný) / 5 V (stejnosměrný)



Zpět na začátek
